Harmonic Analyzer: Pengertian, Fungsi, dan Cara Kerjanya

Harmonic analyzer adalah alat ukur listrik yang digunakan untuk mendeteksi dan menganalisis harmonisa pada sistem kelistrikan. Alat ini membantu teknisi mengukur Total Harmonic Distortion (THD), mengidentifikasi orde harmonisa, serta mengevaluasi kualitas daya listrik pada panel distribusi, motor industri, inverter, dan sistem kelistrikan lainnya.

Harmonisa listrik dapat muncul akibat penggunaan beban non-linear seperti variable frequency drive (VFD), UPS, rectifier, dan switching power supply. Gangguan ini dapat menyebabkan peningkatan suhu kabel atau transformator, masalah pada kapasitor bank, serta penurunan keandalan peralatan industri.

Melalui pengukuran menggunakan harmonic analyzer atau power quality analyzer, teknisi dapat mengetahui karakteristik distorsi gelombang listrik dan memperoleh data untuk menentukan langkah perbaikan yang sesuai.

Apa Itu Harmonic Analyzer dan Harmonisa Listrik?

Harmonic analyzer adalah alat yang membaca bentuk gelombang tegangan dan arus, lalu menganalisis komponen harmonisa di dalamnya. Dari hasil pengukuran ini, teknisi dapat melihat tingkat distorsi listrik secara detail.

Alat ini biasanya menampilkan data seperti THD (Total Harmonic Distortion), orde harmonisa, waveform, spektrum frekuensi, tegangan, arus, dan parameter daya lainnya. Informasi ini tidak bisa diperoleh hanya dengan multimeter biasa.

Harmonisa sendiri adalah gangguan pada gelombang listrik akibat munculnya frekuensi tambahan di luar frekuensi dasar. Pada sistem 50 Hz, harmonisa bisa muncul pada kelipatan seperti 150 Hz, 250 Hz, dan seterusnya. Kondisi ini membuat gelombang listrik menjadi tidak murni dan terdistorsi.

Apa Saja Penyebab Harmonisa Listrik?

Harmonisa listrik umumnya muncul akibat penggunaan beban non-linear, yaitu peralatan yang menarik arus dengan bentuk gelombang tidak sinusoidal meskipun tegangan suplai mendekati sinusoidal. Kondisi tersebut menghasilkan komponen harmonisa yang dapat memengaruhi kualitas daya listrik.

Beberapa peralatan yang berpotensi menghasilkan harmonisa antara lain:

• Variable Frequency Drive (VFD) dan inverter motor industri.
• Uninterruptible Power Supply (UPS).
• Rectifier dan switching power supply.
• Mesin las listrik dan peralatan elektronika daya.
• Charger baterai dan sistem pengisian kendaraan listrik.
• Sistem pencahayaan LED dengan rangkaian driver elektronik.

Pada sistem listrik dengan frekuensi dasar 50 Hz, harmonisa terbentuk pada kelipatan frekuensi tersebut. Berikut contoh orde harmonisa yang umum dianalisis.

Dampak aktual bergantung pada besarnya komponen harmonisa, karakteristik jaringan, serta konfigurasi beban. Karena itu, pemeriksaan menggunakan harmonic analyzer diperlukan untuk mengidentifikasi harmonisa dominan sebelum menentukan tindakan perbaikan.

Apa Fungsi Harmonic Analyzer?

Fungsi utama harmonic analyzer adalah mengukur dan menganalisis harmonisa pada sistem listrik. Alat ini membantu teknisi mengetahui apakah nilai harmonisa masih berada dalam batas wajar atau sudah perlu dilakukan tindakan perbaikan.

Selain itu, harmonic analyzer juga digunakan untuk melihat nilai Total Harmonic Distortion atau THD. Nilai THD menunjukkan seberapa besar distorsi harmonisa dibandingkan gelombang dasar. Jika nilai THD terlalu tinggi, sistem listrik berpotensi mengalami panas berlebih, rugi daya, atau gangguan pada peralatan.

Bagaimana Cara Kerja Harmonic Analyzer?

Harmonic analyzer bekerja dengan membaca sinyal tegangan dan arus dari sistem listrik. Setelah itu, alat akan menganalisis bentuk gelombang tersebut untuk mengetahui apakah terdapat komponen harmonisa. Hasil analisis biasanya ditampilkan dalam bentuk angka, grafik batang, waveform, atau spektrum frekuensi. Dari tampilan ini, teknisi bisa melihat harmonisa orde tertentu, misalnya harmonisa ke-3, ke-5, ke-7, dan seterusnya.

Cara Membaca Hasil THD pada Harmonic Analyzer

Total Harmonic Distortion (THD) merupakan parameter yang digunakan untuk menunjukkan tingkat distorsi harmonisa pada gelombang listrik. Hasil pengukurannya biasanya dinyatakan dalam persentase (%). Dalam analisis kualitas daya, THD dibedakan menjadi dua parameter utama.

1. Voltage Total Harmonic Distortion (THD-V)

THD-V menunjukkan tingkat distorsi harmonisa pada gelombang tegangan listrik dibandingkan dengan komponen fundamentalnya. Nilai ini membantu teknisi mengevaluasi kualitas tegangan yang diterima peralatan dan mengidentifikasi potensi gangguan pada sistem distribusi listrik.

2. Current Total Harmonic Distortion (THD-I)

THD-I menunjukkan tingkat distorsi harmonisa pada gelombang arus dibandingkan dengan arus fundamentalnya. Pengukuran THD-I relevan untuk memeriksa pengaruh beban non-linear seperti inverter, VFD, dan UPS terhadap sistem kelistrikan.

Bagaimana Menentukan Apakah Nilai THD Terlalu Tinggi?

Nilai THD tidak dapat langsung dinyatakan aman atau berbahaya hanya berdasarkan satu angka. Interpretasinya harus mempertimbangkan jenis parameter yang diukur, lokasi pengukuran, kondisi beban, dan standar yang digunakan.

Salah satu acuan pengendalian harmonisa adalah IEEE 519, yang memberikan batas distorsi tegangan dan arus pada Point of Common Coupling (PCC). Untuk evaluasi harmonisa arus berdasarkan IEEE 519, parameter Total Demand Distortion (TDD) juga penting karena menggunakan arus permintaan maksimum sebagai acuan, bukan hanya arus fundamental pada saat pengukuran. Melalui harmonic analyzer, teknisi dapat memeriksa nilai THD, spektrum harmonisa, serta perubahan parameter listrik dari waktu ke waktu sebagai dasar analisis kondisi sistem.

Tahapan Pengukuran Harmonisa Listrik di Industri

Pengukuran harmonisa menggunakan harmonic analyzer dilakukan untuk mengetahui kondisi distorsi tegangan dan arus pada sistem kelistrikan. Agar hasilnya dapat dianalisis dengan tepat, terdapat beberapa tahapan yang perlu diperhatikan.

1. Menentukan Titik Pengukuran

Teknisi terlebih dahulu menentukan bagian instalasi yang perlu diperiksa, seperti panel distribusi utama, panel motor, atau rangkaian yang terhubung dengan inverter dan VFD.

2. Menyiapkan Instrumen Pengukuran

Gunakan harmonic analyzer atau power quality analyzer dengan rentang pengukuran, kategori keselamatan, serta sensor yang sesuai. Pemasangan dan pengoperasian pada instalasi listrik harus dilakukan oleh personel yang kompeten dengan mengikuti prosedur keselamatan dan petunjuk produsen.

3. Melakukan Perekaman Data

Instrumen dikonfigurasi untuk mengukur parameter seperti tegangan, arus, THD, dan spektrum harmonisa. Perekaman dapat dilakukan selama periode tertentu untuk menangkap perubahan yang muncul ketika beban beroperasi.

4. Menganalisis Hasil Pengukuran

Data dianalisis dengan memperhatikan harmonisa dominan, perubahan THD, pola beban, dan kondisi peralatan. Hasilnya kemudian dibandingkan dengan kriteria pengujian yang relevan.

5. Menentukan Tindakan Perbaikan

Berdasarkan hasil evaluasi, tindakan dapat berupa pemeriksaan konfigurasi inverter, evaluasi sistem distribusi, penggunaan harmonic filter, atau penyesuaian desain instalasi. Pemilihan solusi harus didasarkan pada hasil analisis teknis agar perbaikan tidak menimbulkan masalah baru seperti resonansi harmonik.

Baca juga: Standar Pengukuran Kualitas Daya

Kapan Harmonic Analyzer Digunakan dan Apa Dampaknya?

Harmonic analyzer digunakan ketika sistem listrik menunjukkan gejala tidak normal seperti panel panas, MCB sering trip, motor cepat rusak, kapasitor bank bermasalah, atau mesin sering error tanpa penyebab jelas. Alat ini juga penting dalam audit kualitas daya, instalasi VFD atau inverter, evaluasi UPS, serta pengecekan sistem distribusi listrik di pabrik dan gedung.

Jika tidak dikendalikan, harmonisa dapat menyebabkan panas berlebih pada kabel, trafo, motor, dan panel listrik. Dalam jangka panjang, kondisi ini mempercepat kerusakan peralatan dan menurunkan efisiensi sistem. Selain itu, harmonisa juga dapat mengganggu perangkat sensitif seperti PLC, sensor, dan sistem kontrol industri.

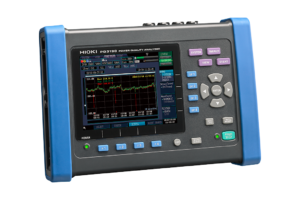

Hioki PQ3198 untuk Analisis Harmonisa

HIOKI PQ3198 merupakan power quality analyzer yang mendukung analisis harmonisa sekaligus pemantauan gangguan kualitas daya listrik. Berikut beberapa kemampuan utamanya yang relevan untuk pemeriksaan sistem kelistrikan industri.

Spesifikasi tersebut tercantum pada katalog resmi HIOKI. Sensor arus yang kompatibel diperlukan untuk pengukuran arus dan beberapa parameter daya.

Salah satu alat yang dapat digunakan untuk analisis harmonisa adalah Hioki PQ3198. Alat ini merupakan power quality analyzer tiga fasa yang mampu melakukan pencatatan daya sekaligus menangkap event atau anomali pada sistem listrik.

Hioki PQ3198 mendukung standar IEC 61000-4-30 Edition 3 Class A, sehingga cocok untuk audit kualitas daya dan pengukuran profesional. Alat ini juga dapat menganalisis harmonisa hingga orde 50, termasuk harmonic phase angle dan harmonic power.

Selain harmonisa, Hioki PQ3198 juga dapat mendeteksi gangguan lain seperti voltage dip, swell, interruption, transient, flicker, dan perubahan waveform. Hal ini membuatnya lebih lengkap dibanding harmonic analyzer biasa karena mampu memberikan gambaran menyeluruh tentang kondisi listrik.

Hioki PQ3198 juga dilengkapi dengan fitur data logging jangka panjang, sehingga teknisi dapat memantau kondisi sistem listrik dalam periode tertentu, baik harian, mingguan, maupun bulanan. Data yang terekam dapat digunakan untuk analisis tren beban, evaluasi efisiensi energi, serta identifikasi pola gangguan yang berulang.

Selain itu, alat ini memiliki kemampuan event recording otomatis, di mana setiap gangguan listrik akan langsung terekam beserta timestamp dan bentuk gelombang (waveform capture). Fitur ini sangat membantu dalam proses troubleshooting karena teknisi dapat melihat kondisi sebelum, saat, dan setelah gangguan terjadi.

Hioki PQ3198 juga mendukung pengukuran simultan multi-channel, sehingga sangat efektif untuk sistem distribusi listrik yang kompleks seperti pabrik, gedung komersial, dan fasilitas industri besar. Dengan kemampuan ini, pengguna dapat membandingkan kondisi antar fasa secara real-time untuk mendeteksi ketidakseimbangan beban (unbalance) yang dapat mempengaruhi performa sistem.

Selain itu, alat ini mendukung analisis berbasis software, sehingga data yang dikumpulkan dapat diolah lebih lanjut di komputer untuk menghasilkan laporan yang lebih detail dan mudah dipahami. Hal ini sangat penting untuk kebutuhan audit energi, sertifikasi, maupun laporan teknis kepada manajemen.

Dengan kombinasi fitur tersebut, Hioki PQ3198 tidak hanya berfungsi sebagai alat ukur, tetapi juga sebagai solusi lengkap untuk power quality monitoring, energy management, dan preventive maintenance sistem kelistrikan industri.

Ringkasan Fitur Hioki PQ3198

• Power quality analyzer 3 fasa dengan standar IEC 61000-4-30 Class A
• Analisis harmonisa hingga orde 50 (termasuk phase angle & power)
• Deteksi gangguan listrik: dip, swell, interruption, transient, flicker
• Data logging jangka panjang (harian, mingguan, bulanan)
• Event recording otomatis dengan waveform capture
• Pengukuran multi-channel simultan untuk sistem kompleks
• Analisis data berbasis software untuk reporting & audit energi
• Monitoring power quality, energy management, dan preventive maintenance

Jika Anda membutuhkan solusi untuk mengatasi masalah harmonisa dan menjaga kualitas daya listrik tetap stabil, EMS Technology siap menyediakan HIOKI PQ3198 Power Quality Analyzer dan instrumen pengukuran yang tepat untuk mendukung operasional industri Anda. Hubungi WhatsApp kami hari ini untuk konsultasi.

Baca juga: Power Quality Analyzer: Kapan Digunakan dan Rekomendasinya



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ Seputar Harmonic Analyzer

1. Apa itu harmonic analyzer?

Harmonic analyzer adalah alat ukur untuk mendeteksi dan menganalisis harmonisa pada sistem listrik, termasuk nilai THD, orde harmonisa, dan bentuk gelombang.

2. Apa penyebab harmonisa listrik?

Harmonisa biasanya disebabkan oleh beban non-linear seperti inverter, VFD, UPS, rectifier, charger, power supply, dan peralatan elektronik modern.

3. Apa dampak harmonisa pada sistem listrik?

Harmonisa dapat menyebabkan panas berlebih, motor cepat rusak, kapasitor bank bermasalah, panel sering trip, dan efisiensi sistem menurun.

4. Apakah Hioki PQ3198 bisa digunakan untuk analisis harmonisa?

Ya, Hioki PQ3198 dapat digunakan untuk analisis harmonisa dan kualitas daya listrik secara lebih lengkap, termasuk harmonic hingga orde 50.

5. Siapa yang membutuhkan harmonic analyzer?

Teknisi listrik, kontraktor, engineer pabrik, tim maintenance, facility management, data center, dan industri yang membutuhkan kualitas listrik stabil.
