Hot Spot Detection: Cara Menemukan Panas pada alat Industri

Hot spot detection adalah metode inspeksi untuk menemukan area dengan temperatur tidak normal pada peralatan industri. Titik panas dapat muncul pada panel listrik, sambungan kabel, bearing, motor, transformer, hingga mesin produksi dan sering menjadi indikasi awal adanya peningkatan resistance, beban berlebih, friction, atau masalah pada sistem pendinginan.

Masalahnya, kenaikan temperatur tidak selalu terlihat secara langsung. Komponen dapat terlihat normal dari luar meskipun salah satu titik sudah memiliki temperatur jauh lebih tinggi dibanding area lain.

Untuk mendeteksinya, teknisi dapat menggunakan thermal camera. Alat ini menampilkan distribusi temperatur dalam bentuk thermal image sehingga area yang lebih panas dapat ditemukan tanpa kontak langsung dengan objek.

Hot spot detection banyak digunakan dalam preventive dan predictive maintenance karena membantu teknisi menemukan anomali sebelum berkembang menjadi kerusakan yang lebih serius.

Apa Itu Hot Spot pada Peralatan Industri?

Hot spot adalah area pada komponen atau equipment yang memiliki temperatur lebih tinggi dibanding kondisi normal atau titik pembanding yang relevan. Namun, komponen yang panas tidak selalu berarti mengalami kerusakan. Temperatur harus dianalisis berdasarkan beban kerja, temperatur lingkungan, jenis material, desain equipment, dan data historis.

Contohnya, pada panel listrik tiga fase, ketiga terminal idealnya memiliki pola temperatur yang relatif seragam jika kondisi bebannya seimbang. Jika salah satu terminal jauh lebih panas, kondisi tersebut dapat menjadi indikasi sambungan longgar, contact resistance meningkat, atau distribusi beban yang tidak normal.

Beberapa penyebab hot spot yang biasanya terjadi antara lain:

• sambungan listrik longgar
• contact resistance meningkat
• beban berlebih
• ketidakseimbangan fase
• friction pada bearing
• lubrication tidak memadai
• airflow terhambat
• sistem pendinginan bermasalah
• degradasi komponen

Thermal image sebaiknya digunakan sebagai indikasi awal, kemudian dilanjutkan dengan pemeriksaan lain jika diperlukan.

Mengapa Hot Spot Detection Penting?

Hot spot detection membantu perusahaan menemukan potensi masalah sebelum equipment benar-benar mengalami kegagalan. Pada sistem listrik, peningkatan resistance pada sambungan dapat menghasilkan panas. Jika dibiarkan, temperatur dapat terus meningkat dan mempercepat degradasi isolasi maupun material di sekitarnya.

Di sisi mekanis, bearing yang mengalami friction juga dapat menunjukkan kenaikan temperatur sebelum muncul suara atau kerusakan berat. Manfaat hot spot detection antara lain:

• menemukan anomali lebih awal
• membantu mengurangi unexpected downtime
• menentukan prioritas maintenance
• mendukung inspeksi tanpa kontak
• membandingkan kondisi equipment dari waktu ke waktu
• membantu predictive maintenance

Agar hasilnya lebih bernilai, thermal inspection sebaiknya dilakukan secara berkala sehingga perubahan temperatur dapat dibandingkan dari satu inspeksi ke inspeksi berikutnya.

Cara Melakukan Hot Spot Detection dengan Thermal Camera

Hot spot detection dengan thermal camera dilakukan dengan membandingkan distribusi temperatur pada equipment untuk menemukan area yang memiliki pola panas tidak normal. Agar hasil inspeksi lebih akurat, teknisi perlu memperhatikan kondisi beban, pengaturan kamera, karakteristik permukaan, serta titik pembanding yang relevan sebelum mengambil kesimpulan.

1. Tentukan Equipment yang Akan Diperiksa

Mulailah dari equipment yang kritis terhadap produksi, seperti:

• panel distribusi
• MCC panel
• transformer
• circuit breaker
• motor listrik
• bearing
• pump
• compressor
• busbar
• terminal kabel

Equipment yang memiliki risiko downtime tinggi sebaiknya menjadi prioritas inspeksi.

2. Lakukan Inspeksi Saat Equipment Beroperasi

Thermal inspection biasanya lebih informatif ketika equipment sedang bekerja karena panas muncul sebagai respons terhadap beban. Namun, prosedur keselamatan tetap harus diperhatikan. Penggunaan thermal camera tidak berarti teknisi dapat mengabaikan jarak aman, APD, dan aturan electrical safety.

3. Atur Parameter Thermal Camera

Hasil pembacaan temperatur dapat dipengaruhi oleh beberapa faktor, seperti:

• emissivity
• reflected temperature
• jarak ke objek
• temperatur lingkungan
• jenis permukaan

Permukaan logam mengkilap, misalnya, dapat memantulkan radiasi infrared dari lingkungan sehingga nilai apparent temperature menjadi berbeda dari kondisi sebenarnya. Pengaturan kamera perlu disesuaikan dengan karakteristik objek.

4. Bandingkan Komponen Sejenis

Salah satu metode yang cukup efektif adalah membandingkan komponen dengan fungsi dan beban serupa. Pada panel tiga fase, teknisi dapat membandingkan terminal fase R, S, dan T. Pada mesin, temperatur bearing dapat dibandingkan dengan bearing lain dalam kondisi operasi yang sama. Jika salah satu titik menunjukkan perbedaan temperatur signifikan, area tersebut dapat dijadikan prioritas inspeksi lanjutan.

5. Dokumentasikan Hasil

Simpan thermal image beserta informasi pendukung seperti:

• nama equipment
• lokasi
• tanggal inspeksi
• kondisi beban
• temperatur maksimum
• ambient temperature
• catatan anomali

Dokumentasi membantu teknisi melihat tren perubahan kondisi equipment dari waktu ke waktu.

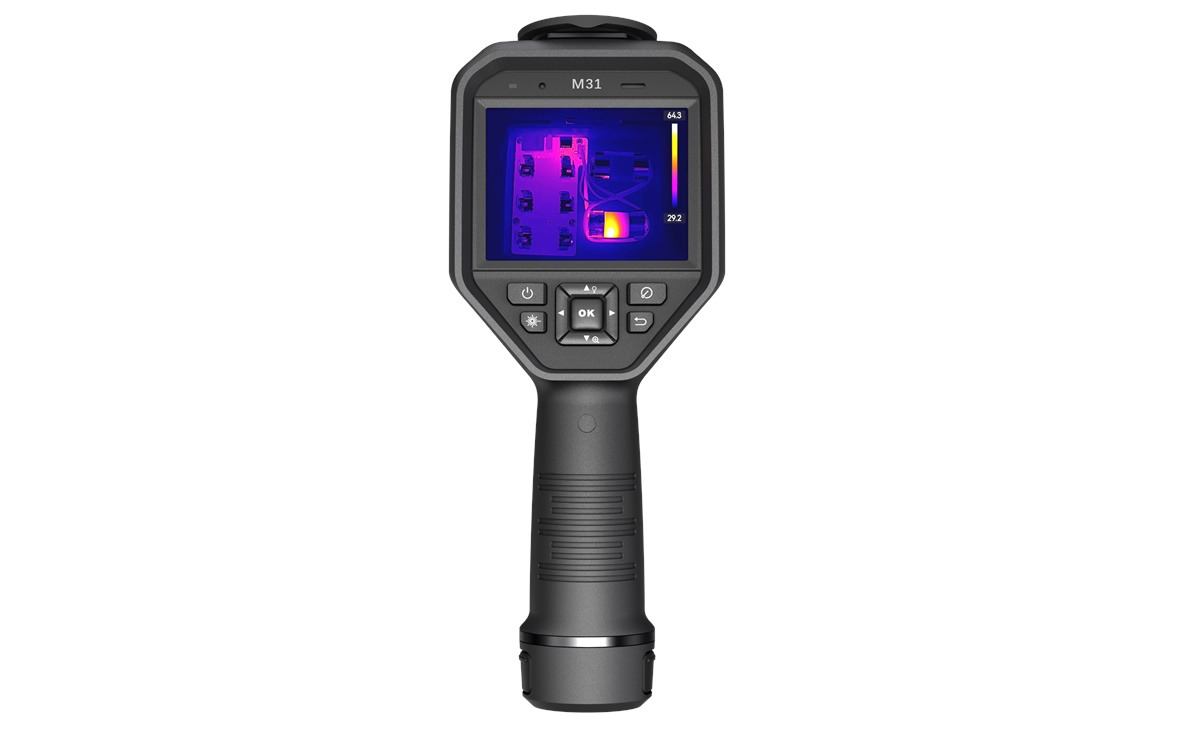

HIKMICRO M31 untuk Hot Spot Detection

Salah satu thermal camera yang dapat digunakan untuk hot spot detection di lingkungan industri adalah HIKMICRO M31. M31 memiliki thermal resolution 384 × 288, atau lebih dari 110 ribu thermal pixels. Resolusi tersebut membantu menampilkan detail temperatur pada panel listrik, mechanical equipment, HVAC, dan berbagai aplikasi inspeksi industri.

Rentang pengukuran temperaturnya mencapai -20°C hingga 650°C, sehingga dapat digunakan untuk berbagai jenis equipment dengan temperatur operasi rendah hingga tinggi. Selain thermal sensor, HIKMICRO M31 juga dilengkapi kamera visual sehingga thermal image dapat dibandingkan dengan kondisi fisik objek. Beberapa fitur pengukuran yang mendukung hot spot detection meliputi:

• Hot Spot
• Cold Spot
• Center Spot
• beberapa user-defined measurement points
• rectangle area
• circle area
• line measurement

Dengan fitur tersebut, teknisi tidak hanya melihat titik dengan temperatur tertinggi, tetapi juga dapat membandingkan distribusi temperatur pada area tertentu. M31 juga menyediakan beberapa image mode seperti Thermal, Visual, Fusion, Picture-in-Picture, dan Blending. Fitur ini membantu memperjelas posisi anomali pada equipment yang sedang diperiksa. Untuk kebutuhan pekerjaan lapangan, perangkat juga dilengkapi perlindungan IP54 dan dirancang agar lebih tahan terhadap lingkungan inspeksi industri.

Kenapa Resolusi Thermal Penting?

Resolusi thermal menentukan jumlah titik temperatur yang dapat direpresentasikan dalam sebuah thermal image. Semakin tinggi resolusinya, semakin mudah teknisi melihat detail objek kecil atau melakukan inspeksi dari jarak tertentu. Hal ini penting ketika:

• banyak komponen berada dalam satu panel
• ukuran objek relatif kecil
• inspeksi dilakukan dari jarak tertentu
• perbedaan temperatur antar titik tidak terlalu besar

Meski demikian, resolusi bukan satu-satunya faktor. Thermal sensitivity, focus, field of view, temperature range, dan measurement accuracy juga perlu dipertimbangkan.

Hindari Kesalahan Membaca Thermal Image

Kesalahan yang cukup umum adalah menganggap area berwarna merah selalu berarti equipment bermasalah. Warna thermal image dipengaruhi oleh palette serta pengaturan temperature scale. Karena itu, teknisi perlu memperhatikan nilai temperatur dan pola distribusinya, bukan hanya warna. Permukaan reflektif juga perlu diperhatikan. Logam mengkilap dapat memantulkan radiasi dari objek lain sehingga hasil pembacaan menjadi kurang representatif. Thermal imaging tetap membutuhkan interpretasi berdasarkan pengetahuan terhadap equipment dan kondisi proses.

Hot Spot Detection untuk Predictive Maintenance

Nilai terbesar hot spot detection muncul ketika hasil inspeksi dikumpulkan secara berkala. Sebagai contoh, temperatur suatu terminal tercatat 45°C → 51°C → 62°C. Meskipun pada inspeksi pertama belum menunjukkan kondisi kritis, tren kenaikan tersebut dapat menjadi alasan untuk melakukan pemeriksaan sebelum terjadi kegagalan. Data thermal juga dapat dikombinasikan dengan vibration, current, voltage, atau parameter condition monitoring lainnya agar keputusan maintenance lebih akurat.

Memilih Thermal Camera untuk Industri

Pemilihan thermal camera tidak sebaiknya hanya berdasarkan temperatur maksimum. Engineer juga perlu mempertimbangkan:

• resolusi thermal
• thermal sensitivity
• measurement accuracy
• field of view
• focus
• temperature range
• measurement tools
• kebutuhan dokumentasi
• kondisi lingkungan kerja

HIKMICRO M31 dapat menjadi pilihan untuk inspeksi yang membutuhkan thermal resolution 384 × 288, temperature range hingga 650°C, serta measurement tools yang cukup lengkap untuk mendukung hot spot detection.

Untuk menentukan thermal camera berdasarkan jarak inspeksi, ukuran objek, temperatur, dan kebutuhan aplikasi industri, perusahaan dapat berkonsultasi dengan EMS Technology mengenai thermal imaging dan condition monitoring yang sesuai.



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ tentang Hot Spot Detection

Apa itu hot spot detection?

Hot spot detection adalah metode untuk menemukan area dengan temperatur tidak normal pada peralatan menggunakan thermal imaging.

Apakah hot spot selalu menunjukkan kerusakan?

Tidak. Temperatur perlu dibandingkan dengan kondisi beban, lingkungan, komponen sejenis, serta data historis.

Apa fungsi thermal camera pada panel listrik?

Thermal camera membantu mendeteksi perbedaan temperatur pada terminal, busbar, breaker, fuse, dan sambungan tanpa kontak langsung.

Berapa rentang temperatur HIKMICRO M31?

HIKMICRO M31 memiliki rentang pengukuran dari sekitar -20°C hingga 650°C.

Apakah HIKMICRO M31 memiliki fitur hot spot otomatis?

Ya. HIKMICRO M31 memiliki fungsi Hot Spot untuk membantu menunjukkan titik dengan temperatur tertinggi dalam area thermal image.
