Cara Pengujian Motor Listrik dengan HIOKI BT3561A

Perkembangan kendaraan listrik di Indonesia bergerak sangat cepat. Pabrikan otomotif dan perakit lokal berlomba menghadirkan motor listrik yang efisien, tahan lama, dan aman dipakai jangka panjang. Di balik performa motor listrik, ada komponen yang paling penting sekaligus paling mahal yaitu battery pack.

Bagi tim Quality Control (QC) dan teknisi di lini produksi, memastikan setiap sel baterai punya kualitas seragam adalah keharusan. Cacat kecil pada satu sel bisa merusak seluruh pack, menurunkan performa kendaraan, bahkan memicu risiko keselamatan. Karena itu, alat uji baterai yang andal di tahap perakitan sudah menjadi kebutuhan standar industri.

Tantangan Menguji Baterai di Produksi Motor Listrik

Satu battery pack terdiri dari puluhan hingga ribuan sel yang disambung seri dan paralel. Baterai lithium-ion sangat peka terhadap perbedaan resistansi internal antar sel. Di lapangan, tim teknisi biasanya menghadapi tiga tantangan:

• Kecepatan lini produksi: pengujian tidak boleh menjadi bottleneck. Alat harus bisa membaca kondisi tiap sel dalam hitungan milidetik.
• Akurasi pada hambatan kecil: sel baterai modern punya resistansi internal sangat kecil agar daya tidak banyak terbuang. Alat ukur standar sering gagal membaca selisih sekecil ini secara konsisten.
• Hambatan kontak (contact resistance): saat probe menyentuh terminal baterai, titik sentuh itu punya hambatan sendiri. Kalau alat tidak bisa mengatasinya, hasil ukur jadi meleset.

Baca juga: Cara Perpanjang Usia Baterai EV dengan HIOKI Battery Tester

Kenapa Industri Memakai Pengukuran AC-IR pada 1 kHz?

Untuk menyaring sel yang layak pakai, industri otomotif banyak memakai metode AC Internal Resistance (AC-IR) pada frekuensi 1 kHz. Alat memberi arus bolak-balik (AC) kecil ke sel, lalu menghitung hambatannya. Dengan arus AC, hasil pengukuran tidak banyak terpengaruh efek polarisasi kimia yang biasanya muncul kalau memakai arus searah (DC). Frekuensi 1 kHz juga sudah menjadi acuan umum di industri, sehingga hasilnya mudah dibandingkan antar pabrik dan antar batch.

Dengan AC-IR, teknisi bisa menemukan:

• Cacat pengelasan (welding defect): sambungan antar sel lewat busbar yang kurang sempurna atau longgar.
• Penuaan material aktif: sel yang sudah menurun kualitasnya sebelum dirakit jadi pack.

Pengujian yang terstandarisasi membuat alur kerja tim lebih sederhana. Penjelasannya ada di ulasan solusi praktis pengujian baterai terstandarisasi.

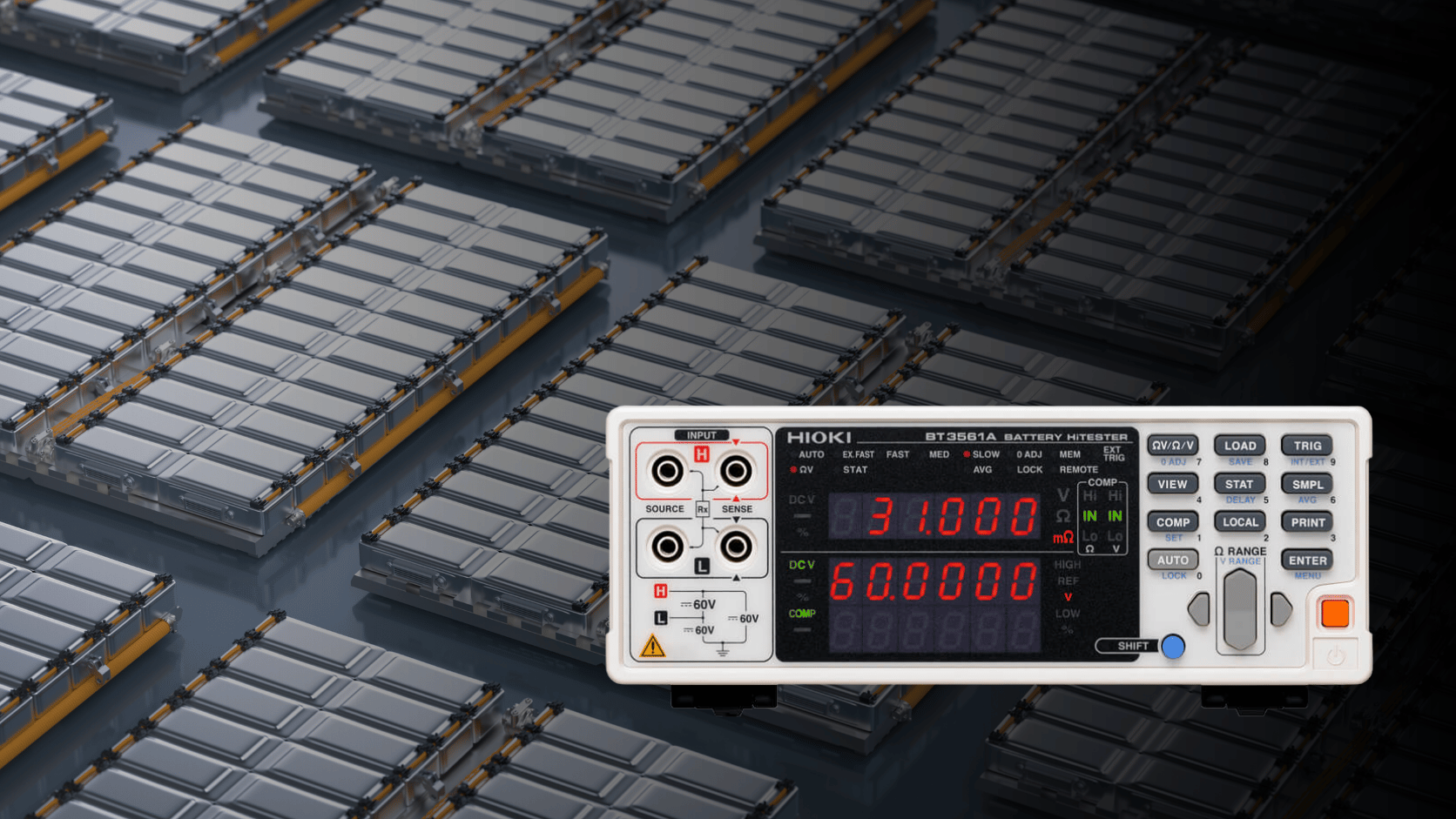

3 Langkah Uji Baterai Motor Listrik agar Cacat Ketahuan Sebelum Rakit

Pengujian baterai motor listrik sebaiknya tidak hanya dilakukan sekali di akhir. Cara yang paling efektif adalah memeriksa baterai di tiga titik berbeda, supaya cacat ketahuan sedini mungkin sebelum ikut terakit ke pack. Di setiap tahap, BT3561A mengukur resistansi internal (AC-IR) dan tegangan (OCV) pada sel atau pack.

Tahap 1: Uji dan pilah sel sebelum dirakit (incoming inspection)
Pengujian pertama dilakukan saat sel baru datang, sebelum sel silinder atau pouch disusun jadi pack. Teknisi menghubungkan probe ke terminal tiap sel, lalu mengukur resistansi internal dan tegangannya. Sel dengan nilai yang berdekatan dikelompokkan dalam satu pack, sedangkan sel yang nilainya jauh berbeda dipisahkan atau ditolak. Langkah ini penting karena sel yang karakternya seragam membuat baterai lebih seimbang (balancing) saat diisi dan dipakai.

Tahap 2: Uji sambungan setelah pengelasan
Setelah sel disambung ke busbar dengan laser welding atau spot welding, pengujian berikutnya memeriksa resistansi di sambungan tersebut. Hasilnya dibandingkan dengan nilai normal pada pack yang sama. Kalau resistansi naik tajam, artinya sambungan las kemungkinan cacat atau longgar. Sambungan seperti ini berisiko panas berlebih (overheating) saat motor listrik dipakai, jadi pack perlu diperbaiki dulu sebelum lanjut ke proses berikutnya.

Tahap 3: Uji akhir sebelum pack dipasang
Pengujian terakhir dilakukan pada pack yang sudah selesai dirakit (untuk pack sampai 60 V). Teknisi mengukur tegangan dan resistansi pack, lalu mencocokkannya dengan batas spesifikasi dari prinsipal atau produsen sel. Pack yang lolos baru ditutup rapat dan dipasang ke rangka motor listrik, sedangkan pack yang berada di luar batas dikembalikan untuk diperiksa ulang.

Agar hasil pengujian di ketiga tahap konsisten, tetapkan batas lolos dan gagal sejak awal berdasarkan spesifikasi sel dan standar internal pabrik, bukan angka perkiraan. Periksa juga kondisi ujung probe secara berkala. BT3561A memang dirancang tetap stabil saat hambatan kontak naik, tapi probe yang bersih dan terawat tetap membuat hasil lebih bisa dipercaya. Terakhir, catat hasil tiap tahap, supaya tim QC bisa menelusuri di titik mana masalah mulai muncul.

Keunggulan HIOKI Battery Tester BT3561A

HIOKI sudah lama menjadi rujukan alat uji baterai di industri manufaktur. Untuk lini produksi motor listrik atau power pack berukuran kecil hingga menengah (sampai 60 V), BT3561A dirancang untuk volume kerja tinggi dengan akurasi yang konsisten.

1. Respons cepat

Di pabrik, setiap detik sangat berharga. BT3561A mengukur resistansi dan tegangan hampir bersamaan, dengan waktu respons 10 ms. Kecepatan ini memungkinkan alat dipasang pada sistem otomatis, misalnya lengan robot di lini produksi massal.

2. Mampu membaca hambatan sangat kecil

Di range 30 mΩ, resolusi pengukuran mencapai 1 µΩ. Perubahan kecil pada kondisi dalam sel atau kualitas las busbar pun bisa langsung terbaca.

3. Tahan terhadap hambatan kontak

Pada mesin uji otomatis, ujung probe lama-lama aus dan hambatan kontaknya naik. BT3561A dirancang tetap stabil meski total hambatan jalur ukur bertambah akibat probe atau relay yang menurun kualitasnya. Hasilnya, risiko produk bagus yang salah ditolak (false reject) bisa ditekan.

Ingin tahu kenapa alat industri seperti ini lebih unggul dari alat ukur biasa? Baca artikel perbedaan battery tester biasa vs HIOKI battery tester.

Spesifikasi Utama HIOKI BT3561A

Produksi kendaraan listrik yang aman dan kompetitif dimulai dari kontrol mutu baterai yang ketat. Alat ukur yang kurang memadai hanya menambah risiko klaim garansi dan merusak reputasi merek motor listrik Anda di mata konsumen.

Dengan respons cepat, kemampuan membaca hambatan sampai skala miliohm, dan ketahanan terhadap hambatan kontak, HIOKI BT3561A membantu memastikan setiap baterai yang diproduksi punya kualitas seragam dan usia pakai yang panjang. Ingin melihat spesifikasi lengkap atau brosurnya? Kunjungi halaman produk HIOKI BT3561A Battery Tester.

Sedang merancang sistem pengujian baterai otomatis, atau ingin meningkatkan akurasi QC di pabrik Anda? Tim teknis kami siap memberi konsultasi dan demo langsung di tempat Anda. Hubungi kami hari ini untuk membahas solusi yang paling cocok.

FAQ

1. Kenapa mengukur tegangan saja tidak cukup untuk menguji baterai motor listrik?
   Tegangan hanya menunjukkan level muatan sesaat. Dua baterai bisa punya tegangan yang sama, tapi resistansi internalnya jauh berbeda. Sel dengan resistansi internal tinggi akan cepat panas saat dialiri arus besar, dan ini berbahaya bagi keamanan motor listrik.
2. Apa untungnya memasang BT3561A di sistem pengujian otomatis?
   BT3561A punya antarmuka LAN sebagai standar, sehingga lebih mudah dihubungkan ke sistem otomatis. Waktu responsnya yang 10 ms juga cocok dengan ritme kerja robot dan PLC di lini perakitan. Untuk menguji banyak titik sekaligus, tersedia opsi switch mainframe yang dipasangkan dengan alat ini.
3. Apakah BT3561A bisa dipakai untuk baterai yang sudah terisi?
   Ya. Alat ini memang dibuat untuk mengukur resistansi internal (AC-IR) dan tegangan rangkaian terbuka (OCV) pada sel, modul, atau pack hingga 60 V, sehingga cocok untuk memeriksa kualitas baterai yang sudah jadi di lini produksi.
4. Kenapa frekuensi 1 kHz jadi acuan di industri?
   Pengukuran AC-IR pada 1 kHz sudah menjadi praktik umum untuk menyaring sel di produksi. Pada frekuensi ini, hasil ukur terutama mencerminkan hambatan sel dan relatif tidak terpengaruh polarisasi kimia seperti pada pengukuran DC, sehingga cepat dan konsisten untuk pemilahan massal.
