Thermal Imaging HVAC untuk Inspeksi Sistem AC

Thermal imaging HVAC adalah metode pemeriksaan menggunakan kamera termal untuk mengamati pola temperatur pada permukaan komponen sistem pemanas, ventilasi, dan pendingin udara. Pada sistem AC, metode ini membantu teknisi menemukan area yang memerlukan pemeriksaan lanjutan, mulai dari insulasi pipa hingga komponen yang mengalami panas berlebih.

Keluhan AC kurang dingin tidak selalu disebabkan oleh kekurangan refrigeran. Aliran udara yang terganggu, kondisi coil, kerusakan insulasi, maupun masalah kelistrikan dapat memengaruhi kinerja pendinginan. Tanpa pemeriksaan yang terarah, tindakan perbaikan berisiko tidak menyelesaikan sumber masalah.

HIKMICRO Pocket2 dapat mendukung inspeksi tersebut dengan menampilkan distribusi suhu dalam bentuk citra termal. Teknisi kemudian menghubungkan hasil pengamatan dengan pengukuran lain agar kondisi sistem AC dapat dievaluasi secara lebih menyeluruh.

Apa Itu Thermal Imaging HVAC?

Thermal imaging HVAC merupakan penerapan pencitraan inframerah untuk memeriksa pola panas pada sistem HVAC. Kamera menangkap radiasi inframerah dari permukaan objek dan mengubahnya menjadi gambar yang disebut termogram.

Perbedaan warna pada termogram menunjukkan variasi temperatur sesuai skala tampilan. Teknisi dapat membandingkan bagian yang relatif hangat atau dingin, lalu menentukan apakah pola tersebut sesuai dengan kondisi operasi peralatan.

Namun, thermal camera membaca temperatur permukaan, bukan langsung mengukur suhu udara yang keluar dari AC. Pengukuran temperatur udara supply dan return tetap membutuhkan sensor udara yang sesuai. Kamera juga tidak dapat melihat menembus casing logam atau memastikan kondisi komponen yang tertutup.

Mengapa Thermal Imaging Membantu Inspeksi AC?

Pemeriksaan visual biasa dapat menemukan filter kotor, pipa berembun, atau kerusakan fisik. Akan tetapi, distribusi temperatur pada area yang cukup luas sulit dinilai hanya dengan melihat permukaannya.

Thermal imaging membantu mempersempit pencarian masalah. Teknisi dapat memindai beberapa bagian sistem, mengidentifikasi pola yang berbeda, kemudian memusatkan pemeriksaan pada lokasi yang relevan.

Dokumentasi termal juga berguna untuk membandingkan kondisi sebelum dan sesudah perawatan. Jika pengambilan gambar dilakukan pada kondisi operasi yang sebanding, perubahan pola suhu dapat membantu mengevaluasi hasil pekerjaan.

Bagian Sistem AC yang Dapat Diperiksa

Penerapan thermal imaging HVAC perlu disesuaikan dengan akses komponen dan tujuan pemeriksaan. Berikut beberapa bagian yang dapat menjadi fokus inspeksi.

1. Permukaan Evaporator yang Dapat Diakses

Pola temperatur pada permukaan evaporator dapat membantu teknisi mengamati distribusi pendinginan. Bagian yang memperlihatkan pola berbeda perlu diperiksa bersama kondisi kebersihan coil, aliran udara, dan parameter sistem refrigerasi.

Pola dingin yang tidak merata belum cukup untuk menyimpulkan kekurangan refrigeran. Kondisi operasi, pembentukan es, serta karakteristik permukaan dapat memengaruhi gambar yang terlihat.

2. Kondensor dan Area Pembuangan Panas

Kondensor berperan membuang panas dari sistem refrigerasi. Pemeriksaan termal pada permukaan yang dapat diamati membantu melihat distribusi temperatur dan menentukan area yang memerlukan perhatian.

Hasilnya perlu dikaitkan dengan kondisi kipas, kebersihan coil, serta hambatan sirkulasi udara. Paparan matahari dan pantulan pada permukaan logam juga harus diperhitungkan agar pembacaan tidak keliru.

3. Insulasi Pipa Refrigeran

Insulasi pipa yang robek, terbuka, atau menurun kualitasnya dapat menimbulkan pola suhu berbeda pada permukaannya. Kondisi ini layak diperiksa karena dapat meningkatkan perpindahan panas yang tidak diinginkan dan memicu kondensasi.

Thermal camera membantu memetakan bagian insulasi yang perlu diperiksa. Namun, alat ini tidak langsung mendeteksi refrigeran yang keluar dari sambungan, sehingga pengujian kebocoran tetap memerlukan metode khusus.

4. Ducting dan Sambungan Distribusi Udara

Pada sistem AC sentral, perbedaan suhu permukaan ducting dapat memberikan petunjuk tentang kondisi insulasi. Kebocoran udara juga terkadang memengaruhi temperatur permukaan di sekitar sambungan.

Temuan tersebut perlu dikonfirmasi melalui inspeksi fisik, pengukuran aliran udara, atau pengujian tekanan. Peta termal membantu menentukan lokasi pemeriksaan, tetapi tidak langsung menunjukkan besarnya udara yang bocor.

5. Motor dan Sambungan Kelistrikan

Motor blower serta sambungan listrik yang dapat diakses secara aman dapat diperiksa untuk menemukan indikasi pemanasan tidak wajar. Perbandingan dengan komponen sejenis pada beban yang setara membantu proses evaluasi.

Inspeksi kelistrikan harus dilakukan oleh personel berkompeten sesuai prosedur keselamatan fasilitas. Pengambilan gambar tanpa kontak tidak menghilangkan bahaya listrik maupun komponen berputar.

HIKMICRO Pocket2 untuk Inspeksi HVAC

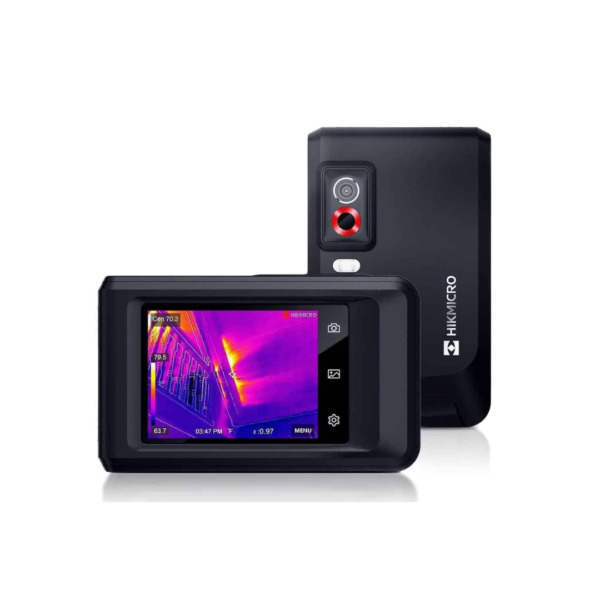

HIKMICRO Pocket2 merupakan kamera termal ringkas yang dapat dibawa saat pemeriksaan antarunit AC atau antararea gedung. Berdasarkan informasi pabrikan, perangkat ini memiliki resolusi inframerah 256 × 192 piksel dan sensitivitas termal NETD kurang dari 40 mK. Detail produk dapat dilihat pada halaman produk HIKMICRO Pocket2 di website EMS Technology sebagai distributor resmi HIKMICRO.

Resolusi tersebut membantu menampilkan pola temperatur permukaan, sementara sensitivitas termalnya mendukung pengamatan perbedaan suhu kecil dalam kondisi yang sesuai. Sensitivitas termal perlu dibedakan dari akurasi pengukuran; angka NETD bukan berarti akurasi suhu absolutnya mencapai 0,04°C.

Dalam pekerjaan HVAC, Pocket2 dapat digunakan untuk dokumentasi pola suhu insulasi, permukaan peralatan, dan area yang menunjukkan anomali. Kesesuaiannya tetap bergantung pada ukuran target, jarak pengamatan, dan kebutuhan detail inspeksi.

Tahapan Inspeksi AC Menggunakan Thermal Camera

Pengambilan gambar yang konsisten membantu menghasilkan data yang lebih mudah dibandingkan. Berikut tahapan umum untuk memasukkan thermal imaging ke dalam pemeriksaan AC.

1. Catat Keluhan dan Kondisi Operasi

Mulailah dari keluhan pengguna, seperti ruangan lama dingin, temperatur tidak merata, atau muncul kondensasi. Catat identitas unit, pengaturan suhu, kecepatan kipas, dan kondisi ruangan. Informasi tersebut membantu menentukan fokus pemeriksaan. Keluhan pada satu ruangan bisa berkaitan dengan distribusi udara atau beban panas, bukan hanya kerusakan unit AC.

2. Tunggu Kondisi Sistem Stabil

Lakukan pengamatan ketika sistem telah mencapai kondisi operasi yang cukup stabil sesuai karakteristiknya. Gambar yang diambil sesaat setelah AC menyala dapat menunjukkan kondisi sementara.

Untuk unit inverter, perhatikan perubahan kapasitas kerja. Membandingkan gambar saat beban tinggi dengan kondisi ketika kompresor menurunkan kapasitas dapat menghasilkan interpretasi yang menyesatkan.

3. Pindai Area dan Ambil Gambar Detail

Mulai dari gambaran umum, kemudian arahkan pemeriksaan pada area yang menunjukkan pola berbeda. Pastikan target terlihat jelas dan cukup besar dalam citra untuk dianalisis. Sesuaikan pengaturan emisivitas dan skala temperatur. Perhatikan bahwa perubahan skala otomatis dapat membuat dua gambar terlihat berbeda warnanya meskipun perbedaan suhu sebenarnya kecil.

4. Cocokkan dengan Pengukuran Pendukung

Gunakan termometer udara, anemometer, alat ukur kelistrikan, atau instrumen refrigerasi sesuai kebutuhan diagnosis. Pemilihan alat mengikuti masalah yang ditemukan, bukan sekadar melengkapi daftar pemeriksaan.

Sebagai contoh, dugaan gangguan distribusi udara perlu dievaluasi melalui aliran udara. Dugaan masalah refrigerasi memerlukan pemeriksaan parameter sistem oleh teknisi yang kompeten.

5. Dokumentasikan dan Evaluasi Perbaikan

Simpan foto visual, citra termal, identitas lokasi, serta kondisi operasi. Tuliskan temuan sebagai indikasi apabila penyebabnya belum terkonfirmasi. Setelah perawatan, lakukan pengamatan ulang dengan pengaturan dan kondisi yang sebanding. Gunakan hasilnya bersama data kinerja untuk mengevaluasi keberhasilan perbaikan.

Kesalahan yang Perlu Dihindari

Kesalahan umum dalam thermal imaging HVAC adalah menganggap warna biru selalu menunjukkan kondisi baik dan warna merah selalu berarti kerusakan. Warna mengikuti palet serta skala temperatur, sehingga angka dan konteks pengukuran harus tetap dibaca.

Kesalahan lainnya adalah langsung menambah refrigeran berdasarkan citra termal. Keputusan tersebut membutuhkan diagnosis sistem yang tepat, termasuk evaluasi kemungkinan kebocoran dan ketentuan pengisian dari pabrikan.
