Compressed Air Leak: Cara Deteksi Kebocoran Udara Industri

Compressed air leak adalah keluarnya udara bertekanan secara tidak sengaja melalui celah pada pipa, sambungan, selang, valve, atau komponen sistem pneumatik. Kebocoran ini membuat sebagian udara yang telah diproduksi kompresor terbuang sebelum digunakan untuk menjalankan peralatan.

Di pabrik, masalah tersebut sering tidak langsung mengganggu produksi. Mesin masih beroperasi, tetapi kompresor mungkin harus bekerja lebih lama untuk memenuhi kebutuhan udara. Ketika banyak kebocoran kecil terkumpul, pemborosan energi dapat berlangsung tanpa disadari.

Pemeriksaan menggunakan perangkat akustik, seperti HIKMICRO AD21P, dapat membantu menelusuri indikasi sumber kebocoran. Hasil pemeriksaan kemudian digunakan untuk menentukan titik perbaikan dan mengevaluasi kondisi sistem setelah pekerjaan selesai.

Apa Itu Compressed Air Leak?

Compressed air leak merupakan kebocoran pada sistem udara bertekanan, mulai dari jalur distribusi hingga sambungan peralatan pengguna. Udara keluar karena terdapat perbedaan tekanan antara bagian dalam sistem dan lingkungan.

Sumber kebocoran bisa berupa seal yang aus, selang retak, sambungan yang kurang rapat, atau komponen yang mengalami kerusakan. Getaran, pemasangan yang kurang tepat, dan perubahan kondisi operasi dapat memperburuk kebocoran seiring waktu.

Namun, tidak semua suara udara keluar menandakan masalah. Beberapa peralatan memang membuang udara saat bekerja, seperti exhaust valve pada sistem pneumatik. Teknisi perlu membedakan pelepasan udara yang normal dari kehilangan udara yang tidak semestinya terjadi.

Mengapa Kebocoran Udara Bertekanan Perlu Ditangani?

Udara bertekanan membutuhkan energi listrik untuk diproduksi, diolah, dan didistribusikan. Ketika udara bocor, energi yang digunakan untuk menghasilkan bagian udara tersebut tidak memberikan manfaat bagi proses produksi.

Kebocoran juga dapat memperbesar kebutuhan aliran sistem dan berkontribusi terhadap penurunan tekanan pada titik penggunaan. Dalam kondisi tertentu, peralatan pneumatik menjadi kurang responsif atau tidak bekerja sesuai kebutuhan proses.

Respons yang kurang tepat adalah langsung menaikkan tekanan kompresor tanpa mencari penyebabnya. Tindakan tersebut belum tentu menyelesaikan masalah dan dapat meningkatkan konsumsi energi serta laju kebocoran yang sudah ada.

Karena itu, pemeriksaan kebocoran sebaiknya menjadi bagian dari perawatan rutin. Tujuannya adalah menjaga pasokan udara sesuai kebutuhan sambil mengurangi kehilangan yang dapat dihindari.

Titik yang Sering Menjadi Sumber Kebocoran

Pemeriksaan akan lebih terarah jika dimulai dari komponen yang banyak mengalami sambungan, gerakan, atau penggantian. Berikut beberapa titik yang layak diprioritaskan.

1. Fitting dan Sambungan Berulir

Sambungan berulir dapat bocor akibat pemasangan kurang tepat, kerusakan ulir, atau material penyegel yang tidak sesuai. Getaran peralatan juga dapat memengaruhi kondisi sambungan selama penggunaan. Perbaikannya perlu mengikuti ketentuan pemasangan komponen. Mengencangkan sambungan secara berlebihan justru dapat merusak ulir atau bagian penyambung.

2. Selang dan Quick Coupling

Selang fleksibel sering mengalami tekukan, gesekan, atau tarikan ketika digunakan. Sementara itu, quick coupling dapat mengalami keausan seal setelah berulang kali dilepas dan dipasang. Periksa area dekat ujung selang dan konektor terlebih dahulu. Kerusakan pada bagian ini terkadang sulit terlihat meskipun sudah menghasilkan kebocoran.

3. Valve dan Regulator

Kebocoran dapat terjadi pada sambungan luar maupun bagian internal valve dan regulator. Untuk kebocoran internal, indikasinya perlu dianalisis dengan memahami fungsi serta posisi operasi komponen. Suara yang muncul tidak boleh langsung dianggap sebagai kerusakan. Beberapa regulator memiliki fungsi pelepasan tekanan yang dapat menghasilkan aliran udara dalam kondisi tertentu.

4. Filter dan Drain Kondensat

Sambungan housing filter, seal, serta drain kondensat perlu diperiksa secara berkala. Drain yang tidak menutup dengan baik dapat membuang udara bertekanan secara terus-menerus. Evaluasi harus mempertimbangkan jenis dan siklus kerja drain. Pelepasan sesaat saat pembuangan kondensat berbeda dari kebocoran yang terus berlangsung.

5. Sambungan pada Mesin Produksi

Mesin dapat memiliki banyak selang kecil, manifold, dan konektor pneumatik. Jumlah sambungan yang banyak membuat kebocoran kecil mudah terlewat dalam pemeriksaan umum.

Pencatatan berdasarkan identitas mesin membantu tim menemukan kembali titik bermasalah. Cara ini juga memudahkan penjadwalan perbaikan saat mesin berhenti.

Cara Mendeteksi Compressed Air Leak

Metode deteksi dapat dipilih berdasarkan luas area, akses sambungan, dan kondisi kebisingan. Beberapa pendekatan berikut dapat digunakan secara saling melengkapi.

1. Pemeriksaan Suara dan Kondisi Fisik

Suara mendesis dapat menjadi petunjuk awal, terutama ketika lingkungan relatif tenang. Teknisi juga dapat memeriksa selang retak, konektor rusak, atau sambungan yang terlihat bergeser.

Namun, pemeriksaan menggunakan pendengaran memiliki keterbatasan di area produksi yang bising. Hindari mencari kebocoran dengan mendekatkan wajah atau meraba langsung titik keluarnya udara bertekanan.

2. Larutan Pendeteksi Kebocoran

Larutan pendeteksi kebocoran yang sesuai dapat digunakan pada sambungan yang aman dijangkau. Pembentukan gelembung membantu mengkonfirmasi lokasi udara yang keluar. Metode ini berguna untuk pemeriksaan titik tertentu, tetapi membutuhkan akses langsung. Perhatikan kompatibilitas larutan dengan material dan hindari penggunaannya pada bagian kelistrikan atau area yang tidak sesuai.

3. Deteksi Ultrasonik dan Pencitraan Akustik

Udara yang keluar melalui celah dapat menghasilkan suara berfrekuensi tinggi, termasuk ultrasonik. Perangkat akustik membantu menangkap sinyal tersebut untuk mempersempit pencarian sumber kebocoran.

Hasilnya tetap dipengaruhi jarak, tekanan, ukuran kebocoran, dan suara di sekitar. Pantulan suara juga dapat membuat sumber tampak berasal dari lokasi lain, sehingga pemeriksaan dari beberapa sudut dapat membantu verifikasi.

4. Pemantauan Aliran dan Tekanan

Pemantauan aliran saat kebutuhan produksi rendah dapat membantu mengidentifikasi konsumsi udara yang tidak diharapkan. Pengujian penurunan tekanan pada bagian sistem yang diisolasi juga dapat mendukung evaluasi kehilangan udara.

Namun, hasil tersebut perlu memperhitungkan pemakaian normal, volume sistem, dan perubahan temperatur. Metode ini membantu menilai kondisi sistem, tetapi tidak langsung menunjukkan sambungan mana yang bocor.

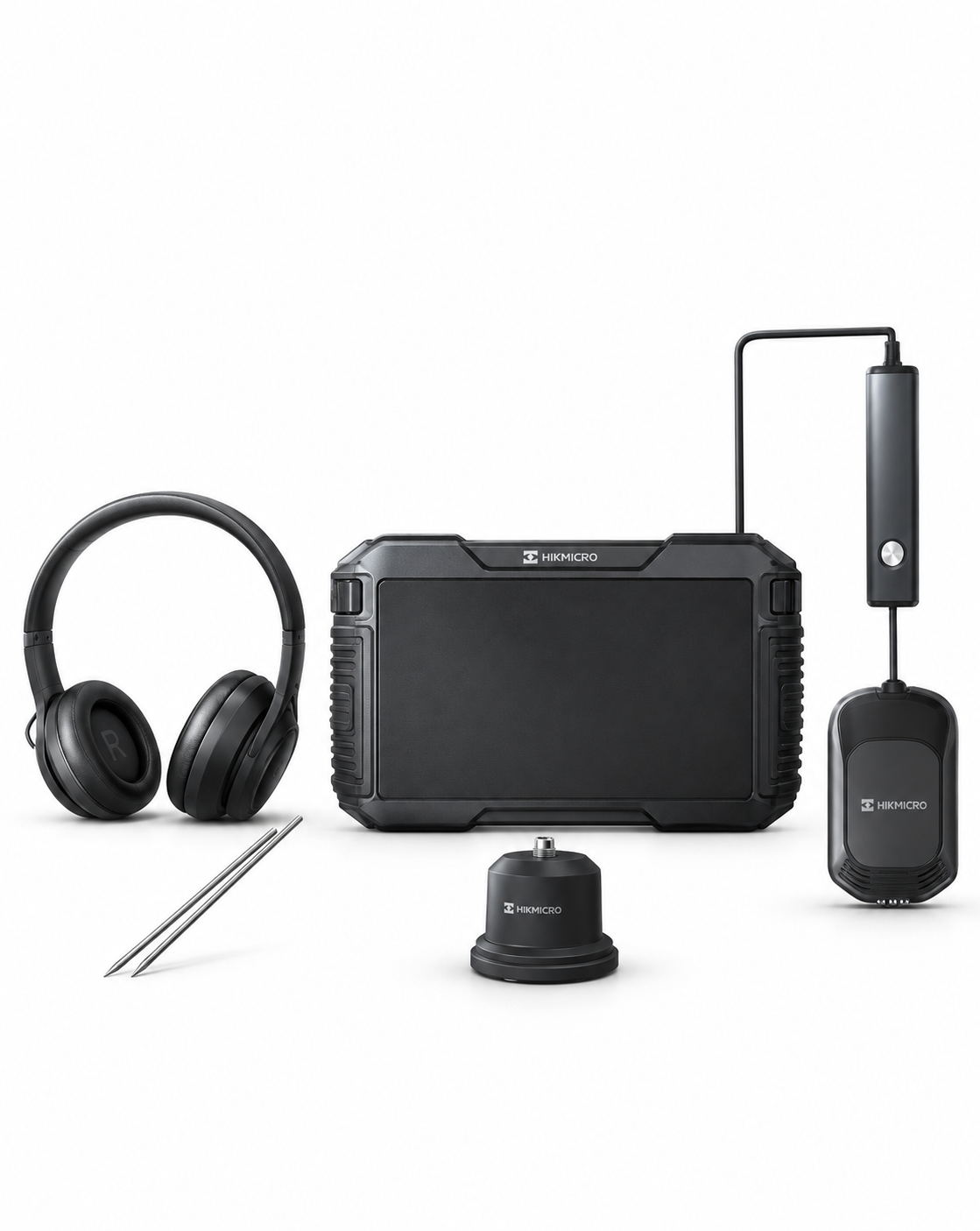

HIKMICRO AD21P untuk Pemeriksaan Kebocoran

HIKMICRO AD21P tercantum dalam kategori perangkat akustik HIKMICRO. Dalam pemeriksaan compressed air leak, pendekatan akustik digunakan untuk menelusuri sinyal suara yang berkaitan dengan keluarnya udara bertekanan.

Perangkat seperti ini dapat melengkapi pemeriksaan pada jalur distribusi, fitting, dan konektor mesin. Pengguna tetap perlu memahami cara pengoperasian serta batas deteksi model yang dipilih agar hasilnya dapat diinterpretasikan dengan tepat.

Untuk mendiskusikan kesesuaian perangkat dengan kondisi fasilitas, kunjungi halaman HIKMICRO di EMS Technology. Informasikan tekanan kerja, jarak pemeriksaan, kebisingan area, dan kebutuhan dokumentasi sebelum menentukan alat.

Menindaklanjuti Kebocoran yang Ditemukan

Setiap temuan sebaiknya diberi identitas lokasi dan keterangan komponen. Catat kondisi tekanan, metode deteksi, serta bukti pemeriksaan agar tim perbaikan memiliki informasi yang cukup.

Prioritas ditentukan berdasarkan dampak terhadap operasi, besarnya kehilangan yang dapat dinilai, dan kemudahan perbaikan. Kebocoran yang mengganggu fungsi mesin perlu mendapat perhatian meskipun tidak terdengar paling keras.

Sebelum membongkar komponen, isolasi sumber udara dan lepaskan tekanan tersimpan sesuai prosedur fasilitas. Setelah perbaikan selesai, lakukan pemeriksaan ulang pada kondisi operasi yang sebanding untuk memastikan kebocoran telah teratasi.

Mencegah Kebocoran Berulang

Gunakan selang, seal, dan fitting yang sesuai dengan tekanan serta kondisi lingkungan. Penataan selang juga perlu menghindari tekukan tajam, gesekan, dan tarikan berlebihan. Masukkan pemeriksaan kebocoran ke jadwal maintenance, terutama setelah modifikasi jalur atau penggantian mesin. Riwayat temuan membantu mengidentifikasi komponen yang berulang kali bermasalah dan memerlukan perubahan pemasangan.

Kurangi Kehilangan Udara dari Titik Kebocoran

Penanganan compressed air leak dimulai dengan menemukan sumbernya, melakukan perbaikan, lalu memverifikasi hasilnya. Pemeriksaan yang konsisten membantu tim maintenance mengurangi pemborosan tanpa mengabaikan kebutuhan produksi.

Hubungi EMS Technology untuk mendiskusikan perangkat deteksi akustik HIKMICRO yang sesuai dengan fasilitas Anda. Tim dapat membantu membahas kebutuhan aplikasi berdasarkan kondisi sistem dan tujuan pemeriksaan.



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ Compressed Air Leak

Apakah kebocoran kecil perlu diperbaiki?

Ya. Kebocoran kecil yang berlangsung lama atau terjadi di banyak titik dapat menambah kehilangan udara dan kebutuhan energi sistem.

Apakah tekanan turun selalu berarti ada kebocoran?

Tidak. Penyebabnya dapat mencakup kenaikan kebutuhan udara, hambatan filter, ukuran pipa, atau kapasitas pasokan yang tidak mencukupi.

Apakah thermal camera cocok untuk mencari kebocoran udara?

Kamera termal umum mengamati pola temperatur. Untuk menelusuri suara kebocoran udara bertekanan, perangkat ultrasonik atau akustik lebih sesuai dengan tujuan pemeriksaannya.

Bagaimana membuktikan hasil penghematan setelah perbaikan?

Bandingkan konsumsi energi dan kondisi operasi sebelum serta sesudah perbaikan. Perhitungkan perubahan produksi, tekanan kerja, dan pola kontrol kompresor agar penilaiannya adil.
