Rekomendasi Insulation Tester untuk Deteksi Kebocoran Arus

Salah satu cara untuk mendeteksi potensi kebocoran arus sekaligus mendukung insulation monitoring adalah dengan menggunakan insulation tester. Alat ini membantu mengukur tahanan isolasi pada kabel, motor, panel, peralatan listrik, maupun sistem tegangan tinggi. Jika nilai tahanan isolasi terlalu rendah, hal tersebut dapat menjadi indikasi adanya penurunan kualitas isolasi yang berpotensi menyebabkan kebocoran arus.

Sebelum pembahasan lebih lanjut, baca juga Pengertian, Fungsi & Cara Kerja Insulation Tester

Kenapa Deteksi Kebocoran Arus Penting?

Kebocoran arus dapat terjadi ketika isolasi listrik tidak lagi bekerja dengan baik. Kondisi ini bisa dipicu oleh usia pakai kabel, panas berlebih, kelembapan, debu, bahan kimia, getaran, atau kerusakan fisik pada instalasi.

Jika dibiarkan, kebocoran arus dapat menimbulkan gangguan serius seperti trip pada sistem proteksi, short circuit, kerusakan peralatan, bahkan risiko sengatan listrik. Karena itu, insulation tester digunakan untuk mengetahui kondisi isolasi sebelum kerusakan berkembang menjadi masalah yang lebih besar.

Pada sistem industri, hasil pengukuran insulation tester juga membantu teknisi menentukan apakah suatu peralatan masih layak digunakan, perlu dibersihkan, perlu diperbaiki, atau harus diganti. Hal ini juga menjadi bagian penting dalam sistem insulation monitoring untuk menjaga keandalan instalasi.

Baca juga: Mengapa Insulation Tester Penting untuk Keandalan Instalasi Listrik?

Bagaimana Cara Kerja Insulation Tester?

Insulation tester bekerja dengan mengalirkan tegangan uji ke objek yang sedang diperiksa. Dari pengujian tersebut, alat akan membaca seberapa besar tahanan isolasi yang dimiliki oleh objek tersebut.

Contohnya, ketika teknisi menguji kabel, insulation tester akan memberikan tegangan tertentu antara konduktor dan ground atau antar konduktor. Jika isolasi masih baik, nilai resistansi akan tinggi. Jika isolasi melemah, nilai resistansi akan turun dan menunjukkan adanya potensi kebocoran arus.

Pemilihan tegangan uji perlu disesuaikan dengan jenis peralatan dan standar pengujian. Untuk instalasi umum, tegangan uji 50 V hingga 1000 V sering digunakan. Untuk sistem tegangan tinggi, diperlukan insulation tester dengan tegangan uji lebih besar, seperti 5 kV.

Rekomendasi Insulation Tester HIOKI

HIOKI memiliki beberapa pilihan insulation tester untuk berbagai kebutuhan, mulai dari pengujian lapangan, kendaraan listrik, panel industri, sistem PV, hingga sistem tegangan tinggi. Berikut beberapa rekomendasi yang bisa dipertimbangkan untuk kebutuhan pengujian dan insulation monitoring.

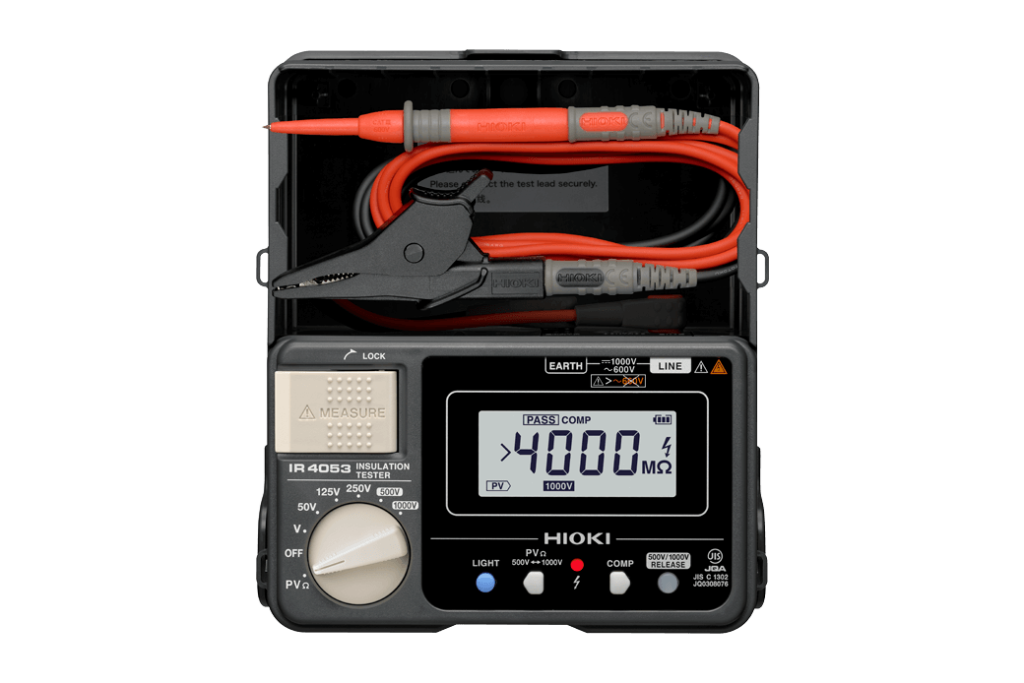

1. HIOKI IR4053

HIOKI IR4053 adalah insulation tester digital yang dirancang untuk sistem pembangkit listrik tenaga surya atau photovoltaic. Model ini cocok digunakan untuk teknisi PLTS yang perlu memeriksa tahanan isolasi pada sistem panel surya. HIOKI menyebut IR4053 sebagai digital insulation resistance tester untuk photovoltaic generation systems.

IR4053 sangat relevan untuk mendeteksi potensi kebocoran arus pada instalasi PV, terutama karena sistem panel surya bekerja dengan rangkaian DC dan sering berada di area outdoor. Faktor seperti panas, hujan, debu, kelembapan, dan kualitas instalasi dapat memengaruhi kondisi isolasi kabel maupun modul.

Alat ini cocok digunakan untuk:

• Instalasi panel surya
• Commissioning sistem PLTS
• Maintenance sistem PV
• Pemeriksaan kabel DC
• Deteksi penurunan kualitas isolasi pada sistem tenaga surya

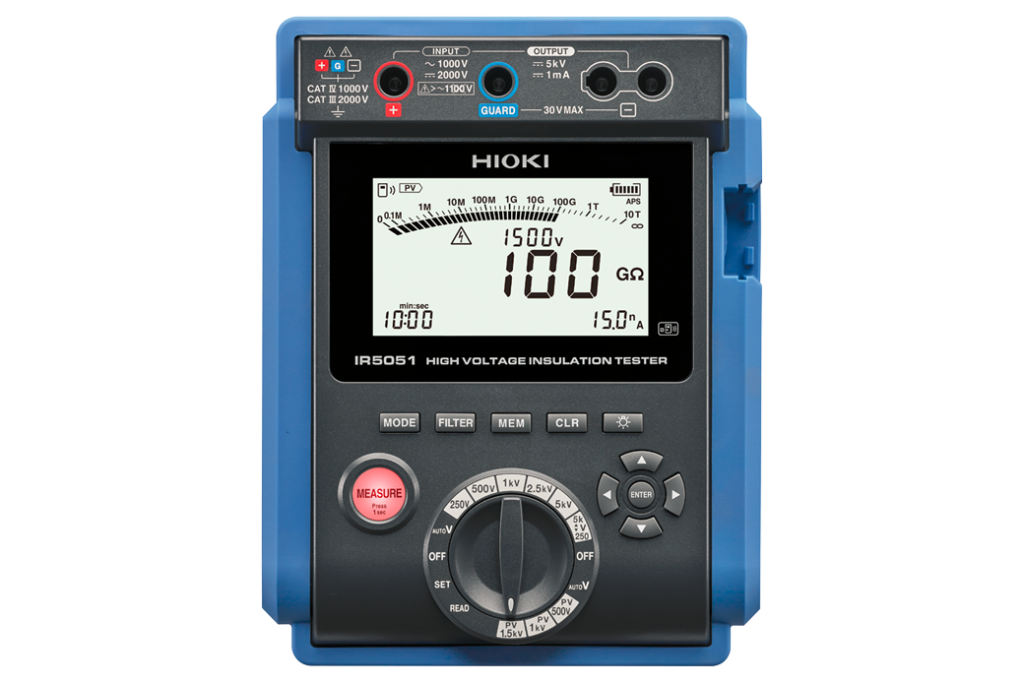

2. HIOKI IR5051

HIOKI IR5051 adalah high voltage insulation tester yang cocok untuk kebutuhan pengujian isolasi pada sistem tegangan tinggi. Menurut HIOKI, IR5051 mampu memberikan tegangan uji maksimum 5 kV dan dapat melakukan pengukuran insulation resistance hingga 10 TΩ.

Salah satu keunggulan IR5051 adalah kemampuannya untuk pengujian sistem PV saat pembangkitan sedang berlangsung. HIOKI juga mencatat bahwa IR5051 memiliki safety rating CAT III 2000 V, sehingga dapat digunakan untuk pengujian sistem PV 2000 V.

IR5051 cocok untuk:

• Sistem PV skala besar
• Pembangkit listrik tenaga surya industri
• Pengujian kabel tegangan tinggi
• Maintenance pembangkit
• Fasilitas industri dengan kebutuhan high voltage insulation testing

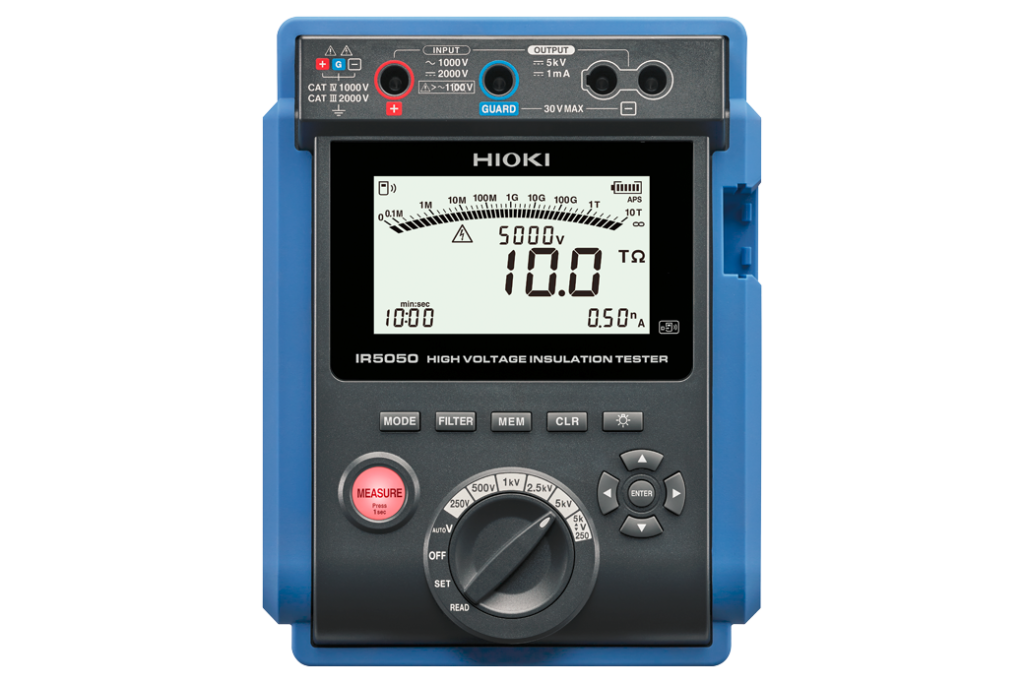

3. HIOKI IR5050

HIOKI IR5050 merupakan high voltage insulation tester yang ringkas dan ringan untuk kebutuhan pengujian isolasi bertegangan tinggi. Berdasarkan informasi HIOKI, IR5050 mampu menghasilkan output hingga 5 kV dan dilengkapi berbagai fungsi insulation diagnostic untuk memilih metode pengukuran sesuai aplikasi pengujian.

Model ini cocok digunakan ketika teknisi membutuhkan alat high-voltage insulation tester yang tetap praktis dibawa ke lapangan. Selain itu, data pengukuran IR5050 dapat dikelola melalui aplikasi GENNECT Cross, sehingga memudahkan dokumentasi hasil pengujian dan mendukung proses insulation monitoring.

IR5050 cocok untuk:

• Pengujian isolasi tegangan tinggi
• Maintenance kabel dan peralatan industri
• Pemeriksaan transformator
• Pengujian motor dan generator
• Preventive maintenance fasilitas listrik

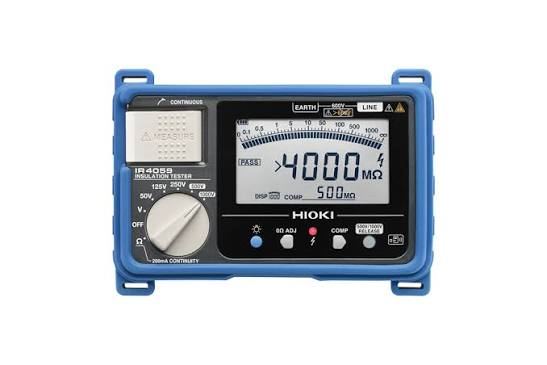

4. HIOKI IR4059

HIOKI IR4059 adalah insulation tester digital 5 range yang cocok untuk kebutuhan pengujian lapangan dan kendaraan listrik. HIOKI menyebut IR4059 memiliki rentang tegangan uji 50 V hingga 1000 V, digital bargraph, continuity check 200 mA, serta respons cepat 0,3 detik untuk keputusan PASS/FAIL.

HIOKI juga menjelaskan bahwa IR4059 ideal digunakan oleh teknisi untuk memeriksa insulation resistance pada mobil listrik karena fitur keselamatan, performa yang andal, dan desain yang user-friendly.

IR4059 cocok untuk:

• Kendaraan listrik
• Pemeriksaan motor listrik
• Instalasi industri
• Panel listrik
• Pengujian isolasi lapangan
• Maintenance rutin teknisi

Baca juga kegunaan lain alat ini di artikel 6 Langkah Mudah Electrical Motor Safety Testing

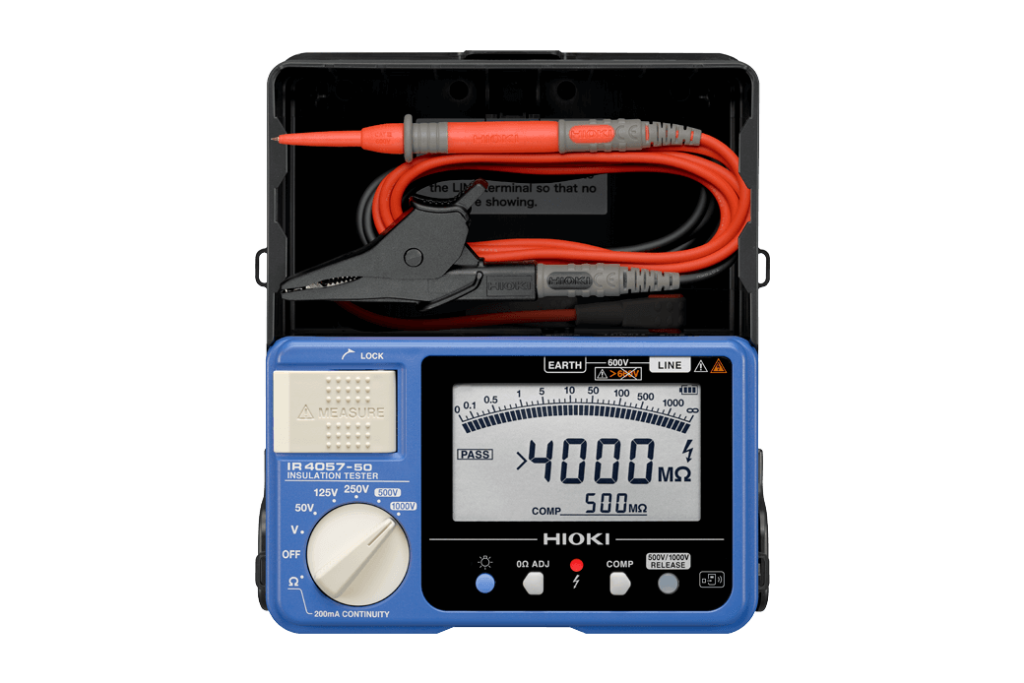

5. HIOKI IR4057-50

HIOKI IR4057-50 adalah insulation tester digital 5 range dengan rentang 50 V hingga 1000 V. Berdasarkan informasi HIOKI Indonesia, IR4057-50 dilengkapi bargraph serta fitur yang membantu mempercepat pekerjaan pengujian isolasi di lapangan.

Model ini cocok untuk teknisi yang membutuhkan alat insulation tester praktis, cepat, dan mudah digunakan untuk pengujian instalasi umum. Dengan desain yang mendukung pekerjaan lapangan, IR4057-50 dapat digunakan untuk pemeriksaan panel, kabel, peralatan listrik, dan instalasi industri.

IR4057-50 cocok untuk:

• Teknisi maintenance
• Pengujian panel listrik
• Instalasi gedung
• Pemeriksaan kabel
• Peralatan industri
• Inspeksi kelistrikan rutin

Tabel Rekomendasi Insulation Tester HIOKI

Bagaimana Tips Memilih Tester untuk Insulation Monitoring?

Sebelum memilih insulation tester, perhatikan jenis sistem yang akan diuji. Untuk instalasi umum, model 50 V hingga 1000 V seperti IR4057-50 atau IR4059 sudah dapat menjadi pilihan praktis. Untuk kendaraan listrik, IR4059 lebih relevan karena memang dirancang untuk mendukung pemeriksaan insulation resistance pada electric car.

Untuk sistem panel surya, IR4053 bisa menjadi pilihan karena dirancang khusus untuk photovoltaic generation system. Namun, jika sistem PV yang diuji memiliki tegangan tinggi atau skala industri, IR5051 dapat menjadi opsi yang lebih sesuai karena mendukung pengujian hingga 5 kV dan aplikasi PV tegangan tinggi.

Sementara itu, untuk pengujian high-voltage pada motor, generator, transformator, dan peralatan industri, IR5050 dapat menjadi pilihan profesional. Pastikan juga alat memiliki fitur keselamatan, fungsi discharge otomatis, tampilan yang mudah dibaca, serta dukungan dokumentasi data jika dibutuhkan untuk kebutuhan insulation monitoring.

Di Mana Membeli Insulation Tester HIOKI?

Insulation tester sangat penting untuk mendeteksi potensi kebocoran arus sebelum menimbulkan kerusakan yang lebih besar. Dengan alat yang tepat, teknisi dapat melakukan pengecekan isolasi secara lebih aman, cepat, dan akurat sekaligus mendukung sistem insulation monitoring.

Untuk kebutuhan pengujian instalasi umum, panel, sistem PV, kendaraan listrik, hingga high-voltage equipment, HIOKI menyediakan berbagai pilihan seperti IR4053, IR5051, IR5050, IR4059, dan IR4057-50.

Bagi perusahaan, teknisi, kontraktor, maupun tim maintenance yang membutuhkan insulation tester HIOKI, EMS Technology dapat menjadi partner terpercaya untuk membantu menyediakan alat ukur sesuai kebutuhan aplikasi di lapangan.

FAQ Seputar Insulation Tester

1. Apa fungsi insulation tester?

Insulation tester digunakan untuk mengukur tahanan isolasi pada kabel, motor, panel, dan peralatan listrik untuk mendeteksi potensi kebocoran arus.

2. Apakah insulation tester bisa mendeteksi kebocoran arus?

Ya, insulation tester dapat membantu mendeteksi potensi kebocoran arus melalui nilai resistansi isolasi. Jika nilainya rendah, kemungkinan ada masalah pada isolasi.

3. Model HIOKI apa yang cocok untuk panel surya?

HIOKI IR4053 cocok untuk sistem photovoltaic, sedangkan IR5051 cocok untuk sistem PV tegangan tinggi atau skala industri.

4. Model HIOKI apa yang cocok untuk kendaraan listrik?

HIOKI IR4059 cocok untuk pemeriksaan insulation resistance pada kendaraan listrik karena memiliki fitur keselamatan dan desain yang mendukung pekerjaan teknisi EV.

5. Kapan harus menggunakan high voltage insulation tester?

High voltage insulation tester seperti IR5050 atau IR5051 digunakan ketika objek pengujian membutuhkan tegangan uji tinggi, misalnya pada kabel HV, transformator, generator, sistem PV besar, atau peralatan industri tegangan tinggi.
