Earth Tester: Pengertian, Fungsi, Cara Mengukur Grounding

Earth tester adalah alat yang digunakan untuk mengetahui apakah sistem grounding masih bekerja dengan baik atau sudah mengalami penurunan kualitas. Pada instalasi gedung, panel listrik, pabrik, telekomunikasi, data center, hingga sistem tenaga surya, pengukuran grounding menjadi bagian penting dari inspeksi keselamatan listrik.

Grounding atau pembumian adalah bagian penting dalam sistem kelistrikan. Fungsinya adalah membantu menyalurkan arus gangguan ke tanah agar risiko sengatan listrik, kerusakan peralatan, dan gangguan sistem dapat dikurangi. Namun, grounding tidak cukup hanya dipasang. Nilai tahanan grounding juga perlu diuji secara berkala menggunakan earth tester.

Apa Itu Earth Tester?

Earth tester adalah alat ukur yang digunakan untuk mengukur tahanan pembumian atau earth resistance pada sistem grounding. Nilai tahanan ini menunjukkan seberapa baik elektroda grounding menyalurkan arus listrik ke tanah.

Semakin kecil nilai tahanan grounding, umumnya semakin baik kemampuan sistem dalam membuang arus gangguan ke tanah. Namun, nilai ideal grounding dapat berbeda tergantung standar, desain instalasi, jenis sistem, dan kebutuhan proteksi di lokasi tersebut.

Earth tester biasanya digunakan oleh teknisi listrik, kontraktor MEP, tim maintenance, teknisi panel, teknisi telekomunikasi, hingga engineer industri untuk memastikan sistem grounding tetap aman dan sesuai kebutuhan operasional.

Apa Fungsi Earth Tester?

Fungsi utama earth tester adalah mengukur tahanan grounding. Dengan alat ini, teknisi dapat mengetahui apakah grounding masih dalam kondisi baik atau perlu diperbaiki.

Selain itu, earth tester juga berfungsi untuk mendeteksi potensi masalah pada sistem pembumian, seperti elektroda yang korosi, koneksi kabel grounding yang longgar, tanah yang terlalu kering, sambungan yang buruk, atau sistem grounding yang tidak lagi efektif.

Pada sistem kelistrikan industri, hasil pengukuran earth tester dapat digunakan sebagai dasar tindakan maintenance. Jika nilai tahanan grounding terlalu tinggi, teknisi bisa melakukan perbaikan seperti menambah elektroda, memperbaiki sambungan, mengganti material grounding, atau melakukan evaluasi desain pembumian.

Mengapa Grounding Perlu Diukur?

Grounding perlu diukur karena kondisi tanah dan instalasi dapat berubah seiring waktu. Faktor seperti kelembapan tanah, korosi, perubahan struktur bangunan, kerusakan kabel, dan penambahan beban listrik dapat mempengaruhi performa sistem grounding.

Jika grounding tidak bekerja dengan baik, arus gangguan dapat mencari jalur lain yang lebih berbahaya, termasuk melalui rangka peralatan atau tubuh manusia. Karena itu, pengukuran grounding menjadi bagian penting untuk menjaga keselamatan orang dan peralatan.

Pengujian earth ground digunakan untuk mengukur kemampuan sistem grounding atau elektroda tanah dalam membuang energi dari suatu lokasi. Salah satu metode yang umum digunakan adalah fall of potential test, yaitu metode pengukuran menggunakan elektroda bantu untuk mengetahui tahanan grounding secara lebih akurat.

Bagaimana Cara Kerja Earth Tester?

Secara umum, earth tester bekerja dengan mengalirkan arus uji ke tanah melalui elektroda bantu, lalu mengukur beda potensial yang muncul. Dari data arus dan tegangan tersebut, alat akan menghitung nilai tahanan grounding.

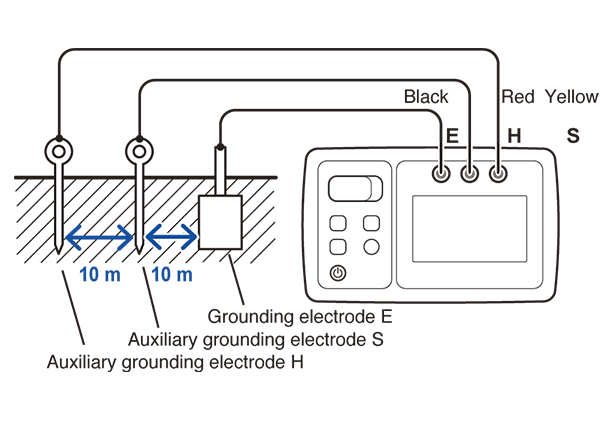

Pada metode 3 pole atau fall of potential, pengukuran dilakukan menggunakan elektroda grounding utama, elektroda bantu arus, dan elektroda bantu potensial. Pada metode ini, arus dihasilkan antara elektroda grounding dan auxiliary earth stake bagian luar, sementara penurunan tegangan diukur antara elektroda grounding dan auxiliary stake bagian dalam.

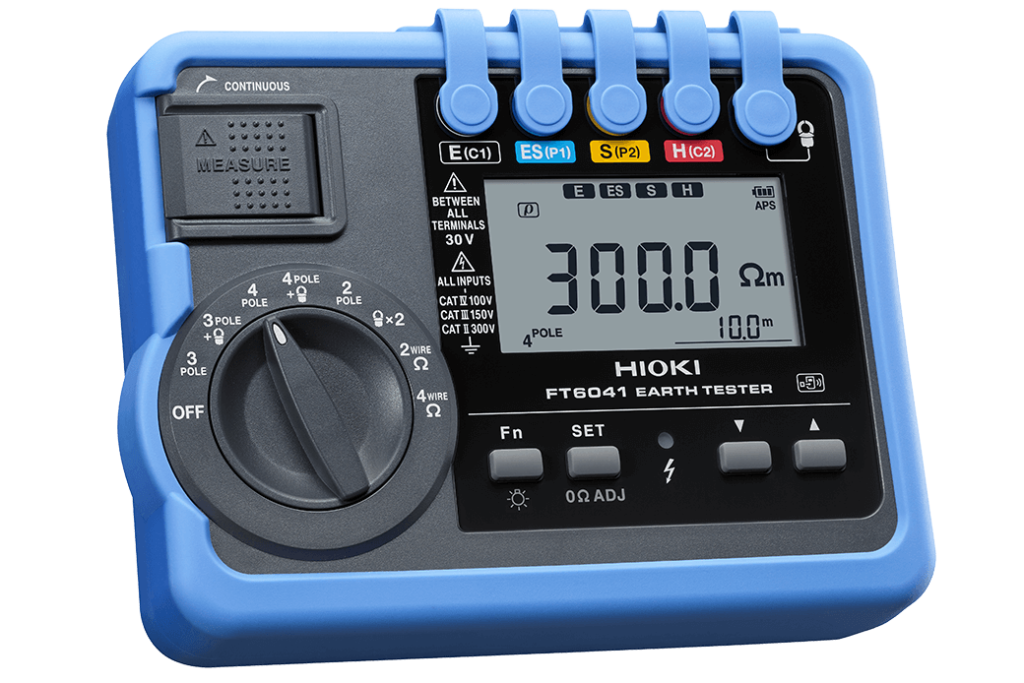

Selain metode 3 pole, beberapa earth tester modern juga mendukung metode 2 pole, 4 pole, dan clamp on measurement. HIOKI FT6041, misalnya, mendukung pengukuran ground resistance dengan metode 4 pole, 3 pole, 2 pole, MEC function, dan clamp on measurement menggunakan dua clamp.

Apa Saja Metode Pengukuran Grounding?

Ada beberapa metode yang umum digunakan untuk mengukur grounding. Pemilihan metode tergantung kondisi lapangan, jenis instalasi, dan tingkat akurasi yang dibutuhkan.

Metode 3 pole sering digunakan untuk pengukuran tahanan grounding yang lebih akurat. Metode ini memakai dua elektroda bantu yang ditancapkan ke tanah dengan jarak tertentu dari elektroda grounding utama.

Metode 2 pole biasanya digunakan untuk pengukuran sederhana ketika area terbatas dan terdapat grounding referensi yang sudah diketahui. HIOKI menjelaskan bahwa metode 2 pole dapat digunakan untuk pemeriksaan grounding resistance pada equipment grounding dalam sistem TT.

Metode clamp on cocok digunakan pada instalasi tertentu tanpa harus melepas koneksi grounding, terutama jika sistem memiliki jalur grounding paralel. Metode ini praktis untuk area yang sulit dipasang elektroda bantu, tetapi penggunaannya tetap harus disesuaikan dengan kondisi sistem.

Baca juga: Spesifikasi HIOKI FT6380-50 Clamp On Earth Tester di Indonesia

Bagaimana Cara Mengukur Grounding dengan Earth Tester?

Sebelum melakukan pengukuran, pastikan pekerjaan dilakukan oleh teknisi yang memahami prosedur keselamatan listrik. Gunakan alat pelindung diri, periksa kondisi area kerja, dan ikuti panduan dari produsen alat.

Langkah pertama adalah memeriksa titik grounding yang akan diuji. Pastikan lokasi elektroda grounding dapat diakses dan kondisi sambungan terlihat aman. Jika terdapat korosi, kabel longgar, atau koneksi yang rusak, lakukan pemeriksaan lebih lanjut sebelum pengukuran.

Langkah kedua, siapkan earth tester dan aksesori pengukuran seperti kabel uji dan auxiliary earth spike. Untuk metode 3 pole, tancapkan elektroda bantu arus dan elektroda bantu potensial pada tanah dengan jarak yang sesuai dari grounding utama. Penempatan elektroda bantu penting karena hasil pengukuran bisa kurang akurat jika elektroda masih berada dalam area pengaruh grounding utama.

Langkah ketiga, hubungkan kabel earth tester ke terminal yang sesuai. Umumnya, satu kabel dihubungkan ke elektroda grounding utama, satu ke elektroda potensial, dan satu ke elektroda arus. Pastikan koneksi kuat dan tidak longgar.

Langkah keempat, jalankan pengukuran pada earth tester. Alat akan mengalirkan arus uji dan membaca nilai tahanan grounding. Catat hasil pengukuran sesuai kebutuhan dokumentasi maintenance.

Langkah kelima, lakukan pengecekan ulang jika hasil tidak stabil. Untuk metode fall of potential, teknisi biasanya perlu mengubah posisi elektroda potensial dan membandingkan hasilnya agar pembacaan lebih meyakinkan. Probe perlu ditempatkan di luar area pengaruh elektroda grounding yang diuji agar hasil 3 pole ground resistance test lebih akurat.

Faktor Apa Saja yang Mempengaruhi Hasil Pengukuran?

Hasil pengukuran grounding dapat dipengaruhi oleh beberapa faktor. Salah satunya adalah kelembapan tanah. Tanah yang basah biasanya memiliki resistansi lebih rendah dibanding tanah kering. Karena itu, hasil pengukuran pada musim hujan dan musim kemarau bisa berbeda.

Jenis tanah juga berpengaruh. Tanah berbatu, berpasir, atau kering dapat memiliki resistansi lebih tinggi dibanding tanah yang lembap dan padat. Selain itu, kedalaman elektroda, material grounding, kualitas sambungan, korosi, dan jarak elektroda bantu juga dapat memengaruhi hasil pengukuran.

Faktor lain yang perlu diperhatikan adalah gangguan tegangan tanah atau noise dari sistem listrik sekitar. Beberapa earth tester memiliki fitur untuk mengurangi pengaruh gangguan tersebut. HIOKI Earth HiTESTER 3151, misalnya, menggunakan AC phase differential system untuk membantu pengukuran tahanan grounding agar tidak mudah terpengaruh earth voltage dan auxiliary earthing resistance.

Kapan Grounding Perlu Diukur?

Pengukuran grounding sebaiknya dilakukan saat instalasi baru selesai dipasang, sebelum sistem listrik digunakan, setelah dilakukan perubahan instalasi, dan secara berkala dalam program preventive maintenance.

Grounding juga perlu diukur setelah terjadi gangguan listrik, sambaran petir, perbaikan panel, penggantian kabel, atau ketika ditemukan indikasi masalah seperti MCB sering trip, peralatan sering rusak, atau muncul tegangan bocor pada body peralatan.

Untuk fasilitas penting seperti pabrik, data center, rumah sakit, sistem telekomunikasi, dan pembangkit listrik, pengukuran grounding sebaiknya menjadi bagian dari inspeksi rutin karena sistem pembumian berhubungan langsung dengan keselamatan dan keandalan operasional.

Apa Tips Menggunakan Earth Tester?

Agar hasil pengukuran lebih akurat, pastikan kabel uji dalam kondisi baik dan tidak putus. Bersihkan titik kontak pada grounding rod agar koneksi tidak terganggu oleh karat atau kotoran.

Perhatikan jarak pemasangan elektroda bantu sesuai metode pengukuran. Jika area terlalu sempit, pertimbangkan metode lain seperti 2 pole atau clamp on sesuai kondisi instalasi dan kemampuan alat.

Selain itu, catat kondisi pengukuran seperti cuaca, kelembapan tanah, lokasi titik grounding, dan hasil pembacaan. Dokumentasi ini berguna untuk membandingkan performa grounding dari waktu ke waktu.

Bagi teknisi, kontraktor, maupun tim maintenance yang membutuhkan alat ukur grounding, EMS Technology dapat menjadi partner terpercaya dalam menyediakan earth tester dan instrumen pengujian listrik sesuai kebutuhan aplikasi di lapangan.

Dengan earth tester yang tepat, proses pengukuran grounding dapat dilakukan lebih aman, akurat, dan terdokumentasi dengan baik.



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ Seputar Earth Tester

1. Berapa nilai tahanan grounding yang dianggap baik?

Nilai tahanan grounding yang baik tergantung pada standar dan jenis instalasi. Umumnya, semakin kecil nilai tahanan, semakin baik performa grounding, namun tetap harus mengacu pada standar yang berlaku di lokasi tersebut.

2. Apa perbedaan metode 2 pole dan 3 pole pada earth tester?

Metode 2 pole menggunakan grounding referensi yang sudah ada dan cocok untuk pengukuran sederhana, sedangkan metode 3 pole menggunakan dua elektroda bantu untuk mendapatkan hasil yang lebih akurat.

3. Apakah kondisi cuaca mempengaruhi hasil pengukuran grounding?

Ya, kondisi cuaca seperti hujan atau musim kemarau dapat memengaruhi kelembapan tanah, sehingga nilai tahanan grounding bisa berubah.

4. Kapan sebaiknya menggunakan metode clamp on?

Metode clamp on digunakan ketika tidak memungkinkan memasang elektroda bantu, terutama pada sistem grounding yang memiliki jalur paralel.

5. Apa yang harus dilakukan jika hasil pengukuran grounding terlalu tinggi?

Jika nilai grounding terlalu tinggi, teknisi dapat melakukan perbaikan seperti menambah elektroda, memperbaiki sambungan, mengganti material grounding, atau mengevaluasi desain sistem pembumian.
