Bagaimana High Voltage Probe Mengukur Tegangan dengan Aman?

High Voltage Probe digunakan untuk membantu teknisi mengukur tegangan yang melebihi kemampuan input alat ukur biasa. Probe ini tidak menghilangkan risiko tegangan tinggi, tetapi menurunkan sinyal sebelum diteruskan ke multimeter, clamp meter, atau osiloskop yang kompatibel.

Penggunaannya umum ditemukan pada sistem panel surya, inverter, power supply, kendaraan listrik, pengujian komponen elektronik, serta sistem industri yang bekerja pada tegangan tinggi. Namun, keamanan pengukuran tetap bergantung pada pemilihan probe, kategori pengukuran, kondisi alat, dan prosedur kerja yang benar.

Baca juga: Daftar 7 Testing & Measurement Instrument Paling Dibutuhkan

Apa Itu High Voltage Probe?

High Voltage Probe adalah aksesori pengukuran yang dirancang untuk memperluas rentang tegangan alat ukur. Probe ini ditempatkan di antara objek yang diukur dan instrumen utama.

Tegangan dari objek tidak langsung masuk ke multimeter atau osiloskop. Di dalam probe terdapat rangkaian pembagi tegangan dan sistem isolasi yang menurunkan tegangan menjadi level tertentu sebelum diteruskan ke alat ukur.

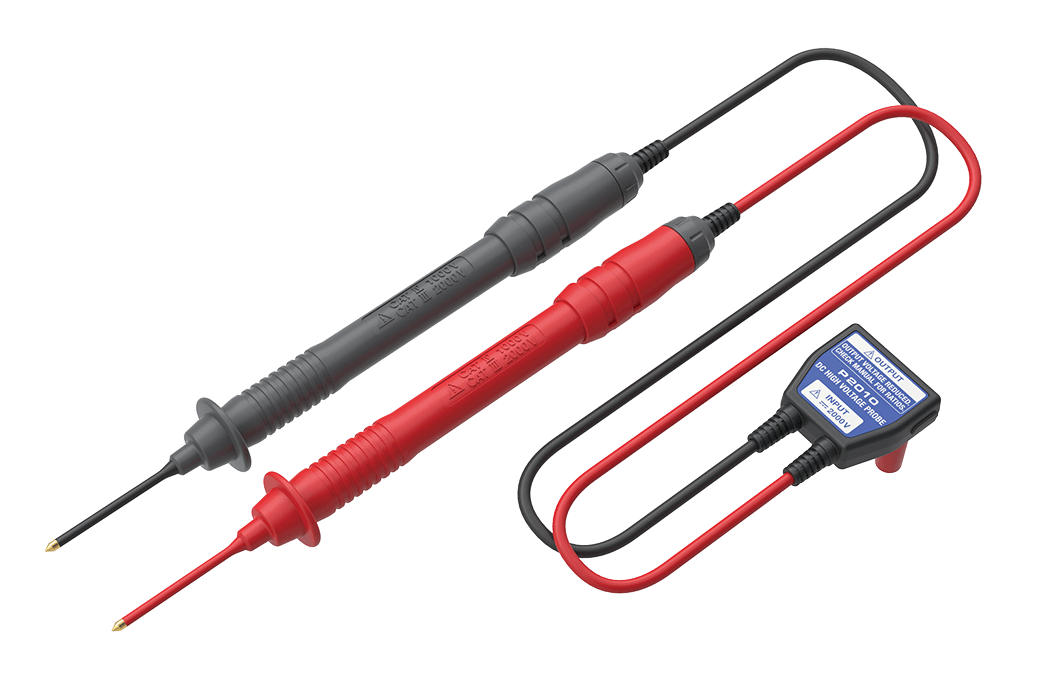

Sebagai contoh, HIOKI P2010 DC High Voltage Probe menurunkan input menjadi sepersepuluh. Ketika digunakan untuk mengukur tegangan 1.300 V DC, keluaran yang diteruskan ke instrumen menjadi sekitar 130 V. Nilai sebenarnya kemudian dihitung atau ditampilkan melalui mode probe yang sesuai pada alat ukur kompatibel.



View this post on Instagram



A post shared by Hioki Indonesia (official) | Electrical Measurement (@hioki_indonesia)

Kenapa Tegangan Tinggi Tidak Boleh Langsung Diukur?

Setiap multimeter, clamp meter, dan osiloskop memiliki batas tegangan input. Menghubungkan alat langsung ke sumber yang melebihi batas tersebut dapat menyebabkan hasil tidak akurat, kerusakan instrumen, flashover, kebakaran, atau sengatan listrik.

Selain nilai tegangan, teknisi juga perlu memperhatikan energi yang tersedia dan kemungkinan transient. Dua sumber dengan nilai tegangan sama belum tentu memiliki tingkat bahaya yang sama. Sistem distribusi listrik dapat menghasilkan energi dan lonjakan transient yang jauh lebih besar daripada rangkaian elektronik berenergi terbatas.

Karena itu, probe dengan kemampuan mengukur tegangan tinggi belum tentu boleh digunakan pada jaringan distribusi. Sebagai contoh, HIOKI 9666 memiliki rasio pelemahan 100:1 untuk pengukuran tegangan tinggi, tetapi rating maksimumnya terhadap ground adalah 1.000 V CAT II. Probe ini juga tidak meningkatkan batas maksimum tegangan terhadap ground dari input alat ukur yang digunakan. Artinya, HIOKI 9666 tidak boleh dipakai pada titik distribusi CAT III hanya karena memiliki rasio pelemahan yang besar.

Bagaimana Cara Kerja High Voltage Probe?

Prinsip utama High Voltage Probe adalah attenuation atau pelemahan sinyal. Probe membagi tegangan masukan berdasarkan rasio tertentu, seperti:

• 10:1
• 100:1
• 1.000:1
• Rasio lain sesuai desain probe

Jika probe memiliki rasio 1.000:1, tegangan masukan 10.000 V akan diturunkan menjadi 10 V pada sisi keluarannya. Instrumen kemudian membaca sinyal yang telah diperkecil dan mengkonversinya kembali menjadi nilai tegangan sebenarnya.

Namun, rasio tidak boleh diasumsikan sama untuk semua produk. Nilai attenuation, impedansi input, rentang frekuensi, dan metode konversi harus diperiksa pada spesifikasi masing-masing probe.

Apa yang Membuat Pengukurannya Lebih Aman?

High Voltage Probe dirancang untuk mengurangi risiko terhadap pengguna dan instrumen melalui beberapa cara.

Pertama, probe menurunkan tegangan sebelum sinyal masuk ke alat ukur. Dengan demikian, terminal input multimeter atau osiloskop tidak menerima tegangan penuh dari objek yang diperiksa.

Kedua, bodi dan kabel probe menggunakan sistem isolasi yang dirancang untuk rentang tegangan tertentu. Bentuk probe biasanya juga memberikan jarak lebih panjang antara tangan pengguna dan titik bertegangan.

Ketiga, produk tertentu memiliki kategori pengukuran untuk lingkungan kerja tertentu. HIOKI P2010, misalnya, mendukung pengukuran hingga CAT III 2.000 V ketika digunakan bersama instrumen HIOKI yang kompatibel.

Meski demikian, kata “aman” tidak berarti bebas risiko. High Voltage Probe hanya boleh digunakan sesuai batas tegangan, kategori, konfigurasi, dan petunjuk produsennya.

Apa Itu Kategori CAT pada High Voltage Probe?

Kategori pengukuran menunjukkan kemampuan alat menghadapi transient dan tingkat energi pada lokasi pengukuran. Penilaian tidak cukup dilakukan berdasarkan angka tegangan maksimum saja.

Secara umum, lokasi pengukuran dapat memiliki kategori berbeda, mulai dari rangkaian elektronik berenergi terbatas hingga instalasi distribusi dan sumber listrik utama. Probe harus memiliki kategori yang sesuai atau lebih tinggi untuk lokasi yang diperiksa.

Hal ini penting karena tulisan “maksimum 15 kV” tidak otomatis berarti probe cocok untuk mengukur panel distribusi 1.000 V. Probe tersebut mungkin hanya dirancang untuk rangkaian internal dengan energi terbatas.

Untuk instalasi photovoltaic, distributor HIOKI menjelaskan bahwa peralatan pengukuran perlu mempertimbangkan kategori lingkungan sistem. P2010 dirancang untuk mendukung inspeksi instalasi PV hingga CAT III 2.000 V saat dipasangkan dengan alat ukur yang kompatibel.

Jenis High Voltage Probe

Jenis probe perlu dipilih berdasarkan sinyal dan instrumen yang digunakan.

1. High Voltage Probe untuk Multimeter

Jenis ini digunakan untuk memperluas rentang tegangan multimeter atau clamp meter. Probe menurunkan tegangan ke level yang dapat diterima oleh instrumen. Pengguna perlu memastikan impedansi input dan mode pengukuran alat sesuai dengan probe. Beberapa produk hanya memberikan hasil yang benar ketika digunakan bersama instrumen dengan impedansi atau mode khusus.

2. Single Ended High Voltage Probe

Single-ended probe biasanya digunakan untuk mengukur sinyal yang memiliki referensi terhadap ground. Jenis ini banyak digunakan bersama osiloskop untuk melihat waveform bertegangan tinggi.

High voltage single ended probe umumnya digunakan pada sinyal yang direferensikan ke ground. Karena referensinya terhubung ke ground, kesalahan penempatan ground lead dapat menyebabkan hubungan singkat atau bahaya terhadap operator dan alat.

3. High Voltage Differential Probe

Differential probe mengukur selisih tegangan antara dua titik tanpa mengasumsikan salah satunya berada pada potensial ground. Jenis ini cocok untuk pengujian:

• Inverter
• Motor drive
• Switching power supply
• DC bus
• Sistem baterai
• Power electronics
• Sinyal floating

High voltage differential probe juga memiliki kemampuan menolak tegangan common-mode. Fitur tersebut membantu pengukuran pada lingkungan power electronics yang memiliki noise dan kedua titik pengukurannya tidak berada pada potensial ground.

Baca di sini selengkapnya: Jenis Current Probe, Perbedaan, dan Rekomendasi dari HIOKI

High Voltage Probe Tidak Selalu Bisa Dipasangkan ke Semua Alat

Kompatibilitas menjadi bagian penting dalam pengukuran. Probe perlu disesuaikan dengan:

• Jenis instrumen utama
• Impedansi input
• Rentang masukan
• Konektor
• Mode pengukuran
• Rasio attenuation
• Bandwidth
• Kategori keselamatan

Menghubungkan probe ke instrumen yang tidak sesuai dapat menyebabkan pembacaan salah meskipun alat masih menampilkan angka.

Pada HIOKI P2010, pengguna harus memasangkannya dengan clamp meter atau digital multimeter HIOKI yang kompatibel dan memiliki mode DC High V Probe. Probe dan instrumen utamanya dijual sebagai perangkat terpisah atau tersedia dalam paket tertentu.

Langkah Pemeriksaan Sebelum Mengukur

Sebelum melakukan pengukuran, teknisi perlu memeriksa beberapa hal berikut:

1. Ketahui perkiraan tegangan maksimum sistem.
2. Pastikan jenis tegangan AC atau DC.
3. Tentukan kategori lokasi pengukuran.
4. Periksa rentang probe dan instrumen utama.
5. Pastikan probe kompatibel dengan alat ukur.
6. Periksa kabel, isolasi, konektor, dan ujung probe.
7. Pastikan tidak ada retakan, kotoran, atau kerusakan fisik.
8. Gunakan aksesori serta alat pelindung sesuai prosedur.
9. Ikuti petunjuk koneksi pada manual produk.
10. Jangan memegang bagian di luar batas pelindung jari.

Probe yang rusak atau pernah menerima tegangan di luar batasnya sebaiknya tidak langsung digunakan kembali sebelum diperiksa.

Kesalahan yang Perlu Dihindari

Beberapa kesalahan yang dapat membuat pengukuran High Voltage Probe berbahaya antara lain:

• Hanya melihat nilai tegangan maksimum tanpa memeriksa kategori CAT
• Menggunakan probe AC untuk pengukuran DC atau sebaliknya
• Mengabaikan batas common mode pada differential probe
• Memasang ground lead osiloskop ke titik yang bukan ground
• Menggunakan probe yang tidak kompatibel
• Mengabaikan rasio attenuation
• Menggunakan kabel atau ujung probe yang rusak
• Menyentuh bagian probe di depan finger guard
• Melakukan pengukuran di lingkungan lembap atau terkontaminasi
• Menganggap sistem sudah aman hanya karena telah dimatikan

Pada sistem bertegangan tinggi, kapasitor dan komponen penyimpan energi dapat tetap menyimpan muatan setelah sumber dimatikan. Karena itu, kondisi bebas tegangan perlu diverifikasi menggunakan prosedur yang berlaku.

Apakah High Voltage Probe Bisa Menggantikan Prosedur Keselamatan?

Tidak. Probe hanya merupakan salah satu bagian dari sistem pengukuran.

Keselamatan juga dipengaruhi oleh kompetensi teknisi, kondisi instalasi, penggunaan alat pelindung, batas pendekatan, prosedur isolasi energi, lingkungan kerja, dan kesiapan menghadapi kondisi darurat.

Pengukuran tegangan tinggi sebaiknya hanya dilakukan oleh personel yang memahami risikonya. Manual HIOKI juga menyarankan pengguna yang belum berpengalaman dalam pengukuran kelistrikan untuk memperoleh instruksi dari orang yang memiliki pengalaman sebelum menggunakan probe tegangan tinggi.

Pilih Probe Berdasarkan Aplikasinya

High Voltage Probe membantu menurunkan tegangan sebelum sinyal diteruskan ke instrumen utama. Namun, pemilihannya tidak boleh hanya berdasarkan nilai tegangan tertinggi.

Perhatikan jenis AC atau DC, rasio attenuation, bandwidth, kategori CAT, tegangan common-mode, kompatibilitas alat, serta karakteristik sumber yang diperiksa.

Untuk kebutuhan High Voltage Probe HIOKI P2010, multimeter, clamp meter, differential probe, dan instrumen kelistrikan profesional lainnya, EMS Technology dapat membantu menyediakan solusi pengukuran yang sesuai untuk instalasi panel surya, industri, maupun pekerjaan maintenance.



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ tentang High Voltage Probe

Apa fungsi High Voltage Probe?

High Voltage Probe digunakan untuk memperluas rentang pengukuran dengan menurunkan tegangan sebelum diteruskan ke multimeter atau osiloskop.

Apakah High Voltage Probe membuat tegangan menjadi tidak berbahaya?

Tidak. Probe menurunkan sinyal yang masuk ke instrumen, tetapi objek yang diukur tetap memiliki tegangan dan energi berbahaya.

Apa perbedaan single ended dan differential probe?

Single ended probe mengukur sinyal terhadap ground, sedangkan differential probe mengukur selisih tegangan antara dua titik.

Apakah semua High Voltage Probe bisa digunakan pada panel distribusi?

Tidak. Probe harus memiliki kategori CAT dan rating yang sesuai dengan lokasi pengukuran. Beberapa probe tegangan tinggi hanya ditujukan untuk rangkaian berenergi terbatas.

Apa pengganti HIOKI P2000?

HIOKI P2000 telah dihentikan dan digantikan oleh HIOKI P2010 DC High Voltage Probe.
