Dalam dunia kelistrikan modern, keselamatan dan efisiensi menjadi dua aspek yang tidak dapat ditawar. Untuk memastikan kedua aspek tersebut terpenuhi, insulation tester menjadi perangkat penting yang wajib dimiliki oleh setiap teknisi dan insinyur kelistrikan profesional. Dengan risiko korsleting yang meningkat 35% pada peralatan tua, insulation tester berperan vital dalam:
- Menambahkan statistik untuk otoritas
- Proposisi nilai yang lebih jelas
- Kemudahan pemindaian
Baik dalam skala industri, bangunan komersial, hingga instalasi rumah tangga, sistem kelistrikan yang andal hanya dapat dicapai apabila seluruh komponennya berada dalam kondisi prima, terutama dalam hal isolasi listrik.
Oleh karena itu, diperlukan alat yang mampu mendeteksi adanya penurunan kualitas isolasi sejak dini, sehingga tindakan perbaikan dapat dilakukan sebelum gangguan terjadi. Salah satu alat yang berperan penting dalam menjaga kualitas isolasi tersebut adalah insulation tester.
PT EMS Technology mengkhususkan diri dalam penyediaan peralatan pengujian dan pengukuran listrik berkualitas tinggi. PT EMS Technology fokus menyediakan solusi pengujian untuk berbagai sektor, seperti Otomotif, Elektronik, Home Appliances, Luminaries, Peralatan Audio-Visual & TI, hingga perangkat Elektromedis.
Dengan solusi yang andal dan layanan terpercaya, PT EMS Technology memastikan setiap produk memenuhi standar ketat demi menjawab kebutuhan spesifik industri Anda. Alat tersebut dirancang khusus untuk mengukur nilai tahanan isolasi pada komponen atau sistem kelistrikan. Dengan mengaplikasikan tegangan tinggi ke komponen yang diuji, insulation tester mampu mendeteksi adanya kebocoran arus yang tidak terlihat oleh alat ukur konvensional.
Apa Itu Insulation Tester?
Insulation tester adalah alat ukur kelistrikan yang digunakan untuk mengukur nilai tahanan isolasi suatu peralatan listrik, kabel, atau instalasi. Alat ini dirancang untuk mendeteksi adanya kerusakan atau penurunan kualitas isolasi yang dapat menyebabkan arus bocor, kegagalan sistem, hingga potensi bahaya keselamatan bagi pengguna.
Berbeda dengan multimeter biasa, insulation tester mampu memberikan tegangan uji yang jauh lebih tinggi. Tegangan tinggi ini diperlukan untuk mengetahui kondisi sebenarnya dari isolasi saat berada dalam tekanan listrik yang ekstrem. Hasil pengujian ini digunakan sebagai acuan untuk menentukan apakah sebuah sistem listrik masih layak untuk dioperasikan atau perlu dilakukan tindakan perbaikan.
Dalam praktiknya, insulation tester dapat digunakan untuk berbagai komponen kelistrikan seperti motor listrik, transformator, kabel distribusi, panel listrik, hingga instalasi rumah tangga. Oleh karena itu, pemahaman yang baik tentang fungsi dan cara kerja alat ini sangat penting bagi para teknisi dan engineer di berbagai sektor. Pastikan keandalan sumber daya Anda dengan battery tester berkualitas dari kami.
Cara Kerja Insulation Tester dalam Pengujian Kelistrikan
Prinsip kerja insulation tester didasarkan pada pengukuran tahanan isolasi antara dua titik, biasanya antara konduktor dan tanah, atau antar konduktor. Saat alat ini dioperasikan, tegangan DC tinggi akan diberikan ke sistem atau komponen yang diuji. Kemudian, arus bocor yang mengalir melalui isolasi akan diukur dan digunakan untuk menghitung nilai resistansi (dalam satuan Mega Ohm). Proses pengukuran ini biasanya berlangsung dalam beberapa detik hingga menit tergantung pada jenis alat dan pengaturan yang digunakan.
Beberapa insulation tester dilengkapi dengan fitur auto-discharge untuk memastikan bahwa setelah proses pengujian, tegangan residu yang tersisa dalam sistem dibuang secara aman. Dengan fitur-fitur tersebut, insulation tester tidak hanya berfungsi sebagai alat ukur biasa, tetapi juga sebagai alat diagnostik yang dapat membantu memprediksi umur isolasi dan memberikan rekomendasi pemeliharaan yang komprehensif.
Analisis daya yang akurat melalui power analyzer menjadi kunci dalam mengidentifikasi masalah potensial pada sistem kelistrikan sebelum berkembang menjadi kerusakan yang lebih serius.
| Jenis Peralatan/Instalasi | Tegangan Sistem | Tegangan Uji (VDC) | Nilai Minimum Acceptable | Nilai Good | Nilai Excellent | Standar Acuan | Action Required |
|---|---|---|---|---|---|---|---|
| Instalasi Rumah Tangga | 220V AC | 500V | 1 MΩ | 10 MΩ | >50 MΩ | IEC 60364-6 | <1 MΩ: Urgent repair |
| Kabel Power <1kV | 380-690V | 1000V | 1 MΩ | 20 MΩ | >100 MΩ | IEEE 43-2013 | <1 MΩ: Replace kabel |
| Motor Listrik AC (Low Voltage) | 380-690V | 500-1000V | 5 MΩ | 50 MΩ | >100 MΩ | IEEE 43-2013 | <5 MΩ: Service motor |
| Motor Listrik AC (Medium Voltage) | 3-13.8kV | 2500-5000V | 100 MΩ | 500 MΩ | >1000 MΩ | IEEE 43-2013 | <100 MΩ: Investigate |
| Transformator (Dry Type) | Varies | 2500-5000V | 1000 MΩ | 5000 MΩ | >10000 MΩ | IEEE C57.12.91 | <1000 MΩ: Dry out |
| Transformator (Oil Filled) | Varies | 2500-5000V | 500 MΩ | 2000 MΩ | >5000 MΩ | IEEE C57.12.90 | <500 MΩ: Oil analysis |
| Panel Listrik/Switchgear | 380-690V | 1000V | 10 MΩ | 100 MΩ | >500 MΩ | IEC 61439 | <10 MΩ: Clean & service |
| Kabel High Voltage (MV) | 6-35kV | 5000V | 100 MΩ/km | 1000 MΩ/km | >5000 MΩ/km | IEEE 400 | <100 MΩ: Urgent inspection |
| Generator/Alternator | Varies | 500-2500V | 5 MΩ | 100 MΩ | >500 MΩ | IEEE 43-2013 | <5 MΩ: Winding service |
| Busbar System | 380-690V | 1000V | 50 MΩ | 200 MΩ | >1000 MΩ | IEC 61439-6 | <50 MΩ: Clean busbar |
| Control Panel/PLC | 24-230V | 500V | 10 MΩ | 50 MΩ | >200 MΩ | IEC 60204-1 | <10 MΩ: Check moisture |
| Cable Junction Box | 380-690V | 1000V | 20 MΩ | 100 MΩ | >500 MΩ | IEC 60502 | <20 MΩ: Re-seal junction |
| Peralatan Medis | 110-230V | 500V | 2 MΩ | 10 MΩ | >50 MΩ | IEC 60601-1 | <2 MΩ: Cannot operate |
| Heater/Pemanas Industri | 380V | 1000V | 1 MΩ | 10 MΩ | >50 MΩ | NFPA 70 | <1 MΩ: Replace element |
Penggunaan kedua alat ini secara terpadu memungkinkan optimasi sistem Anda sehingga dapat beroperasi dengan efisiensi maksimal dan masa pakai yang lebih panjang. Selain itu, beberapa jenis insulation tester memiliki kemampuan untuk melakukan pengujian tipe-tipe tertentu, seperti Hioki IR5050. Hioki IR5050 dilengkapi dengan fitur canggih untuk melakukan pengujian diagnostik isolasi yang lebih mendalam, seperti:
-
Polarization Index (PI)
IR5050 mampu menghitung Polarization Index secara otomatis, yaitu rasio antara nilai tahanan isolasi setelah 10 menit dibandingkan dengan setelah 1 menit. Nilai PI ini memberikan wawasan mendalam terhadap kondisi isolasi, sangat berguna untuk mendeteksi degradasi akibat penuaan atau kontaminasi material isolasi.
-
Dielectric Absorption Ratio (DAR)
Alat ini juga mendukung perhitungan DAR, yakni rasio antara tahanan isolasi pada 60 detik dan 30 detik. Nilai DAR memberikan indikasi adanya kelembaban atau kotoran dalam material isolasi, yang berpotensi menurunkan performa listrik dalam jangka panjang.
-
Pengukuran Tegangan Tinggi dan Resistansi Tinggi

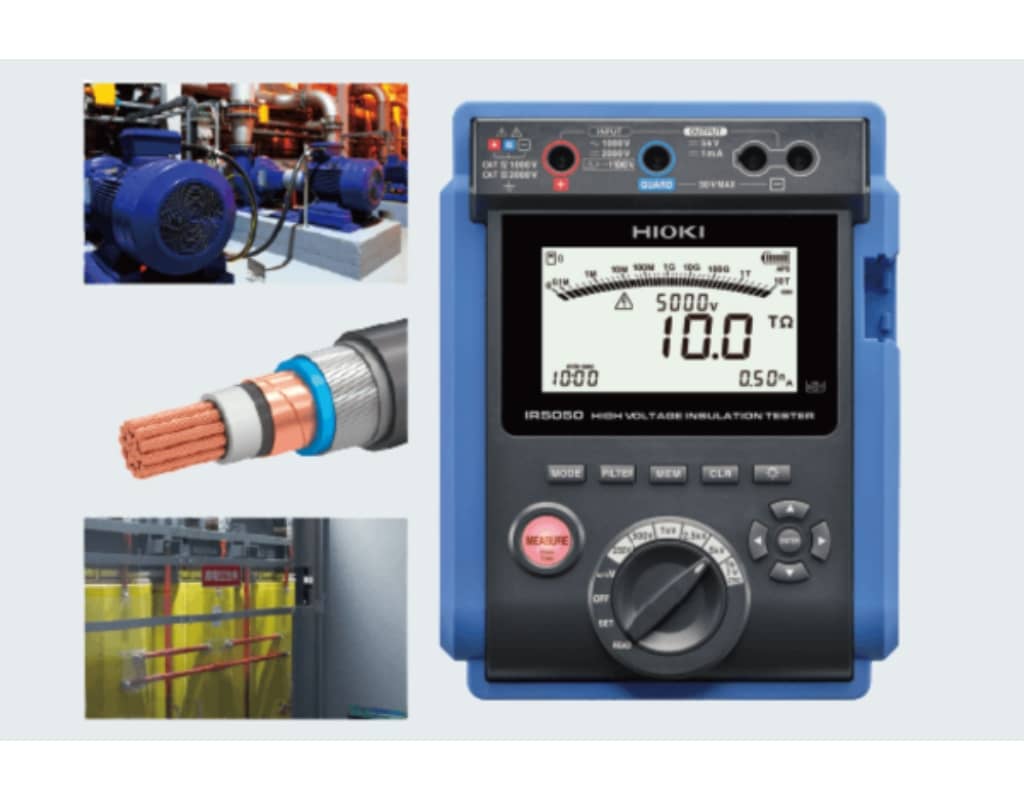

Hioki IR5050 menawarkan tegangan uji dari 250 V hingga 5.000 V dan dapat mengukur resistansi isolasi hingga 10 TΩ, menjadikannya sangat cocok untuk pengujian pada kabel, transformator, dan motor tegangan tinggi.
Fitur-fitur ini menjadikan Hioki IR5050 sebagai pilihan ideal untuk profesional kelistrikan yang membutuhkan data analisis isolasi secara menyeluruh, terutama dalam inspeksi rutin peralatan tegangan tinggi seperti transformator, kabel, dan motor industri. Dengan fitur-fitur tersebut, insulation tester tidak hanya berfungsi sebagai alat ukur biasa, tetapi juga sebagai alat diagnostik yang dapat membantu memprediksi umur isolasi.
‘Insulation resistance testing helps identify leaks in wire insulation that can be dangerous and costly.’ – (Source: Rockwell Automation)
Penggunaan thermal camera sebagai pendamping insulation tester memberikan dimensi visual yang sangat berharga. Thermal camera memungkinkan teknisi untuk melihat distribusi panas pada komponen listrik dan mengidentifikasi titik-titik panas (hot spots).
Sedangkan Insulation tester mampu memberikan rekomendasi pemeliharaan yang tepat berdasarkan hasil pengukuran. Analisis daya yang akurat menjadi kunci dalam optimasi sistem kelistrikan.

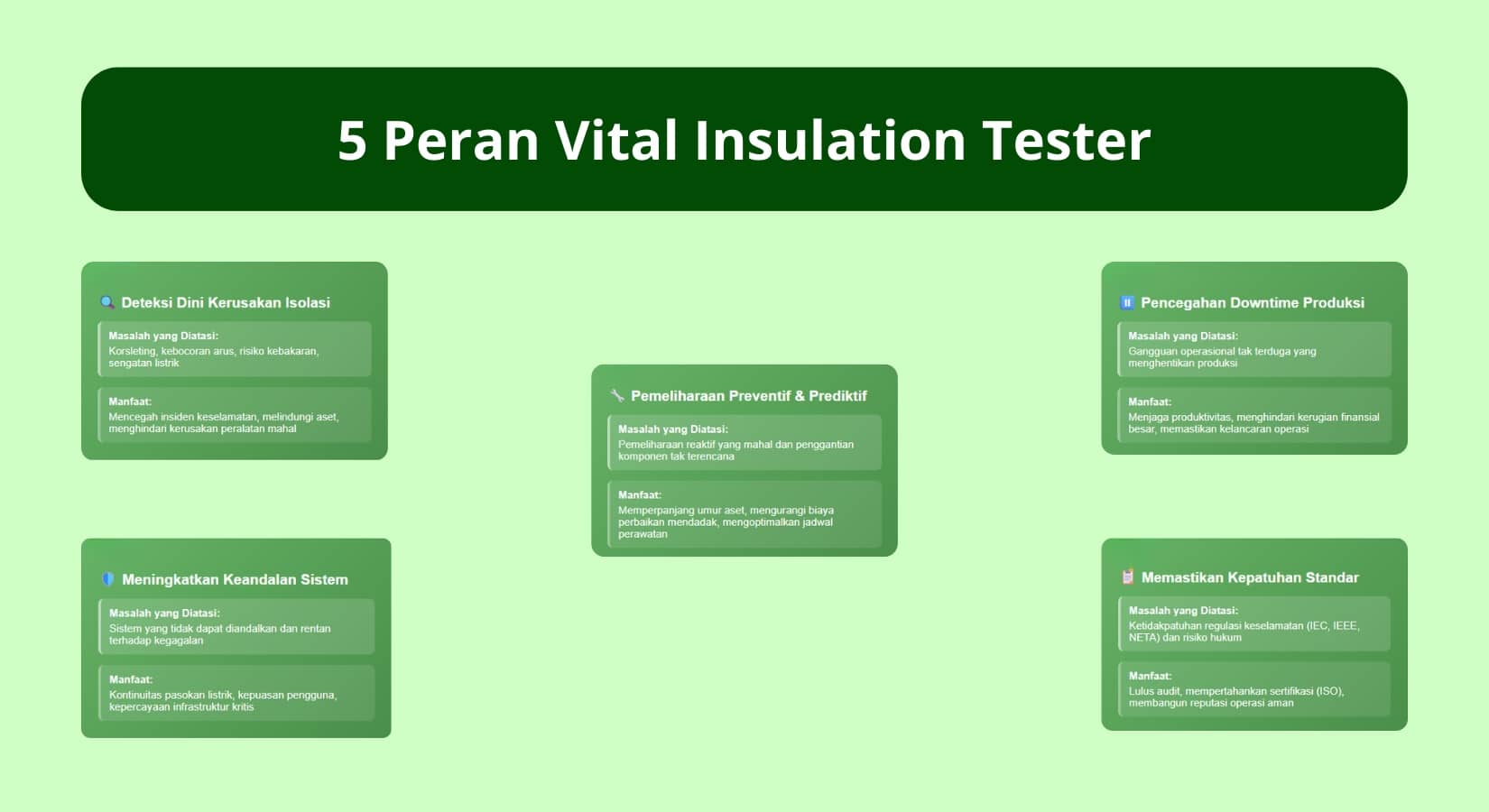

Peran Insulation Tester dalam Menjamin Keamanan dan Efisiensi Sistem Listrik
Insulation tester memainkan peran penting dalam menjaga keandalan dan keselamatan sistem kelistrikan. Penggunaan alat ini menjadi bagian integral dalam manajemen risiko serta peningkatan efisiensi operasional. Berikut adalah beberapa fungsi utamanya:
1. Deteksi Dini Kerusakan Isolasi
Isolasi yang baik akan mencegah terjadinya hubungan arus pendek (short circuit) dan kebocoran arus listrik. Jika terjadi penurunan kualitas isolasi, arus bocor dapat menyebabkan panas berlebih, percikan api, hingga kebakaran.
Dengan menggunakan insulation tester secara berkala, teknisi dapat mengidentifikasi potensi kegagalan pada sistem isolasi sebelum terjadi gangguan besar. Hal ini sangat penting untuk mencegah risiko seperti korsleting, kebakaran, atau kejutan listrik.
2. Pencegahan Downtime Produksi
Dalam lingkungan industri, downtime akibat kegagalan sistem kelistrikan dapat berdampak besar terhadap produktivitas dan biaya operasional. Insulation tester membantu mencegah hal tersebut dengan memberikan informasi tentang kondisi isolasi secara real-time. Perusahaan dapat melakukan pemeliharaan terjadwal dengan efisien, tanpa harus menunggu kerusakan terjadi terlebih dahulu.
3. Pemeliharaan Preventif dan Prediktif
Penggunaan insulation tester menjadi bagian dari strategi pemeliharaan preventif dan prediktif. Dengan melakukan pengujian berkala, perusahaan dapat merencanakan penggantian atau perbaikan komponen sebelum mengalami kerusakan total. Strategi ini terbukti dapat memperpanjang umur peralatan listrik dan mengurangi biaya perbaikan mendadak.
4. Memastikan Kepatuhan Terhadap Standar Keselamatan
Banyak standar internasional seperti IEC (International Electrotechnical Commission), IEEE (Institute of Electrical and Electronics Engineers), dan NETA (InterNational Electrical Testing Association) mensyaratkan pengujian isolasi sebagai bagian dari pemeriksaan dan sertifikasi sistem kelistrikan.
Insulation tester membantu para profesional dan teknisi untuk memenuhi persyaratan standar-standar tersebut dengan memberikan hasil pengukuran yang akurat dan dapat diandalkan. Kepatuhan terhadap standar ini juga menjadi aspek penting dalam audit keselamatan dan sertifikasi kualitas ISO.
5. Meningkatkan Keandalan Sistem
Keandalan sistem listrik adalah hal krusial dalam operasi industri, fasilitas kesehatan, gedung perkantoran, dan infrastruktur publik lainnya. Sistem yang andal akan menjamin kontinuitas pasokan listrik tanpa gangguan.
Pengujian isolasi dengan insulation tester membantu memastikan bahwa semua komponen sistem berada dalam kondisi optimal, sehingga mengurangi risiko gangguan operasional. Pantau kualitas daya listrik Anda dengan power quality meter dari EMS Technology.
Studi Kasus Penggunaan Insulation Tester di Industri Manufaktur dan Kelistrikan
Untuk memberikan gambaran nyata tentang bagaimana insulation tester digunakan dalam praktik, berikut ini adalah dua studi kasus yang relevan:
Studi Kasus 1: Pengujian Kabel Daya di Pabrik Manufaktur
Sebuah perusahaan manufaktur elektronik melakukan pemeliharaan rutin pada instalasi kabel daya yang tersebar di seluruh pabrik. Dengan menggunakan insulation tester dengan tegangan uji tinggi, teknisi dapat menemukan beberapa segmen kabel yang menunjukkan resistansi di bawah ambang batas.
Berdasarkan hasil tersebut, kabel-kabel tersebut segera diganti sebelum terjadi kegagalan sistem yang berpotensi menghentikan lini produksi. Selain itu, perusahaan ini juga menerapkan sistem pencatatan hasil pengujian menggunakan software monitoring yang terintegrasi dengan insulation tester. Data historis ini digunakan untuk menganalisis tren penurunan isolasi dari waktu ke waktu dan menentukan kapan kabel perlu diganti secara proaktif.
Studi Kasus 2: Inspeksi Panel Listrik di Gedung Komersial
Pada sebuah gedung perkantoran bertingkat, tim teknisi kelistrikan melakukan inspeksi tahunan terhadap seluruh panel distribusi listrik. Menggunakan insulation tester digital, mereka mengidentifikasi adanya penurunan nilai tahanan isolasi pada beberapa panel akibat kelembaban yang tinggi. Setelah dilakukan pengeringan dan penggantian komponen, sistem kembali berfungsi optimal tanpa gangguan.
Tim teknisi juga membuat dokumentasi visual dan tertulis sebagai bagian dari laporan audit keselamatan bangunan. Laporan ini kemudian digunakan sebagai dasar peningkatan sistem ventilasi dan perlindungan panel dari paparan kelembaban berlebih. Hal ini menunjukkan bahwa penggunaan insulation tester juga memiliki implikasi terhadap perencanaan desain sistem kelistrikan secara keseluruhan.
Jenis-Jenis Insulation Tester
Insulation tester hadir dalam berbagai bentuk dan kapasitas, disesuaikan dengan kebutuhan pengujian di lapangan. Pemilihan jenis alat yang tepat akan sangat menentukan akurasi hasil pengukuran serta efektivitas pekerjaan teknisi di lapangan. Berikut beberapa jenis insulation tester yang umum digunakan:
1. Analog Insulation Tester
Jenis ini menggunakan jarum penunjuk pada layar untuk menunjukkan nilai resistansi isolasi pada sistem kelistrikan. Walaupun terkesan tradisional, analog insulation tester masih banyak digunakan karena kehandalannya dalam lingkungan ekstrim seperti area dengan gangguan elektromagnetik tinggi. Selain itu, alat ini tidak memerlukan daya listrik eksternal untuk beroperasi, yang menjadikannya ideal untuk situasi darurat atau lokasi terpencil.
2. Digital Insulation Tester
Jenis ini menampilkan hasil pengukuran pada layar digital yang lebih mudah dibaca dan akurat. Banyak model digital juga dilengkapi dengan fitur tambahan seperti penyimpanan data, pengujian otomatis, dan konektivitas ke komputer atau perangkat seluler. Digital insulation tester sangat cocok digunakan dalam pekerjaan teknis yang memerlukan dokumentasi hasil pengujian, karena data dapat langsung diekspor untuk laporan atau analisis lanjutan.
3. High Voltage Insulation Tester
Jenis ini digunakan untuk pengujian pada sistem tegangan tinggi seperti transformator, kabel HV, dan motor industri besar. Alat ini mampu menghasilkan tegangan uji hingga 5.000 volt atau lebih. High voltage insulation tester juga dilengkapi sistem keamanan yang canggih untuk mencegah bahaya bagi operator saat digunakan di lingkungan kerja yang bertegangan tinggi dan berisiko tinggi.
4. Multifunction Tester
Perangkat ini menggabungkan fungsi insulation tester dengan alat uji kelistrikan lainnya, seperti pengukur tahanan tanah dan kontinuitas. Multifunction tester sangat berguna bagi teknisi lapangan yang memerlukan kepraktisan dan efisiensi, karena satu alat dapat menggantikan beberapa perangkat terpisah. Beberapa model bahkan mendukung pengujian grounding, loop impedance, dan RCD (Residual Current Device).
Apa perbedaan antara dielectric tester dan insulation tester?
Dielectric tester mengukur batas maksimum tegangan yang bisa ditahan isolasi sebelum rusak. Sementara itu, insulation tester mengukur tahanan isolasi terhadap arus bocor untuk menilai kualitas isolasi. Jadi, dielectric tester fokus pada ketahanan terhadap tegangan tinggi, sedangkan insulation tester fokus pada integritas isolasi saat beroperasi.
| Kriteria | Analog Tester | Digital Basic (HIOKI IR4057) | Digital Advanced (HIOKI IR5050) | Multifunction (HIOKI FT6031) | Rekomendasi Use Case |
|---|---|---|---|---|---|
| Tegangan Uji | 250-1000V | 250-1000V | 250-5000V | 250-1000V + Earth | Low voltage installation |
| Range Pengukuran | 0-2000 MΩ | 0-4000 MΩ | 0-10 TΩ | 0-4000 MΩ | High voltage equipment |
| Akurasi | ±10-15% | ±3% | ±0.5% | ±5% | Precision testing |
| Fitur PI/DAR | Tidak ada | Tidak ada | Ada (auto calculate) | Tidak ada | Diagnostic testing |
| Data Logging | Tidak ada | Basic (99 data) | Advanced (9999 data + USB) | Medium (999 data) | Documentation heavy |
| Display | Needle analog | LCD basic | Large LCD + graph | Multi-function LCD | Field readability |
| Auto Discharge | Manual | Ya | Ya (fast & safe) | Ya | Safety critical |
| Durability | Sangat tinggi | Tinggi | Sedang-Tinggi | Tinggi | Harsh environment |
| Battery Life | >1000 tests | 500-1000 tests | 300-500 tests | 400-800 tests | Remote location work |
| Additional Features | None | Basic memory | PI, DAR, temp compensation, comparator | Earth, continuity, RCD, loop | Comprehensive testing |
| Harga Range | Rp 3-8 juta | Rp 15-25 juta | Rp 45-80 juta | Rp 35-60 juta | Budget constraint |
| Training Required | Minimal | Low | Medium | Medium-High | User skill level |
| Compliance Report | Manual only | Print via adapter | Built-in USB + software | Bluetooth + app | Audit requirement |
| Weight | 1.5-2 kg | 1-1.5 kg | 1.2-1.8 kg | 1.5-2.5 kg | Portability need |
| IP Rating | IP40-50 | IP40 | IP40 | IP54 | Outdoor usage |
| Warranty | 1 tahun | 2 tahun | 3 tahun | 3 tahun | Long-term investment |
Faktor-Faktor yang Mempengaruhi Nilai Tahanan Isolasi
Nilai tahanan isolasi tidak bersifat tetap dan dapat dipengaruhi oleh berbagai faktor eksternal. Memahami faktor-faktor ini sangat penting agar hasil pengujian dapat diinterpretasikan dengan benar dan tidak menimbulkan kesalahan dalam pengambilan keputusan teknis.
1. Suhu Lingkungan
Suhu yang tinggi cenderung menurunkan nilai tahanan isolasi. Hal ini disebabkan karena peningkatan suhu akan meningkatkan mobilitas ion dalam bahan isolasi, sehingga meningkatkan arus bocor.
Pengujian dalam climatic chamber menjadi solusi ideal untuk mengevaluasi performa isolasi pada berbagai kondisi suhu, memungkinkan teknisi mendapatkan data komprehensif tentang karakteristik ketahanan.
Oleh karena itu, pengujian sebaiknya dilakukan dalam kondisi standar atau dengan koreksi nilai berdasarkan suhu. Beberapa insulation tester bahkan dilengkapi sensor suhu otomatis untuk membantu penyesuaian hasil uji.
2. Kelembapan
Lingkungan lembab dapat menyebabkan akumulasi uap air pada permukaan isolasi, yang menurunkan resistansi dan dapat menyebabkan pembacaan yang tidak akurat. Dalam kondisi ini, nilai yang ditampilkan oleh insulation tester bisa jauh lebih rendah dari kondisi aktual. Oleh sebab itu, disarankan untuk melakukan pengujian dalam kondisi lingkungan yang kering, atau menggunakan alat pengering terlebih dahulu pada objek yang diuji.
3. Kontaminasi dan Polusi
Debu, minyak, atau zat kimia lain yang menempel pada permukaan isolasi dapat mempengaruhi hasil pengujian. Kontaminasi ini menciptakan jalur konduktif tambahan yang memperbesar arus bocor. Sebelum melakukan pengujian, sangat disarankan untuk membersihkan permukaan perangkat secara menyeluruh agar hasil pengukuran mencerminkan kondisi sebenarnya dari material isolasi.
4. Usia dan Degradasi Material
Semakin tua usia komponen, semakin besar kemungkinan degradasi isolasi yang terjadi akibat penuaan material atau kerusakan mekanis. Isolasi yang sudah retak atau getas karena usia dapat menunjukkan nilai tahanan yang menurun drastis. Oleh karena itu, pengujian berkala sangat penting untuk mendeteksi penurunan performa sebelum terjadi kegagalan.
5. Tegangan Pengujian yang Digunakan
Nilai tahanan yang terbaca bisa berbeda tergantung pada tegangan uji yang digunakan. Tegangan yang terlalu rendah mungkin tidak cukup untuk mengungkapkan cacat mikro dalam isolasi, sementara tegangan yang terlalu tinggi bisa mempercepat kerusakan isolasi. Pemilihan tegangan uji yang tepat menjadi faktor krusial dalam pengujian. Lakukan pengujian tegangan tinggi dengan aman menggunakan alat hipot dari kami.
| Hasil Pengukuran | Kemungkinan Penyebab | Gejala yang Mungkin Muncul | Tingkat Risiko | Tindakan Immediate | Tindakan Long-term | Timeline | Estimasi Biaya |
|---|---|---|---|---|---|---|---|
| Nilai Terus Menurun Saat Diukur | Isolasi basah, kontaminasi kelembaban | Intermittent trip, leakage current | HIGH | Stop operasi, keringkan dengan heater/lampu | Seal enclosure, improve ventilation, conformal coating | 1-3 hari | Rp 5-15 juta |
| Nilai Sangat Rendah (<1 MΩ) | Isolasi rusak parah, kabel terkelupas, short partial | Frequent MCB trip, burning smell, overheating | CRITICAL | Isolate equipment immediately, tag-out | Replace cable/component, rewinding motor | 3-7 hari | Rp 20-200 juta |
| Nilai Fluktuatif (Naik-turun) | Koneksi loose, korosi terminal, cracked insulation | Unstable operation, intermittent error | MEDIUM-HIGH | Check & tighten connections, clean terminals | Replace connector, apply anti-corrosion | 1-2 hari | Rp 3-10 juta |
| Nilai Menurun 50% dari Baseline | Aging normal, thermal degradation, mechanical stress | Performance degradation, efficiency drop | MEDIUM | Increase monitoring frequency (monthly → weekly) | Schedule replacement within 6-12 months | 6-12 bulan | Rp 10-50 juta |
| Nilai OK tapi PI <1.5 | Moisture absorption, contamination in winding | Tidak terlihat (hidden defect) | MEDIUM | Dry out using oven or heat lamps (80-100°C, 24-48 jam) | Investigate source of moisture, seal better | 2-5 hari | Rp 5-20 juta |
| Nilai OK tapi DAR <1.25 | Surface contamination, dust, oil residue | Tidak terlihat initially | LOW-MEDIUM | Clean thoroughly with isopropyl alcohol, dry | Improve cleanliness protocol, enclosure | 1 hari | Rp 1-5 juta |
| Nilai Berbeda Antar Phase (>30%) | Unbalanced degradation, one phase worse | Unbalanced voltage, vibration | MEDIUM-HIGH | Investigate worst phase, consider rewinding/replacement | Analyze root cause (overload? thermal?) | 3-10 hari | Rp 15-80 juta |
| Nilai Tinggi tapi Equipment Tidak Normal | False reading (test voltage too low, improper connection) | Masalah operasional tetap ada | INVESTIGATE | Re-test dengan proper procedure, higher voltage | Training teknisi, verify test method | 1 hari | Rp 0-2 juta |
| Nilai Menurun Drastis Setelah Load Test | Thermal breakdown under load, poor heat dissipation | Overheating during operation | HIGH | Reduce load, improve cooling, check ventilation | Upgrade cooling system, thermal analysis | 3-14 hari | Rp 10-100 juta |
| Nilai OK tapi Ground Fault Tetap Terjadi | Faulty RCD/ELCB, other ground path, TN-S issue | Nuisance tripping, safety concern | MEDIUM | Test ground system, check RCD calibration | Fix grounding system, replace RCD | 2-5 hari | Rp 5-30 juta |
Rekomendasi Praktik Terbaik Saat Menggunakan Insulation Tester
Agar hasil pengujian menggunakan insulation tester dapat diandalkan dan aman, beberapa praktik terbaik berikut perlu diperhatikan. Mengikuti prosedur standar akan mengurangi risiko kesalahan dan meningkatkan validitas data pengukuran.
1. Pastikan Sistem dalam Kondisi Aman
Selalu pastikan peralatan dalam kondisi mati (non-energized) sebelum melakukan pengujian. Melakukan pengujian pada sistem yang masih bertegangan sangat berbahaya dan dapat merusak alat maupun membahayakan pengguna. Gunakan lock-out/tag-out (LOTO) jika perlu.
2. Lepaskan Beban Sebelum Pengujian
Lepaskan beban atau sambungan ke perangkat lain untuk mencegah gangguan hasil uji. Beberapa komponen dapat memberikan hasil palsu atau bahkan rusak akibat pengujian tegangan tinggi.
3. Gunakan Alat Pelindung Diri (APD)
Keselamatan operator harus selalu menjadi prioritas. Gunakan alat pelindung diri seperti sarung tangan isolasi, sepatu safety, dan pelindung wajah sesuai standar keselamatan kerja.
4. Kalibrasi dan Perawatan Alat Secara Berkala
Lakukan kalibrasi alat secara berkala agar hasil pengukuran tetap akurat. Insulation tester yang tidak dikalibrasi dapat memberikan data yang salah dan menyesatkan keputusan teknis.
5. Dokumentasikan Hasil Pengujian
Catat dan dokumentasikan hasil pengujian secara sistematis untuk keperluan pemantauan jangka panjang. Riwayat data ini sangat berguna untuk melakukan analisis tren degradasi dan merencanakan jadwal pemeliharaan ke depan.
6. Perhatikan Waktu Pengujian
Waktu pengujian yang ideal biasanya berkisar antara 1 hingga 10 menit tergantung jenis pengujian dan perangkat yang diuji. Pengujian yang terlalu cepat bisa melewatkan deteksi kerusakan mikro, sedangkan pengujian terlalu lama berisiko merusak isolasi yang sudah lemah.
Dengan memahami jenis insulation tester, faktor yang mempengaruhi hasil uji, serta praktik penggunaannya, teknisi dan engineer dapat lebih optimal dalam menjaga keandalan sistem kelistrikan. Investasi dalam pengetahuan dan alat yang tepat akan memberikan perlindungan jangka panjang terhadap kerugian akibat gangguan listrik.
HIOKI Insulation tester IR5050 merupakan alat uji penting yang berfungsi untuk mengukur kualitas isolasi dalam sistem kelistrikan. Prinsip kerjanya yang sederhana namun efektif menjadikannya alat wajib dalam pemeliharaan peralatan listrik, baik di lingkungan industri maupun bangunan komersial.
Dengan penggunaan yang tepat, insulation tester dapat membantu mendeteksi potensi kerusakan sejak dini, meningkatkan efisiensi, serta memastikan keselamatan pengguna. Insulation tester tidak hanya menjadi alat ukur teknis, tetapi juga bagian dari strategi manajemen risiko dan optimasi operasional. Dalam jangka panjang, investasi dalam alat ini dapat memberikan penghematan biaya signifikan dan meningkatkan umur pakai peralatan listrik.
Jika Anda sedang mencari alat uji dan ukur berkualitas, termasuk insulation tester dengan teknologi terbaru, PT EMS Technology hadir sebagai mitra terpercaya. Kami menyediakan berbagai pilihan alat ukur dengan standar mutu tinggi serta layanan purna jual yang profesional.
Didukung oleh tim teknisi berpengalaman, kami juga menyediakan konsultasi teknis dan pelatihan penggunaan alat untuk memastikan Anda mendapatkan hasil pengujian yang akurat dan efisien. Jngan ragu untuk menghubungi tim kami untuk konsultasi produk maupun kebutuhan pengujian kelistrikan Anda. Tingkatkan keamanan sistem listrik Anda dengan solusi dari PT EMS Technology.
FAQ
Apa pengertian Insulation Tester serta fungsi dan cara kerjanya?
Insulation tester adalah alat ukur kelistrikan untuk mengukur tahanan isolasi peralatan, kabel, atau instalasi. Cara kerjanya yaitu dengan memberikan tegangan DC tinggi lalu mengukur arus bocor untuk menghitung resistansi.
Apa perbedaan utama insulation tester dan multimeter biasa?
Insulation tester punya tegangan uji jauh lebih tinggi untuk mengetahui kondisi isolasi saat tekanan listrik ekstrem.
Apa saja fungsi penting insulation tester untuk keamanan dan efisiensi listrik?
Fungsinya mendeteksi dini kerusakan isolasi, mencegah downtime, mendukung pemeliharaan preventif, memastikan standar keselamatan, dan meningkatkan keandalan sistem.
Apa faktor yang bisa pengaruhi hasil ukur tahanan isolasi?
Suhu, kelembapan, kontaminasi, usia material, dan tegangan pengujian bisa mempengaruhi nilai tahanan isolasi yang terukur.
