Insulation Tester atau alat uji isolasi listrik merupakan perangkat penting dalam industri kelistrikan untuk mengukur nilai resistansi isolasi pada peralatan listrik. Penggunaan alat ini bertujuan untuk memastikan keamanan, keandalan, serta mencegah potensi gangguan sistem listrik akibat kegagalan isolasi.
Alat ini sering digunakan dalam instalasi baru, pemeliharaan berkala, serta troubleshooting sistem kelistrikan. Agar pengukuran yang dilakukan memberikan hasil yang akurat dan sesuai standar industri, penting untuk memahami langkah-langkah penggunaannya dengan benar, faktor yang memengaruhi akurasi, serta cara memilih alat yamg sesuai kebutuhan.
Langkah-Langkah Menggunakan HIOKI Insulation Tester Sesuai Standar Industri
1. Pastikan Peralatan Tidak Aktif
Sebelum melakukan pengujian, pastikan seluruh peralatan listrik dalam kondisi mati dan tidak terhubung ke sumber tegangan. Hal ini penting untuk mencegah kerusakan alat ukur serta risiko keselamatan operator. Gunakan penguji tegangan seperti Battery Tester untuk memastikan tidak ada listrik yang mengalir pada peralatan yang akan diuji.
2. Persiapkan Alat dan Periksa Kondisi Fisik
Periksa kondisi fisik Insulation Tester, termasuk kabel dan probe pengujian. Pastikan tidak ada kerusakan atau keausan yang dapat mempengaruhi hasil pengukuran. Alat yang rusak bisa memberikan hasil yang tidak akurat dan bahkan membahayakan pengguna.
3. Pahami Instruksi Manual Penggunaan Alat
Setiap model Insulation Tester memiliki karakteristik tersendiri. Baca dan pahami buku manual agar dapat mengoperasikan alat secara maksimal dan sesuai spesifikasi pabrikannya.
4. Hubungkan Probe ke Titik Uji
Sambungkan lead uji ke titik-titik yang akan diukur, seperti antara konduktor dan tanah atau antara dua konduktor. Pastikan koneksi dilakukan dengan kokoh dan aman agar tidak terjadi hubungan longgar yang bisa menyebabkan percikan atau pembacaan yang tidak stabil.
5. Pilih Tegangan Uji yang Sesuai
Sesuaikan tegangan uji pada alat dengan standar pengujian yang berlaku untuk peralatan yang diuji, biasanya berkisar antara 250V hingga 1000V. Beberapa perangkat seperti Hipot Tester memungkinkan pengujian dengan tegangan yang lebih tinggi, hingga 5000V, untuk aplikasi tertentu.

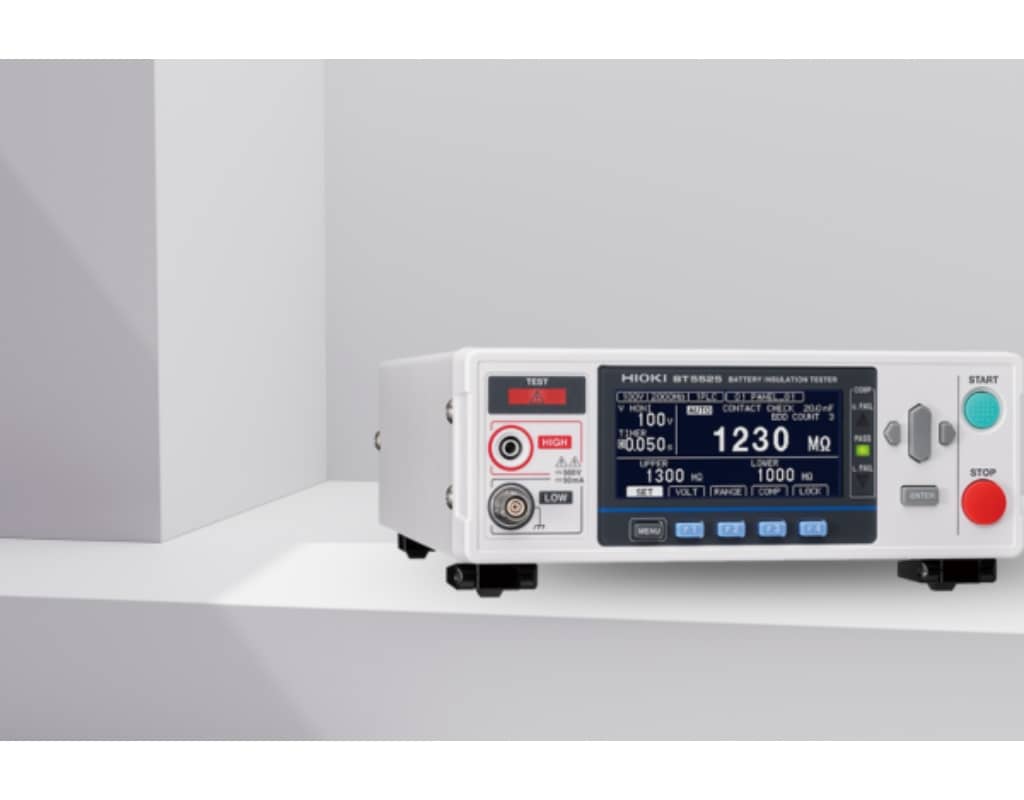

Sebagai contoh spesifik, jika Anda menggunakan HIOKI BT5525 sebagai Battery Insulation Tester, Anda akan memilih tegangan uji yang sesuai untuk sel atau modul baterai, biasanya berkisar antara 25 V hingga 500 V, dengan kemampuan pengaturan hingga 1 V.
| Equipment Type | Rated Voltage | Recommended Test Voltage | Test Duration | Minimum Acceptable | Good Value | Excellent Value | Pass Criteria Formula | Standard Reference | Recommended Tester |
|---|---|---|---|---|---|---|---|---|---|
| Household Wiring | 110-230V AC | 500V DC | 60 seconds | 1 MΩ | 10 MΩ | >50 MΩ | >1 MΩ | IEC 60364-6 | HIOKI IR4057-50 |
| Control Circuit | 24-120V DC/AC | 500V DC | 60 seconds | 5 MΩ | 20 MΩ | >100 MΩ | kV+1 MΩ | IEC 60204-1 | HIOKI IR4057-50 |
| Industrial Wiring | 380-690V AC | 1000V DC | 60 seconds | 1 MΩ | 20 MΩ | >100 MΩ | kV+1 MΩ | IEEE 43-2013 | HIOKI IR4057-50 |
| Motor <1kV | 230-690V | 500-1000V DC | 1 min + 10 min (PI) | 5 MΩ | 50 MΩ | >100 MΩ | 100 MΩ + 1 MΩ/kV | IEEE 43-2013 | HIOKI IR5050 |
| Motor 1-5kV | 2.3-4.16kV | 2500V DC | 1 min + 10 min (PI) | 100 MΩ | 500 MΩ | >1000 MΩ | 100 MΩ + 1 MΩ/kV | IEEE 43-2013 | HIOKI IR5050 |
| Motor >5kV | 6.6-13.8kV | 5000V DC | 1 min + 10 min (PI) | 500 MΩ | 2000 MΩ | >5000 MΩ | 100 MΩ + 1 MΩ/kV | IEEE 43-2013 | HIOKI IR5051 |
| Generator/Alternator | Varies | 500-2500V DC | 1 min + 10 min (PI) | 5 MΩ | 100 MΩ | >500 MΩ | 100 MΩ + 1 MΩ/kV | IEEE 43-2013 | HIOKI IR5050 |
| Transformer Dry | 2.3-34.5kV | 2500-5000V DC | 10 minutes | 1000 MΩ | 5000 MΩ | >10000 MΩ | Contact manufacturer | IEEE C57.12.91 | HIOKI IR5051 |
| Transformer Oil | 2.3-230kV | 2500-5000V DC | 10 minutes | 500 MΩ | 2000 MΩ | >5000 MΩ | Contact manufacturer | IEEE C57.12.90 | HIOKI IR5051 |
| Cable <1kV | 300-1000V | 500-1000V DC | 60 seconds | 1 MΩ | 20 MΩ | >100 MΩ | >1 MΩ or per length | IEC 60502 | HIOKI IR4057-50 |
| Cable 1-35kV | 3.3-35kV | 2500-5000V DC | 5 minutes | 100 MΩ/km | 1000 MΩ/km | >5000 MΩ/km | Per IEC 60840 | IEEE 400 | HIOKI IR5051 |
| Switchgear/Panel | 380-690V | 1000V DC | 60 seconds | 10 MΩ | 100 MΩ | >500 MΩ | >10 MΩ | IEC 61439 | HIOKI IR4057-50 |
| Bus Duct | 380-690V | 1000V DC | 60 seconds | 50 MΩ | 200 MΩ | >1000 MΩ | >50 MΩ | IEC 61439-6 | HIOKI IR4057-50 |
| Medical Equipment | 110-230V | 500V DC | 60 seconds | 2 MΩ (patient conn) | 10 MΩ | >50 MΩ | >2 MΩ or 500V/leak<5μA | IEC 60601-1 | HIOKI IR4057-50 |
| Solar PV String | 600-1500V DC | 1000-2000V DC | 4 sec (live test) | 100 MΩ | 500 MΩ | >1000 MΩ | >1 MΩ or per module | IEC 62446-1 | HIOKI IR5051 (live test) |
| EV Battery Pack | 200-800V DC | 500V DC | 10-60 seconds + BDD | 100 Ω/V | 500 Ω/V | >1000 Ω/V | >100 Ω/V or per OEM | ISO 6469-3 | HIOKI BT5525 |
| UPS System | 220-480V | 500-1000V DC | 60 seconds | 10 MΩ | 100 MΩ | >500 MΩ | >10 MΩ | IEC 62040-1 | HIOKI IR4057-50 |
| Capacitor Bank | 380-35kV | Do NOT test with insulation tester | – | – | – | – | Use capacitance meter | IEEE 18 | Specialized equipment |
6. Lakukan Pengukuran dan Amati Hasil
Nyalakan alat dan lakukan pengukuran sesuai petunjuk penggunaan. Biarkan alat bekerja selama beberapa detik untuk mendapatkan hasil yang stabil. Hasil akan ditampilkan dalam satuan megaohm (Ω), dan dapat menunjukkan kondisi isolasi secara keseluruhan.
Pada HIOKI BT5525, selain nilai resistansi isolasi, Anda juga perlu memperhatikan hasil dari fungsi Break Down Detect(BDD) yang menunjukkan potensi cacat isolasi mikro pada baterai.
7. Catat dan Evaluasi Hasil Pengujian
Catat hasil pengukuran dan bandingkan dengan nilai referensi atau standar dari pabrikan. Nilai resistansi yang tinggi menunjukkan isolasi yang baik, sedangkan nilai rendah dapat mengindikasikan adanya degradasi atau kerusakan isolasi. Lakukan analisa lebih lanjut bila ditemukan nilai resistansi yang mencurigakan.
8. Matikan Alat dan Lepaskan Koneksi dengan Aman
Setelah pengujian selesai, matikan alat dan lepaskan koneksi secara hati-hati. Beberapa Insulation Tester menyimpan muatan listrik sesaat setelah digunakan. Disarankan untuk membuang muatan sisa melalui fitur “discharge” pada alat sebelum memegang lead uji.
9. Lakukan Dokumentasi
Simpan hasil pengujian dalam format digital atau manual sebagai bagian dari catatan pemeliharaan. Dokumentasi ini penting untuk analisa jangka panjang dan pengambilan keputusan pemeliharaan di masa mendatang. Dengan integrasi alat modern seperti HIOKI Indonesia, semua data dapat disinkronkan dengan perangkat lunak analisis untuk mempermudah pelacakan performa peralatan.
| Step | Prosedur Detail | ✅ Correct Practice | ❌ Common Mistake | Dampak Jika Salah | Prevention Tips | Time Required | Safety Level |
|---|---|---|---|---|---|---|---|
| 1. Pre-Test Safety | Pastikan equipment de-energized | LOTO procedure, verify with voltage tester, wait 5× time constant for discharge | Assume equipment off tanpa verifikasi | Shock hazard, damaged tester, false reading | Use non-contact voltage detector + contact tester double-check | 5-10 menit | CRITICAL |
| 2. Visual Inspection | Check tester & test leads | Inspect insulation, connectors, strain relief; test leads should be CAT-rated | Use damaged/worn test leads | Inaccurate reading, safety hazard, equipment damage | Monthly visual check, annual electrical check, proper storage | 2-3 menit | HIGH |
| 3. Environmental Check | Measure temp & humidity | Record ambient: temp 20-25°C, RH <70% ideal; clean & dry test surface | Test in rain/high humidity without noting | False low reading (moisture conductive path) | Use temp/humidity meter, delay test if >80% RH, use heater/dehumidifier | 2-5 menit | MEDIUM |
| 4. Equipment Preparation | Disconnect & isolate circuit | Remove all loads, disconnect both ends if cable, remove fuses/open breakers | Test with load connected | Damage to connected equipment, false reading | Tag both ends, photograph connections for reassembly | 10-20 menit | HIGH |
| 5. Surface Cleaning | Clean test points | Use isopropyl alcohol, lint-free cloth; dry thoroughly; remove oil/grease/dust | Test dirty/contaminated surface | Surface leakage path → false low reading | Keep cleaning kit on hand, inspect under UV light if available | 3-8 menit | MEDIUM |
| 6. Tester Setup | Select proper voltage & range | Match test voltage to equipment rating (see IEEE 43), auto-range if available | Use arbitrary voltage without referencing standard | Over-test (damage) or under-test (miss defect) | Carry voltage selection chart, use lowest voltage first | 1-2 menit | HIGH |
| 7. Connection | Attach test leads properly | Red to conductor, black to ground/shield/frame; tight connection, no stress on leads | Loose connection, reverse polarity | Unstable reading, arcing, false result | Use alligator clips with serrated jaws, avoid lead movement during test | 2-4 menit | MEDIUM-HIGH |
| 8. Initial Test | First stabilization reading | Press TEST, wait 15-30 seconds for stable reading, observe trending | Record immediately without stabilization | Capture transient value, not true insulation resistance | Watch for declining/rising trend, wait for plateau | 30-60 detik | MEDIUM |
| 9. Timed Reading | Standard 1-minute test | Continue test to 60 seconds, record value at 60s mark precisely | Stop test randomly, inconsistent timing | Cannot compare with baseline/standards | Use tester with timer alarm, note if value still changing | 1 menit | MEDIUM |
| 10. Diagnostic Test (if needed) | PI/DAR calculation | For motors >5HP: continue to 10 min for PI (10min/1min ratio) | Skip diagnostic when values are marginal | Miss moisture/contamination indicators | Auto-calculate PI/DAR with HIOKI IR5050/5051 | 10 menit | MEDIUM |
| 11. Discharge | Safe voltage removal | Use tester’s auto-discharge, OR manually ground via insulated discharge stick for 4× test time | Disconnect immediately, touch with bare hands | Shock hazard, capacitive kickback | Verify discharge with voltage tester before touching | 10-30 detik | CRITICAL |
| 12. Documentation | Record all data | Log: equipment ID, test voltage, temp, humidity, all phase values, PI/DAR, pass/fail, action | Write incomplete notes, forget environmental factors | Cannot trending analysis, unreliable comparison | Use pre-printed forms or digital app (HIOKI bluetooth) | 3-5 menit | LOW |
| 13. Analysis | Compare with standards | Check against IEEE 43, IEC 60364-6, manufacturer specs; temperature-correct values | Compare raw values without correction | False pass/fail determination | Use correction factor table, digital tester with auto-correction | 2-5 menit | MEDIUM |
| 14. Reconnection | Restore circuit safely | Reconnect in reverse order of disconnection, verify connections, remove LOTO | Rush reconnection, skip verification | Wrong phase connection, loose connection → future failure | Use connection diagram/photo, torque wrench for terminals | 10-20 menit | HIGH |
Faktor-Faktor yang Mempengaruhi Akurasi Pengukuran dan Cara Menghindari Kesalahan
1. Kelembapan dan Suhu Lingkungan
Kelembapan tinggi dapat menurunkan resistansi isolasi dan memberikan hasil pembacaan yang tidak akurat. Lakukan pengujian di lingkungan yang kering dan suhu stabil jika memungkinkan. Gunakan climatic chamber untuk memastikan kondisi lingkungan ideal, terutama saat pengujian yang memerlukan kontrol ketat terhadap suhu dan kelembapan.
2. Kondisi Kabel Uji
Kabel yang aus atau terkelupas dapat menyebabkan kebocoran arus atau gangguan sinyal. Gunakan kabel berkualitas baik dan rutin lakukan pengecekan fisik. Penyimpanan kabel yang tidak tepat juga bisa memperpendek usia pakai kabel.
3. Tegangan Uji Tidak Sesuai
Menggunakan tegangan uji yang terlalu tinggi atau terlalu rendah dari spesifikasi alat yang diuji dapat menyebabkan kesalahan hasil. Pastikan tegangan uji sesuai standar atau rekomendasi produsen peralatan.
4. Pengaruh Medan Elektromagnetik
Lingkungan dengan banyak peralatan listrik aktif dapat menimbulkan interferensi elektromagnetik yang mempengaruhi akurasi pembacaan. Hindari pengujian di lokasi dengan interferensi tinggi, atau gunakan alat dengan pelindung terhadap interferensi. Misalnya, pengujian menggunakan thermal camera di area dengan medan elektromagnetik tinggi memerlukan perlindungan khusus agar hasil tetap akurat.
5. Waktu Pengujian yang Terlalu Singkat
Waktu pengujian yang terlalu cepat dapat menyebabkan hasil yang belum stabil. Berikan waktu beberapa detik agar hasil pembacaan menjadi konstan sebelum mencatatnya. Beberapa peralatan bahkan membutuhkan waktu pengujian lebih lama untuk mendapatkan hasil akurat.
6. Kontaminasi Permukaan Peralatan
Debu, minyak, atau kotoran pada permukaan peralatan yang diuji dapat mempengaruhi hasil resistansi isolasi. Bersihkan peralatan sebelum dilakukan pengujian. Gunakan bahan pembersih yang sesuai agar tidak merusak isolasi.
7. Kondisi Baterai Alat
Baterai yang lemah dapat menyebabkan ketidakstabilan output tegangan uji dan mempengaruhi keakuratan pengukuran. Pastikan baterai dalam kondisi penuh atau gunakan adaptor bila tersedia. Untuk alat seperti power analyzer atau thermal camera, stabilitas daya sangat penting agar pembacaan tidak terganggu.
Dengan memperhatikan faktor-faktor ini, pengujian akan lebih akurat dan andal, menghasilkan data yang dapat diandalkan untuk analisis lebih lanjut.
| Masalah/Gejala | Kemungkinan Penyebab | Diagnostic Steps | Solusi Immediate | Solusi Permanent | Prevention | Confidence Level |
|---|---|---|---|---|---|---|
| Reading Unstable/Fluctuating | Loose connection | Check all connections, wiggle leads during test | Re-tighten, use locking connectors | Replace worn connectors, use strain relief | Torque wrench for connections | High |
| EMI interference | Move away from motors, VFDs, radio transmitters | Shield test leads, ground equipment | Use shielded test leads, test at night/shutdown | Minimize active equipment nearby | Medium | |
| Surface contamination | Visual inspection under magnification | Clean with isopropyl alcohol, dry | Improve enclosure sealing, regular cleaning | Monthly cleaning schedule | High | |
| Equipment not fully discharged | Check with voltage tester | Wait 10× time constant, force discharge | Add discharge resistor to circuit | Standard discharge procedure | High | |
| Reading Too Low (<expected) | Moisture in insulation | Check humidity, look for condensation | Dry with heat lamp/oven 80-100°C for 24-48h | Improve sealing, add heaters, relocate | Dehumidifier, IP rating upgrade | High |
| Insulation actually degraded | Visual inspection, thermal image, check history | If confirmed, plan replacement | Replace cable/rewinding/upgrade | Condition-based monitoring | High | |
| Wrong test voltage (too low) | Verify voltage setting vs standard | Re-test with correct voltage | Create voltage selection chart | Laminated reference card | Medium | |
| Ground loop/parallel path | Check for unintended ground connections | Isolate completely, test each leg separately | Fix grounding system, TN-S to TN-C-S | Ground system audit | Medium | |
| Reading Too High (seems too good) | Poor contact/open circuit | Check continuity first with ohmmeter | Clean contacts, improve connection | Replace corroded terminals | Anti-corrosion treatment | High |
| Testing wrong points | Verify test point diagram | Re-identify correct test points | Label all test points clearly | Create test point map | High | |
| Capacitive charging not complete | Extend test time | Test for 5-10 minutes instead of 60s | Use PI/DAR mode for large equipment | Follow IEEE 43 timing | Medium | |
| Tester Shows Error/OL | Insulation too good (>range) | Check if in GΩ range | If IR5051: reading in TΩ, divide by 1000 | Use higher range if available | Normal – document actual value | High |
| Open circuit | Check connections, continuity | Verify wiring, reconnect properly | Fix open circuit in equipment | Continuity check before IR test | High | |
| Tester malfunction | Test known good/bad sample | Calibrate or repair tester | Annual calibration service | Follow calibration schedule | Medium | |
| Slow Response/Won’t Stabilize | Large capacitive load | Normal for cables, motors | Wait longer (5-10 min), use PI mode | No action needed, use appropriate test time | Understand equipment characteristics | High |
| Insulation absorbing charge | Characteristic of moisture | Note in report, consider DAR test | Dry out if DAR <1.25 | Monitor trending over time | Medium | |
| Different Values Each Test | Temperature change | Measure temp each test, calculate correction | Test at same temperature, or correct values | Climate control, test same time of day | Record temp always | High |
| Battery voltage dropping | Check battery indicator | Replace battery, use AC adapter | Use AC power for critical tests | Battery maintenance schedule | High | |
| Contamination varying | Clean before every test | Establish pre-test cleaning protocol | Improve work area cleanliness | Standard work procedure | Medium | |
| Tester Won’t Power On | Dead battery | Check battery contacts, voltage | Replace battery, check polarity | Stock spare batteries | Battery log/replacement schedule | High |
| Internal fuse blown | Check for shorts, overload events | Replace fuse per manual | Investigate root cause of overload | Proper use, avoid overvoltage | Medium | |
| Tester Shows Low Battery During Test | Battery weak | Check battery age, charge | Replace/charge battery before test | Use AC adapter for field work | Check battery before leaving shop | High |
| Cannot Discharge After Test | Discharge circuit failure | Manual discharge with ground stick | Tester repair required | Annual service/calibration | Include in preventive maintenance | Medium |
| Very large capacitance | Normal for large motors, cables | Wait longer, verify with voltmeter | Use discharge resistor (1-10 MΩ, 10W) | Understand equipment characteristics | High | |
| Reading Decreases Over Time During Test | Moisture evaporating (good sign) | Continue test to 10 min, calculate PI | If PI <1.5, consider drying | Dry out insulation if needed | Note environmental conditions | Medium |
| Insulation breaking down (bad) | Stop test immediately, reduce voltage | Do not energize, plan replacement | Replace component urgently | Regular testing finds before critical | High | |
| Different Values Between Phases | Unbalanced load history | Check each phase separately | Investigate worst phase | Balance load, replace weak phase | Load monitoring, rotation schedule | Medium |
| Partial winding failure | Thermal imaging, vibration analysis | Identify failed section | Rewind or replace motor | Condition monitoring program | Medium-High |
Tips Memilih Insulation Tester yang Sesuai dengan Kebutuhan
1. Tentukan Tegangan Uji yang Dibutuhkan
Pilih alat dengan rentang tegangan uji yang sesuai dengan aplikasi Anda, baik untuk instalasi rumah tangga, industri ringan, maupun industri berat. Beberapa alat juga menawarkan pilihan tegangan uji ganda yang fleksibel.
2. Pertimbangkan Fitur Tambahan
Beberapa Insulation Tester dilengkapi fitur tambahan seperti penyimpanan data, tampilan digital, atau kemampuan konektivitas ke komputer. Fitur ini memudahkan analisis lanjutan dan pelaporan hasil pengujian, terutama jika alat tersebut digunakan bersama perangkat lain.
3. Ukuran dan Portabilitas
Untuk pekerjaan lapangan, pilih alat yang ringan dan mudah dibawa. Namun, untuk penggunaan laboratorium, model yang lebih besar dengan fitur lengkap mungkin lebih sesuai. Perhatikan juga daya tahan alat terhadap cuaca dan kondisi lapangan.
4. Keandalan dan Reputasi Merek
Gunakan produk dari merek terpercaya dengan dukungan purna jual yang baik. Hal ini memastikan Anda mendapatkan alat yang andal dan mudah dalam pemeliharaan. Periksa juga ulasan dan testimoni pengguna sebelumnya.
5. Sertifikasi dan Standar Keamanan
Pastikan alat telah memenuhi standar internasional seperti IEC atau CAT rating untuk keamanan pengujian di berbagai level tegangan. Alat yang bersertifikasi memberikan jaminan perlindungan lebih tinggi terhadap risiko kerja.
6. Kemudahan Penggunaan
Alat dengan antarmuka yang mudah dipahami, petunjuk yang jelas, dan tombol yang ergonomis akan memudahkan proses pengujian dan meminimalkan risiko kesalahan operasional. Tampilan layar yang besar dan terang juga sangat membantu di kondisi minim cahaya.
7. Ketersediaan Suku Cadang dan Layanan Purna Jual
Pilih produk yang menyediakan kemudahan dalam perawatan dan perbaikan. Layanan purna jual yang baik akan mempermudah pengguna dalam jangka panjang, terutama untuk alat yang digunakan secara intensif.
Menggunakan Insulation Tester dengan benar sangat penting untuk memastikan keamanan dan keandalan sistem kelistrikan. Dengan mengikuti prosedur sesuai standar industri, memahami faktor-faktor yang mempengaruhi akurasi, serta memilih alat yang tepat, pengujian isolasi akan memberikan hasil yang optimal dan membantu mencegah kerusakan yang lebih serius di kemudian hari. Hal ini juga berlaku untuk menjaga Power Quality, yang merupakan faktor krusial dalam mempertahankan stabilitas dan efisiensi sistem kelistrikan Anda.
Jika Anda membutuhkan alat uji dan ukur berkualitas tinggi atau jasa pengujian profesional, PT EMS Technology siap menjadi mitra terbaik Anda. Kami menyediakan berbagai produk alat ukur resmi dan bergaransi, termasuk perangkat yang mendukung pengujian Power Quality.
Layanan teknis kami dilakukan oleh tim berpengalaman yang siap membantu Anda dalam setiap tahap pengujian dan pemeliharaan sistem kelistrikan. Hubungi kami sekarang untuk konsultasi dan solusi terbaik yang disesuaikan dengan kebutuhan industri Anda!
FAQ
Bagaimana Cara Menggunakan Insulation Tester agar Hasil Lebih Akurat?
- Pastikan Peralatan Tidak Aktif Sebelum Pengujian
- Periksa Kondisi Fisik Insulation Tester dengan Teliti
- Pahami Instruksi Manual untuk Penggunaan Optimal
- Hubungkan Probe dengan Aman ke Titik Pengujian
- Pilih Tegangan Uji yang Sesuai Standar
- Lakukan Pengukuran dan Tunggu Hasil Stabil
- Catat dan Evaluasi Hasil Pengujian dengan Cermat
- Matikan Alat dan Lepaskan Koneksi dengan Aman
- Dokumentasikan Hasil Pengujian untuk Analisis Jangka Panjang
Apa langkah pertama yang harus dilakukan sebelum menggunakan Insulation Tester?
Pastikan peralatan listrik dalam kondisi mati dan tidak terhubung ke sumber tegangan. Gunakan penguji tegangan untuk memastikan keamanan sebelum pengujian.
Bagaimana cara memilih tegangan uji yang sesuai untuk Insulation Tester?
Sesuaikan tegangan uji dengan standar pengujian peralatan yang diuji, biasanya antara 250V hingga 1000V, atau lebih tinggi untuk aplikasi khusus seperti Hipot Tester.
Apa saja faktor yang memengaruhi akurasi pengukuran Insulation Tester?
Beberapa faktor yang memengaruhi akurasi meliputi kelembapan lingkungan, kondisi kabel uji, tegangan uji, interferensi elektromagnetik, serta kondisi baterai alat.
