Battery Cell Testing: Tahapan Pengujian Sel Baterai untuk EV

Battery cell testing adalah proses pengujian sel baterai untuk mengevaluasi karakteristik elektrik, performa, kualitas, dan ketahanannya sebelum digunakan dalam module maupun battery pack kendaraan listrik. Pengujian ini menjadi bagian penting dalam industri EV karena perbedaan kecil pada kapasitas, tegangan, atau resistansi internal antar sel dapat memengaruhi performa sistem baterai secara keseluruhan.

Dalam proses produksi, battery cell testing membantu produsen mendeteksi sel yang tidak sesuai spesifikasi, menjaga konsistensi kualitas, serta menyediakan data untuk proses cell grading. Sementara pada tahap R&D, pengujian digunakan untuk memahami karakteristik material, mengevaluasi desain sel, dan menganalisis degradasi selama penggunaan.

Tahapannya dapat mencakup formation, aging, pengukuran Open Circuit Voltage (OCV), internal resistance, capacity testing, hingga cycle life. Setiap pengujian membutuhkan metode dan instrumen yang berbeda sesuai tujuan serta karakteristik baterai. Untuk memahami kebutuhan peralatan secara lebih luas, Anda dapat membaca pembahasan mengenai alat uji battery testing untuk pabrik baterai.

Tahapan Battery Cell Testing untuk Industri EV

Urutan pengujian dapat berbeda tergantung chemistry baterai, desain sel, proses manufaktur, dan standar yang digunakan. Namun, secara umum tahapan berikut menjadi bagian penting dalam pengembangan dan produksi lithium-ion cell.

1. Pemeriksaan Fisik dan Insulasi Sebelum Pengisian Elektrolit

Pengujian dimulai dari pemeriksaan kondisi fisik, seperti casing, terminal, dimensi, kontaminasi, dan kemungkinan kerusakan selama proses produksi. Pada tahap tertentu sebelum pengisian elektrolit, kualitas isolasi jelly-roll atau dry cell juga perlu diperiksa. Tujuannya adalah mendeteksi potensi cacat isolasi yang dapat menyebabkan hubungan pendek internal.

Salah satu instrumen yang dirancang khusus untuk kebutuhan tersebut adalah Chroma Battery Cell Insulation Tester Model 11210. Alat ini mengukur leakage current (LC) dan insulation resistance (IR) pada lithium-ion dry cell, serta mendukung deteksi partial discharge atau flashover melalui opsi tambahan.

2. Cell Formation

Setelah proses manufaktur dan pengisian elektrolit, sel menjalani formation menggunakan profil charging dan discharging awal yang telah ditentukan. Tahap ini berperan dalam pembentukan dan stabilisasi karakteristik elektrokimia sel, termasuk pembentukan lapisan Solid Electrolyte Interphase (SEI) pada sistem baterai yang relevan.

Arus, tegangan, temperatur, dan waktu dikontrol sesuai spesifikasi. Formation berbeda dari cycle life testing karena merupakan bagian dari proses awal manufaktur, bukan pengujian umur pakai jangka panjang.

3. Aging dan Pemeriksaan Self Discharge

Setelah formation, sel dapat disimpan dalam kondisi terkendali selama periode aging. Perubahan tegangan dipantau untuk mendeteksi sel yang menunjukkan self discharge tidak wajar. Hasilnya membantu produsen mengidentifikasi kemungkinan masalah internal sebelum sel masuk tahap berikutnya. Temperatur dan waktu pengukuran perlu dijaga konsisten agar perubahan tegangan dapat dibandingkan secara valid.

4. Pengukuran OCV dan Internal Resistance

Open Circuit Voltage (OCV) menunjukkan tegangan sel tanpa beban eksternal, sedangkan internal resistance memberikan informasi mengenai hambatan internal yang dapat memengaruhi voltage drop, efisiensi, dan panas.

Kedua parameter ini sering diperiksa secara bersamaan pada lini produksi. Salah satu instrumen yang relevan adalah HIOKI BT3562A Battery HiTester, yang mendukung pengukuran simultan OCV dan AC-IR untuk sel besar serta battery pack berukuran menengah hingga 100 V. Namun, nilai IR tidak boleh dijadikan satu-satunya indikator kualitas. Hasilnya perlu dievaluasi bersama kapasitas, temperatur, dan parameter lainnya.

5. Capacity dan Charge Discharge Testing

Pengujian kapasitas dilakukan untuk mengetahui kemampuan sel menyimpan dan melepaskan energi. Battery charge discharge tester menjalankan profil pengisian dan pengosongan, kemudian mencatat tegangan, arus, waktu, kapasitas, energi, serta temperatur.

Pada lithium-ion cell, metode charging yang umum digunakan adalah Constant Current Constant Voltage (CC-CV). Nilai arus, batas tegangan, dan termination criteria harus mengikuti spesifikasi sel. Pengujian ini penting karena dua sel dengan tegangan serupa belum tentu memiliki kapasitas aktual yang sama.

6. Power, Pulse, dan Impedance Testing

Untuk aplikasi EV, sel juga perlu dievaluasi berdasarkan kemampuannya memberikan dan menerima daya. Pulse testing membantu engineer mengamati respons tegangan terhadap perubahan arus, sedangkan pengukuran DC internal resistance dapat digunakan untuk mengevaluasi karakteristik daya pada kondisi tertentu.

Pada tahap R&D, analisis dapat dilengkapi dengan Electrochemical Impedance Spectroscopy (EIS). Metode ini menggunakan berbagai frekuensi untuk memperoleh informasi elektrokimia yang lebih mendalam.

7. Cycle Life dan Environmental Testing

Cycle life testing dilakukan untuk mengetahui bagaimana performa sel berubah setelah menjalani charging dan discharging berulang. Engineer dapat menganalisis capacity retention, energy efficiency, perubahan resistance, serta respons temperatur setelah sejumlah siklus.

Pengujian juga dapat dikombinasikan dengan climatic chamber untuk mengevaluasi performa pada temperatur berbeda. IEC 62660-1:2018 merupakan salah satu referensi internasional yang mencakup performance dan life testing untuk lithium-ion cell pada kendaraan listrik. Pengujian reliability dan abuse memiliki ruang lingkup berbeda serta harus dilakukan menggunakan fasilitas dan prosedur keselamatan yang sesuai.

8. Cell Grading dan Seleksi Sebelum Assembly

Setelah data pengujian diperoleh, sel dievaluasi berdasarkan acceptance criteria yang ditetapkan produsen. Sel yang lolos dapat dikelompokkan berdasarkan kapasitas, OCV, internal resistance, dan karakteristik lainnya. Proses grading membantu memilih sel dengan performa relatif seragam sebelum dirakit menjadi module. Data pengujian juga perlu dikaitkan dengan serial number atau batch agar setiap sel memiliki traceability yang jelas.

Parameter dalam Battery Cell Testing

Tidak semua parameter harus diuji pada setiap sel menggunakan metode yang sama. Pemilihan pengujian bergantung pada tahap produksi, tujuan quality control, dan persyaratan standar.

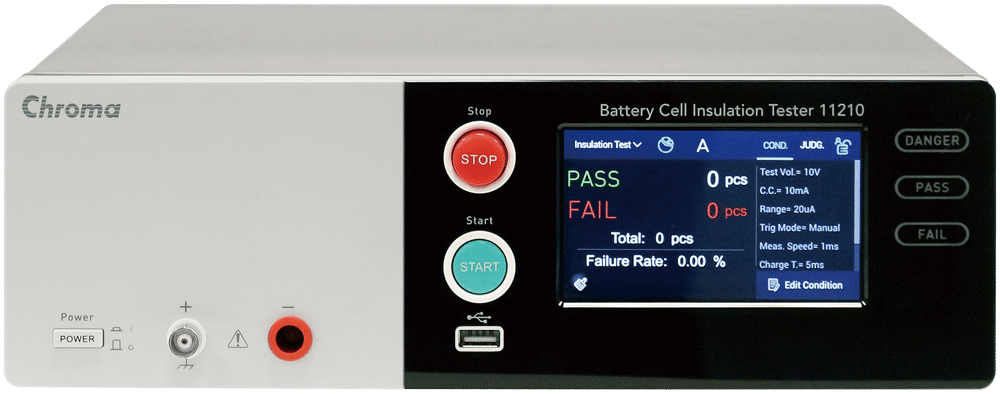

Mengenal Chroma Battery Cell Insulation Tester Model 11210

Chroma 11210 dirancang untuk mendeteksi masalah isolasi pada lithium-ion dry cell atau jelly-roll sebelum pengisian elektrolit. Penempatan pengujian pada tahap awal ini membantu produsen menyaring potensi cacat sebelum produk melanjutkan proses manufaktur. Beberapa kemampuan utamanya meliputi:

• tegangan pengujian hingga 1 kV DC
• charge current maksimum 50 mA
• pengukuran leakage current dan insulation resistance
• urutan otomatis charge–dwell–measure–discharge
• contact check
• deteksi partial discharge/flashover melalui opsi A112100
• antarmuka Handler, USB, RS-232, dan Ethernet

Fitur partial discharge memungkinkan engineer mendeteksi anomali selama pengujian tegangan tinggi. Opsi A112101 juga tersedia untuk pencatatan dan analisis waveform yang lebih mendalam.

Perlu diperhatikan bahwa urutan charge–dwell–measure–discharge pada 11210 merupakan prosedur pengujian isolasi, bukan proses charging dan discharging elektrokimia seperti pada battery cycler.

Memilih Instrumen Sesuai Kebutuhan Pengujian

Selain Chroma 11210, kebutuhan battery cell testing dapat melibatkan HIOKI BT3562A untuk OCV/AC-IR, HIOKI BT4560-60 untuk analisis impedansi, serta Chroma 17010H untuk performance dan reliability testing pada lithium ion cell berkapasitas besar. Chroma 17010H juga mendukung energy recovery untuk membantu efisiensi pengujian charge discharge.

Pemilihan alat sebaiknya mempertimbangkan chemistry, kapasitas sel, rentang tegangan dan arus, jumlah channel, kebutuhan otomasi, serta standar yang diterapkan. Informasi mengenai battery tester tersedia di EMS Technology yang dapat menjadi referensi awal untuk menentukan solusi yang sesuai.

Untuk merancang sistem pengujian yang sesuai dengan kebutuhan produksi atau R&D, EMS Technology menyediakan berbagai solusi testing dan measurement serta konsultasi pemilihan instrumen berdasarkan aplikasi industri.



View this post on Instagram



A post shared by Ems Technology (@emstechid)

FAQ tentang Battery Cell Testing

Apakah semua sel harus menjalani cycle life testing?

Tidak selalu. Pengujian cycle life yang panjang umumnya dilakukan pada tahap R&D, validasi, atau sampel sesuai quality plan. Pemeriksaan rutin production line dapat menggunakan metode yang berbeda.

Apa perbedaan insulation resistance dan internal resistance?

Insulation resistance mengevaluasi kualitas isolasi antar bagian yang seharusnya terpisah secara elektrik, sedangkan internal resistance berkaitan dengan hambatan internal sel saat arus mengalir.

Apakah Chroma 11210 digunakan untuk battery pack?

Chroma 11210 terutama dirancang untuk pengujian isolasi lithium-ion dry cell atau jelly-roll. Pengujian insulasi battery pack memerlukan metode dan instrumen yang sesuai dengan desain serta tegangan sistem.

Mengapa cell grading penting?

Cell grading membantu produsen mengelompokkan sel dengan karakteristik relatif seragam sehingga perbedaan performa dalam satu module dapat diminimalkan.
