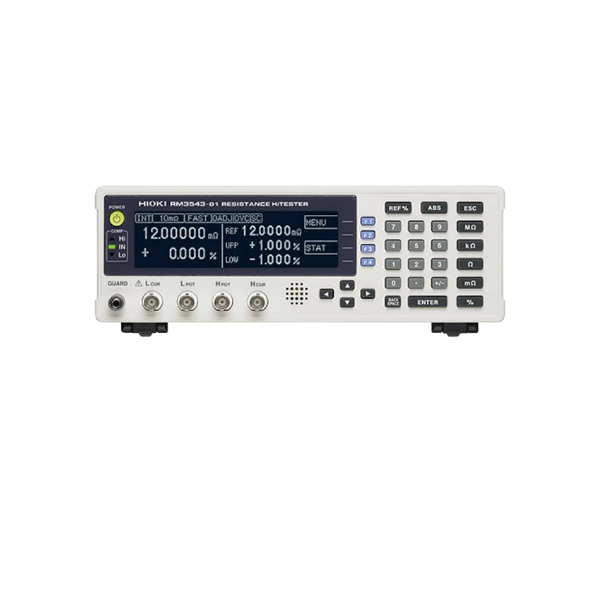

HIOKI RM3543 Resistance Hitester

Deskripsi Teknis Produk Hioki RM3543 Resistance Hitester

Hioki DC resistance meters mampu mengukur berbagai nilai resistance dengan tingkat precision yang tinggi. RM3543 dirancang untuk dapat diintegrasikan ke dalam sistem current sensing resistor taping machines, memberikan pengukuran dengan high accuracy pada super-low resistance, serta cukup advanced untuk mengukur 0.1 mΩ shunts dengan margin yang memadai.

Key Features

Mampu mengukur 0.1 mΩ shunts dengan performa ±0.16% accuracy dan 0.01 μΩ resolution

Superb repeatable measurement accuracy

Fitur advanced seperti contact-check, comparator, dan data export functions

Intuitive user interface serta strong noise immunity, ideal untuk automated systems

Spesifikasi Produk Hioki RM3543 Resistance Hitester

MEASUREMENT METHOD

Four-terminal, constant-current DC

RESISTANCE RANGE

10 mΩ (Max. 12.00000 mΩ, 0.01 µΩ resolution) to
1000 Ω range (Max. 1200.000 Ω, 1 mΩ resolution), 7 steps

DISPLAY

Monochrome graphic LCD 240 × 64 dot, white LED backlight

MEASUREMENT ACCURACY

[at 10 mΩ range, with SLOW mode, average 16 times settings]
±0.060 % rdg. ±0.001 % f.s.

TESTING CURRENT

[at 10 mΩ range] 1 A DC to
[at 1000 Ω range] 1 mA DC

OPEN-TERMINAL VOLTAGE

20 V DC max.
Note: Voltage when not measuring is 20 mV or less, with current mode set at
PULSE and Contact Improver Setting set at OFF/PULSE
(measured with a voltmeter having 10 MΩ)

SAMPLING RATE

FAST, MEDIUM, SLOW (3 settings)

INTEGRATION TIME

[at 10 mΩ range, default value]
FAST 2.0 ms, MED 5.0 ms, SLOW 1 PLCSetting range: 0.1 ms to 100.0 ms, or 1 to 5 PLC at 50 Hz,
1 to 6 PLC at 60 Hz
Note: PLC = one power line cycle (mains waveform period)

OTHER FUNCTIONS

Comparator, Delay, OVC (offset voltage compensation), Average,
Measurement fault detection, Probe short-circuit detection,
Improve contact, Current mode setting (pulse application function),
Auto-memory, Statistical calculations, Settings monitor, Retry,
Trigger function, etc.

INTERFACES

External I/O, RS-232C, Printer, GP-IB (Model RM3543-01)

EXTERNAL I/O

Trigger, Hold input, Comparator output, Settings monitor terminal,
Service power output +5 V, +12 V, etc.

POWER SUPPLY

100 to 240 V AC, 50/60 Hz, 40 VA max.

DIMENSIONS AND MASS

260 mm (10.24 in) W × 88 mm (3.46 in) H × 300 mm (11.81 in) D,
3.0 kg (105.8 oz)

ACCESSORIES

Power cord ×1, EXT. I/O male connector ×1,
Instruction manual ×1, Operation guide ×1

Hioki RM3543 Resistance HiTester merupakan solusi pengukuran resistansi presisi tinggi yang dirancang khusus untuk ultra-low resistance measurement, terutama pada komponen seperti shunt resistor, busbar, hingga koneksi listrik berarus tinggi. Dengan kemampuan mengukur hingga 0.1 mΩ dan resolusi sangat tinggi mencapai 0.01 μΩ, alat ini sangat ideal untuk kebutuhan produksi elektronik maupun aplikasi R&D yang membutuhkan akurasi ekstrem.

Keunggulan utama dari perangkat ini terletak pada kombinasi akurasi tinggi (hingga ±0.16%) dan repeatability yang sangat stabil, sehingga memastikan hasil pengukuran konsisten bahkan untuk nilai resistansi yang sangat kecil. Teknologi 4-terminal measurement (Kelvin method) juga membantu meminimalisir error akibat resistansi kabel atau kontak, sehingga hasil lebih representatif.

Hioki RM3543 juga dilengkapi berbagai fitur advanced seperti offset voltage compensation, yang berfungsi menghilangkan efek thermoelectromotive force (EMF) akibat perbedaan suhu antar material—faktor yang sering menjadi sumber error pada pengukuran low resistance. Selain itu, fitur contact improvement dan probe short detection memastikan koneksi probe selalu optimal, sehingga meningkatkan reliability dan mengurangi reject akibat kesalahan pengukuran.

Untuk kebutuhan industri, alat ini sudah mendukung comparator (PASS/FAIL), statistical calculation, serta external I/O dan komunikasi (RS-232C, GP-IB), sehingga sangat mudah diintegrasikan ke dalam automated production line maupun sistem test bench. Hal ini menjadikannya pilihan tepat untuk high-throughput testing environment. Dengan kombinasi akurasi tinggi, stabilitas, dan kemampuan integrasi, Hioki RM3543 menjadi solusi ideal untuk memastikan kualitas komponen dengan resistansi sangat rendah tetap terjaga di setiap tahap produksi.

Informasi Penjualan Produk Hioki RM3543 Resistance Hitester

Bagi Anda yang sedang mencari informasi terkait jual HIOKI RM3543 Resistance HiTester maupun referensi harga HIOKI RM3543 Resistance HiTester, memahami kemampuan alat ini sangat penting untuk memastikan kesesuaian dengan kebutuhan pengujian presisi tinggi Anda. Sebagai distributor resmi HIOKI di Indonesia, EMS Technology menyediakan HIOKI RM3543 Resistance HiTester lengkap dengan dukungan teknis profesional dan layanan purna jual terpercaya.

Kami siap membantu Anda dalam:

Konsultasi kebutuhan pengukuran low resistance & shunt testing

Rekomendasi probe & test fixture sesuai aplikasi

Demo produk & pembuktian performa

Integrasi ke automation system & training penggunaan
