Apa yang dimaksud dengan pengujian resistansi isolasi baterai lithium-ion?

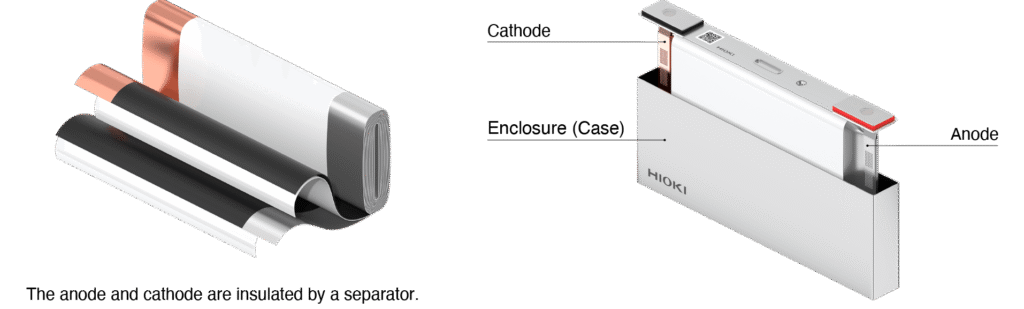

Pengukuran resistansi isolasi berfungsi sebagai pengujian penting untuk mendeteksi cacat pada lini produksi sel baterai lithium-ion (LIB). Secara struktural, perlu untuk menjaga anoda dan katoda, serta elektroda dan selungkup (case), terisolasi satu sama lain. Kegagalan untuk menjaga komponen-komponen tersebut terisolasi dengan benar—dengan kata lain, resistansi isolasi yang tidak memadai – dapat menyebabkan risiko kebakaran atau kecelakaan kebakaran.
Sementara cacat isolasi dapat disebabkan oleh berbagai faktor, pengujian dalam proses produksi sel baterai berfokus pada pendeteksian cacat yang disebabkan oleh korsleting internal.
Kapan harus menguji resistansi isolasi
Pengujian tahanan isolasi sel baterai umumnya dilakukan sebagai berikut (*1):

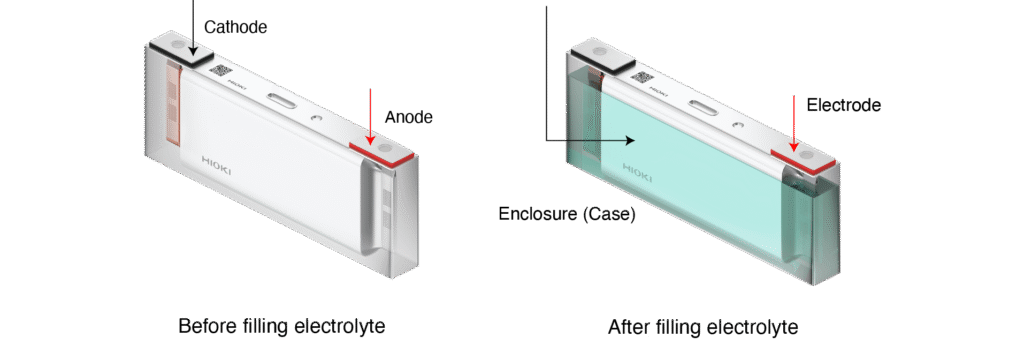

Sebelum mengisi elektrolit ke dalam sel baterai:

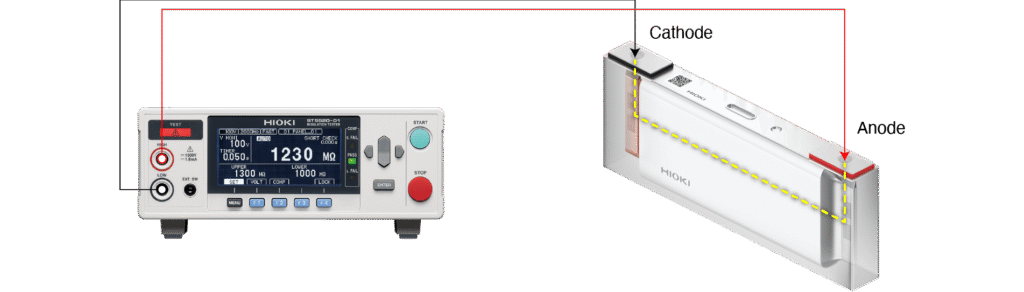

Tegangan DC diterapkan antara anoda dan katoda setiap sel, dan resistansi isolasi diukur.
Setelah mengisi elektrolit ke dalam sel baterai:
Tegangan DC diterapkan antara elektroda dan selungkup masing-masing sel, dan resistansi isolasi diukur.
Bagaimana mengukur resistansi isolasi
Resistansi insulasi sel baterai diukur menggunakan penguji resistansi insulasi atau penguji insulasi, yang dirancang khusus untuk pengukuran insulasi tinggi. Pengukur resistansi isolasi menerapkan tegangan DC. Mereka mendeteksi arus sangat kecil yang mengalir ketika tegangan ini diterapkan dan menggunakannya untuk menghitung nilai resistansi. Pengukur resistansi isolasi memiliki ammeter sensitivitas tinggi built-in yang dapat secara akurat mendeteksi arus yang sangat kecil.
Pertimbangan utama saat memilih penguji insulasi
Pertimbangan berikut harus dipertimbangkan saat memilih penguji insulasi:
Rentang pengukuran dan akurasi nilai resistansi isolasi
Tegangan uji
Pengisian saat ini
Fungsi debit otomatis
Fungsi cek kontak
Rentang pengukuran dan akurasi nilai resistansi isolasi
Penguji isolasi yang dirancang khusus untuk mengukur nilai resistansi tinggi digunakan dalam pengujian resistansi isolasi sel. Nilai referensi (resistensi) yang digunakan untuk mengklasifikasikan sel sebagai rusak atau tidak rusak bergantung pada baterai yang diuji. Pastikan untuk memeriksa nilai referensi untuk sel yang diuji dan rentang pengukuran penguji isolasi.
Tegangan uji
Tegangan uji adalah tegangan yang diterapkan oleh penguji insulasi ke sel yang diuji. Tegangan uji yang sesuai bervariasi dari baterai ke baterai. Tegangan DC 100 V sampai 200 V umumnya diterapkan dalam pengujian tahanan isolasi sel baterai. Baru-baru ini, telah menjadi lebih umum untuk menggunakan tegangan rendah seperti 5 V atau 50 V.
Pengisian saat ini
Arus pengisian merupakan pertimbangan penting dari sudut pandang memperpendek waktu uji. Arus pengisian menunjukkan besarnya arus keluaran oleh penguji isolasi. Karena strukturnya, sel baterai menggabungkan kapasitansi lapisan ganda. Akibatnya, dibutuhkan waktu untuk tegangan naik ke tegangan uji yang ditetapkan (karena waktu pengisian kapasitansi). Karena arus pengisian yang lebih besar berarti waktu pengisian yang lebih singkat, Anda dapat mengurangi waktu pengujian dengan memilih instrumen yang dapat menghasilkan arus yang lebih besar.
