Mengenal Jenis Hipot Electrical Tester yang Umum Digunakan

Hipot electrical tester atau high potential tester merupakan alat uji yang digunakan untuk menguji kekuatan isolasi listrik pada suatu perangkat. Alat ini bekerja dengan memberikan tegangan tinggi pada objek uji untuk melihat apakah isolasi mampu menahan tegangan tersebut tanpa terjadi kebocoran arus berlebihan atau breakdown.

Pengujian hipot banyak digunakan di industri manufaktur, laboratorium, maintenance, otomotif, energi, elektronik, hingga fasilitas produksi yang membutuhkan standar keamanan listrik tinggi. Untuk memahami penggunaannya, penting untuk mengenal beberapa jenis hipot electrical tester yang umum digunakan.

Apa Itu Hipot Electrical Tester?

Hipot electrical tester adalah alat pengujian listrik yang digunakan untuk memastikan bahwa isolasi pada suatu perangkat masih aman dan mampu menahan tegangan tinggi. Istilah “hipot” berasal dari high potential, karena alat ini memberikan tegangan uji lebih tinggi dari tegangan kerja normal perangkat.

Tujuan pengujian hipot adalah mendeteksi potensi kerusakan isolasi, kebocoran arus, kesalahan proses produksi, jarak isolasi yang tidak memadai, atau cacat pada kabel dan komponen listrik. Jika suatu produk lolos pengujian hipot, artinya isolasi produk tersebut dinilai mampu menahan tegangan tertentu sesuai parameter pengujian.

Meski terlihat sederhana, pengujian hipot harus dilakukan dengan prosedur yang benar. Tegangan yang digunakan cukup tinggi, sehingga alat ini sebaiknya dioperasikan oleh teknisi yang memahami standar keselamatan listrik.

Baca selengkapnya: Apa yang Dimaksud dengan Pengujian Hipot? dan Peran Krusial Pengujian Hipot dalam Manufaktur

Jenis Hipot Electrical Tester

Untuk memenuhi berbagai kebutuhan pengujian, hipot electrical tester hadir dalam beberapa jenis dengan karakteristik dan fungsi yang berbeda. Pemilihan jenis yang tepat akan membantu memastikan hasil pengujian lebih akurat dan sesuai dengan standar yang berlaku.

Baca juga: Hipot Tester AC vs DC: Mana yang Lebih Sesuai untuk Anda?

1. AC Hipot Tester

AC hipot tester adalah jenis hipot tester yang menggunakan tegangan bolak-balik atau alternating current sebagai tegangan uji. Jenis ini umum digunakan untuk menguji perangkat yang bekerja menggunakan sumber listrik AC, seperti peralatan rumah tangga, transformator, panel listrik, motor AC, kabel, dan berbagai produk elektronik.

Keunggulan AC hipot tester adalah mampu memberikan simulasi yang mendekati kondisi operasi perangkat yang memang bekerja dengan arus AC. Karena itu, pengujian ini sering digunakan dalam proses quality control untuk memastikan produk aman sebelum dikirim ke pengguna.

Namun, pengujian AC hipot biasanya menghasilkan arus kapasitif yang lebih besar, terutama pada objek uji dengan kapasitansi tinggi seperti kabel panjang atau motor winding. Oleh karena itu, teknisi perlu memahami batas arus bocor dan parameter pengujian yang sesuai agar hasil tidak disalahartikan.

2. DC Hipot Tester

DC hipot tester menggunakan tegangan searah atau direct current sebagai tegangan uji. Jenis ini banyak digunakan untuk pengujian kabel, kapasitor, baterai, peralatan DC, sistem power electronics, dan komponen yang memiliki karakteristik kapasitif.

Salah satu keunggulan DC hipot tester adalah arus bocor yang terbaca biasanya lebih stabil setelah proses charging selesai. Hal ini membuat pengujian lebih mudah dianalisis, terutama untuk objek uji dengan kapasitansi besar.

DC hipot tester juga sering dipilih ketika pengujian AC berpotensi memberikan tekanan terlalu besar pada perangkat tertentu. Meski begitu, hasil pengujian DC tidak selalu sama dengan pengujian AC, sehingga pemilihan jenis tester harus disesuaikan dengan standar dan kebutuhan aplikasi.

3. AC/DC Hipot Tester

AC/DC hipot tester adalah alat yang dapat melakukan pengujian menggunakan tegangan AC maupun DC dalam satu unit. Jenis ini banyak digunakan di laboratorium, fasilitas produksi, dan pusat pengujian yang membutuhkan fleksibilitas tinggi.

Dengan satu alat, teknisi dapat memilih mode pengujian sesuai kebutuhan objek uji. Misalnya, mode AC digunakan untuk perangkat yang bekerja dengan listrik AC, sedangkan mode DC digunakan untuk kabel, kapasitor, atau sistem DC tertentu.

Jenis ini sangat praktis untuk perusahaan yang menangani berbagai tipe produk. Selain menghemat tempat, AC/DC hipot tester juga membantu menyederhanakan proses pengujian karena teknisi tidak perlu menggunakan dua alat berbeda.

4. Automatic Hipot Tester

Automatic hipot tester adalah jenis hipot tester yang dilengkapi fitur pengujian otomatis. Alat ini memungkinkan teknisi mengatur parameter seperti tegangan uji, waktu pengujian, batas arus bocor, ramp-up time, dan judgment pass/fail.

Jenis ini banyak digunakan di lini produksi karena mampu mempercepat proses inspeksi dan mengurangi risiko kesalahan manual. Setelah parameter disimpan, pengujian dapat dilakukan secara berulang dengan hasil yang lebih konsisten.

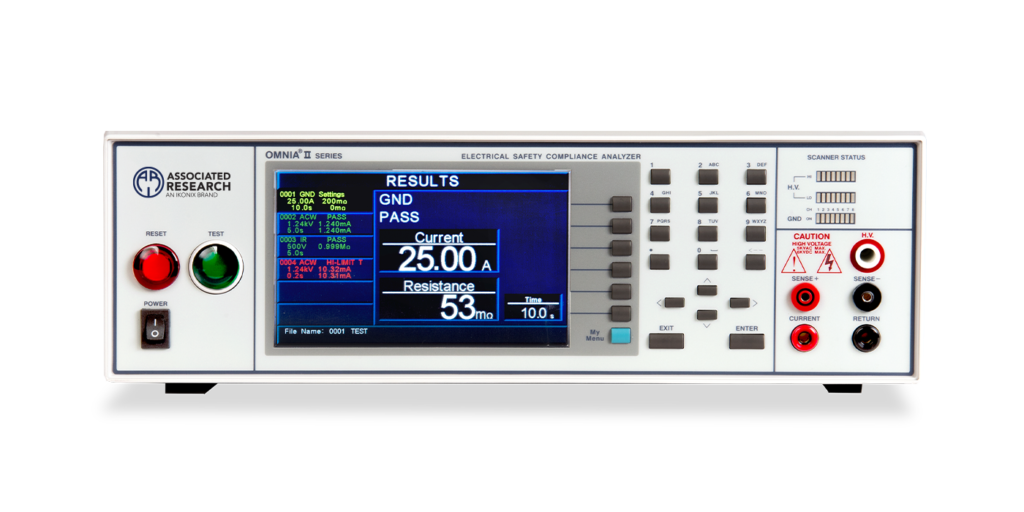

Salah satu contoh perangkat yang banyak digunakan di industri adalah Associated Research OMNIA II Series, yang dikenal sebagai automatic hipot tester dengan fitur lengkap. Seri ini mendukung berbagai jenis pengujian keselamatan listrik seperti hipot AC/DC, insulation resistance, hingga ground bond test dalam satu sistem terintegrasi. Dengan kemampuan penyimpanan data, kontrol parameter yang presisi, serta fitur keselamatan yang canggih, OMNIA II Series sangat cocok untuk kebutuhan produksi modern yang menuntut efisiensi dan akurasi tinggi.

Automatic hipot tester juga sering dilengkapi fitur penyimpanan data, antarmuka komunikasi, alarm keselamatan, dan sistem interlock. Fitur tersebut sangat membantu industri yang membutuhkan dokumentasi hasil pengujian untuk kebutuhan quality assurance.

5. Electrical Safety Analyzer

Electrical safety analyzer merupakan alat pengujian keselamatan listrik yang biasanya memiliki fungsi lebih lengkap dibanding hipot tester biasa. Selain pengujian hipot, alat ini dapat digunakan untuk ground bond test, insulation resistance test, leakage current test, dan pengujian keselamatan listrik lainnya.

Jenis ini banyak digunakan pada industri alat kesehatan, perangkat elektronik, laboratorium kalibrasi, serta manufaktur produk yang harus memenuhi standar keselamatan tertentu. Dengan satu unit alat, teknisi dapat melakukan beberapa jenis pengujian keamanan listrik secara lebih menyeluruh.

Electrical safety analyzer cocok digunakan ketika perusahaan tidak hanya ingin menguji kekuatan isolasi, tetapi juga ingin memastikan aspek keselamatan listrik lain seperti grounding dan kebocoran arus.

6. Portable Hipot Tester

Portable hipot tester dirancang agar mudah dibawa ke lokasi kerja. Jenis ini cocok untuk kebutuhan maintenance, inspeksi lapangan, commissioning, dan pengujian perangkat yang sulit dipindahkan ke laboratorium.

Meskipun ukurannya lebih ringkas, portable hipot tester tetap dapat digunakan untuk pengujian isolasi dengan tegangan tinggi sesuai kapasitas alat. Jenis ini banyak digunakan pada panel listrik, kabel instalasi, motor, generator, dan peralatan industri di area kerja.

Keunggulan utamanya adalah fleksibilitas. Teknisi dapat melakukan pengecekan langsung di lokasi tanpa harus membongkar atau memindahkan perangkat secara besar-besaran.

Rekomendasi Alat Hipot Tester untuk Kebutuhan Industri

Bagi perusahaan, laboratorium, maupun teknisi yang membutuhkan alat uji keselamatan listrik, memilih hipot electrical tester yang tepat sangat penting untuk mendukung proses quality control dan maintenance.

EMS Technology menyediakan berbagai pilihan alat ukur dan instrumen pengujian listrik untuk kebutuhan industri, termasuk solusi electrical safety testing seperti Associated Research OMNIA II Series. Dengan alat yang sesuai, proses pengujian isolasi, keamanan listrik, dan pengecekan kualitas produk dapat dilakukan lebih akurat, aman, dan efisien.

Jika Anda membutuhkan alat ukur untuk pengujian listrik industri, EMS Technology dapat menjadi partner terpercaya untuk membantu menemukan instrumen yang sesuai dengan kebutuhan aplikasi Anda.

FAQ Seputar Hipot Electrical Tester

1. Apa fungsi hipot electrical tester?

Hipot electrical tester berfungsi untuk menguji kekuatan isolasi listrik pada suatu perangkat dengan memberikan tegangan tinggi dalam periode tertentu.

2. Apa perbedaan AC hipot dan DC hipot tester?

AC hipot tester menggunakan tegangan bolak-balik, sedangkan DC hipot tester menggunakan tegangan searah. Pemilihannya tergantung jenis perangkat dan standar pengujian yang digunakan.

3. Apakah hipot tester sama dengan insulation tester?

Tidak sepenuhnya sama. Insulation tester mengukur nilai tahanan isolasi, sedangkan hipot tester menguji kemampuan isolasi menahan tegangan tinggi.

4. Kapan automatic hipot tester dibutuhkan?

Automatic hipot tester dibutuhkan pada lini produksi atau pengujian berulang yang memerlukan hasil cepat, konsisten, dan terdokumentasi.

5. Apakah hipot testing berbahaya?

Pengujian hipot menggunakan tegangan tinggi, sehingga berisiko jika dilakukan tanpa prosedur yang benar. Karena itu, pengujian harus dilakukan oleh teknisi terlatih menggunakan alat dan SOP keselamatan yang sesuai.
