Apa itu Memory Recorders? Jenis dan Cara Membacanya

Memory Recorders adalah alat untuk merekam perubahan sinyal atau data pengukuran dalam periode tertentu, lalu menampilkannya dalam bentuk grafik, waveform, angka, atau data digital. Alat ini banyak digunakan dalam bidang kelistrikan, manufaktur, maintenance, otomotif, laboratorium, energi, dan berbagai kebutuhan pengujian industri.

Jika alat ukur biasa hanya menampilkan angka saat itu juga, Memory Recorders dapat menyimpan data secara berkelanjutan. Data tersebut kemudian bisa dibaca ulang untuk analisis, troubleshooting, dokumentasi, dan evaluasi performa sistem.

Salah satu contoh perangkat yang banyak digunakan di industri adalah HIOKI MR8880, yang dikenal sebagai portable memory recorder dengan kemampuan multi-channel dan kecepatan sampling tinggi untuk menangkap berbagai jenis sinyal secara akurat.

Apa Fungsi Memory Recorders dalam Pengukuran Industri?

Fungsi Memory Recorders adalah merekam sinyal pengukuran agar teknisi dapat mengetahui pola perubahan data. Dalam aplikasi kelistrikan, alat ini bisa digunakan untuk merekam tegangan, arus, frekuensi, sinyal kontrol, hingga gangguan transient.

Dalam aplikasi mekanikal, Memory Recorders dapat digunakan untuk membaca getaran, tekanan, suhu, kecepatan putaran, atau sinyal dari sensor tertentu. Data yang terekam membantu teknisi memahami apakah mesin bekerja normal atau mulai menunjukkan gejala kerusakan.

Alat ini juga berguna untuk analisis masalah yang tidak selalu muncul setiap saat. Contohnya, mesin hanya mati mendadak pada jam tertentu, motor listrik mengalami lonjakan arus saat start, atau sistem kontrol mengirim sinyal tidak stabil dalam kondisi tertentu.

Dengan rekaman data yang tersimpan, proses troubleshooting menjadi lebih mudah karena teknisi memiliki bukti pengukuran yang dapat dianalisis kembali.

Apa Saja Jenis Memory Recorders?

Memory Recorders memiliki beberapa jenis yang bisa dipilih sesuai kebutuhan pengukuran. Setiap jenis memiliki karakteristik berbeda, mulai dari jumlah channel, kecepatan sampling, kapasitas penyimpanan, hingga jenis sinyal yang dapat direkam.

Pemilihan jenis alat yang tepat penting agar hasil pengukuran sesuai dengan kondisi lapangan. Untuk sinyal cepat, dibutuhkan alat dengan sampling rate tinggi. Untuk pemantauan jangka panjang, dibutuhkan alat dengan kapasitas penyimpanan besar dan kemampuan recording stabil.

1. High Speed Memory Recorders

High Speed Memory Recorders digunakan untuk merekam sinyal cepat atau kejadian sesaat yang sulit ditangkap alat ukur biasa. Jenis ini cocok untuk melihat transient, lonjakan tegangan, perubahan arus mendadak, atau sinyal elektronik yang berubah sangat cepat.

Dalam dunia industri, alat ini sering digunakan untuk troubleshooting inverter, motor listrik, power supply, sistem kontrol, dan perangkat elektronik. Dengan kecepatan perekaman tinggi, teknisi dapat melihat detail kejadian dalam waktu yang sangat singkat.

Jenis ini sangat berguna ketika masalah hanya muncul dalam hitungan milidetik atau bahkan lebih cepat.

2. Multi Channel Memory Recorders

Multi Channel Memory Recorders adalah alat perekam data yang memiliki banyak channel input. Dengan alat ini, teknisi dapat merekam beberapa parameter secara bersamaan, seperti tegangan, arus, suhu, tekanan, getaran, dan sinyal sensor.

Jenis ini cocok untuk pengujian sistem yang kompleks karena satu kejadian bisa dipantau dari beberapa titik sekaligus. Misalnya saat menguji mesin produksi, teknisi dapat melihat hubungan antara arus motor, suhu bearing, getaran mesin, dan sinyal kontrol dalam satu waktu. Keunggulan multi channel recorder adalah kemampuannya memberikan gambaran yang lebih lengkap terhadap kondisi sistem.

3. Portable Memory Recorders

Portable Memory Recorders dirancang agar mudah dibawa ke lapangan. Ukurannya lebih ringkas, penggunaannya praktis, dan cocok untuk teknisi maintenance yang sering melakukan inspeksi di berbagai lokasi.

Jenis ini biasa digunakan untuk pemeriksaan panel listrik, mesin produksi, sistem HVAC, lift, pompa, kompresor, dan peralatan industri lainnya. Karena mudah dipindahkan, alat ini cocok untuk pekerjaan troubleshooting langsung di area kerja.

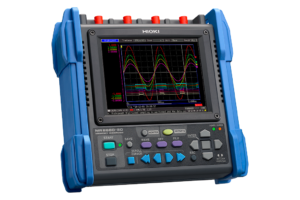

Contoh alat pada kategori ini adalah HIOKI MR8880, yang menawarkan fleksibilitas tinggi dengan desain portabel serta kemampuan merekam berbagai parameter secara simultan. Portable Memory Recorders juga membantu teknisi mendapatkan data cepat tanpa harus memasang sistem pengukuran permanen.

4. Data Logger Memory Recorders

Data Logger Memory Recorders digunakan untuk merekam data dalam jangka waktu lebih panjang. Alat ini cocok untuk pemantauan suhu, kelembapan, tekanan, energi, arus, tegangan, atau parameter proses industri lainnya.

Berbeda dengan high speed recorder yang fokus pada kejadian cepat, data logger lebih cocok untuk melihat tren perubahan data dari jam ke jam, hari ke hari, atau bahkan minggu ke minggu. Jenis ini sering digunakan untuk monitoring ruangan, cold storage, proses produksi, sistem energi, dan pengujian performa peralatan dalam durasi panjang.

5. Power Memory Recorders

Power Memory Recorders digunakan untuk merekam parameter kelistrikan seperti tegangan, arus, daya, faktor daya, harmonisa, dan gangguan kualitas listrik. Alat ini sangat berguna untuk menganalisis masalah pada panel listrik, motor, distribusi daya, dan sistem kelistrikan industri.

Dengan power memory recorder, teknisi dapat melihat apakah terjadi voltage drop, arus berlebih, ketidakseimbangan beban, atau gangguan listrik yang mempengaruhi performa mesin. Jenis ini sering digunakan oleh tim electrical maintenance, facility management, kontraktor listrik, dan perusahaan yang ingin menjaga kualitas sistem kelistrikan.

Bagaimana Cara Membaca Data Memory Recorders?

Membaca hasil Memory Recorders tidak hanya melihat angka tertinggi atau terendah. Teknisi perlu memahami bentuk grafik, waktu kejadian, pola perubahan, dan hubungan antar channel.

Langkah pertama adalah melihat parameter yang direkam. Pastikan data yang tampil sesuai dengan kebutuhan pengukuran, seperti tegangan, arus, suhu, tekanan, getaran, atau sinyal sensor.

Langkah berikutnya adalah memperhatikan sumbu waktu. Memory Recorders biasanya menampilkan data berdasarkan urutan waktu, sehingga teknisi dapat mengetahui kapan perubahan terjadi. Bagian ini penting untuk menemukan penyebab gangguan, terutama jika masalah muncul pada jam atau kondisi tertentu.

Setelah itu, perhatikan bentuk waveform atau grafik. Garis yang stabil biasanya menunjukkan kondisi normal, sedangkan lonjakan tajam, penurunan mendadak, noise berlebihan, atau pola tidak beraturan bisa menjadi indikasi masalah.

Jika alat memiliki banyak channel, bandingkan data antar channel. Misalnya, saat arus motor naik, apakah suhu juga ikut meningkat? Saat tegangan turun, apakah sinyal kontrol ikut terganggu? Hubungan antar data seperti ini membantu teknisi menemukan akar masalah dengan lebih akurat.

Apa Hal yang Perlu Diperhatikan Saat Membaca Memory Recorders?

Saat membaca Memory Recorders, sampling rate menjadi salah satu hal penting. Sampling rate adalah seberapa sering alat mengambil data dalam satu detik. Untuk sinyal cepat, sampling rate harus cukup tinggi agar detail kejadian tidak terlewat.

Selain itu, perhatikan range pengukuran. Jika range terlalu kecil, data bisa terpotong atau tidak terbaca dengan benar. Jika range terlalu besar, detail perubahan kecil bisa kurang terlihat.

Teknisi juga perlu memperhatikan trigger setting. Trigger berfungsi menentukan kapan alat mulai merekam kejadian tertentu. Pengaturan trigger yang tepat membantu menangkap masalah yang hanya muncul sesaat, seperti lonjakan arus atau drop tegangan.

Kapasitas memori juga perlu diperhatikan, terutama untuk pengukuran jangka panjang. Semakin lama durasi recording dan semakin banyak channel yang digunakan, semakin besar pula kebutuhan penyimpanan data.

Apa Contoh Penggunaan Memory Recorders?

Dalam inspeksi panel listrik, Memory Recorders dapat digunakan untuk merekam tegangan dan arus saat mesin beroperasi. Jika terjadi trip, teknisi bisa melihat apakah sebelumnya ada lonjakan arus, drop tegangan, atau ketidakseimbangan beban.

Dalam pengujian motor listrik, alat ini dapat membantu melihat arus start, kestabilan tegangan, suhu, dan getaran. Data tersebut berguna untuk mengetahui apakah motor bekerja normal atau mengalami beban berlebih.

Dalam sistem otomasi, Memory Recorders dapat digunakan untuk merekam sinyal sensor dan output kontrol. Jika mesin berhenti tiba-tiba, teknisi dapat memeriksa apakah sinyal input, relay, atau kontrol mengalami gangguan sebelum mesin berhenti.

Sejalan dengan pentingnya akurasi dan keandalan dalam proses pengukuran, untuk kebutuhan monitoring industri, EMS Technology menyediakan Memory Recorders yang dapat membantu teknisi mendapatkan data pengukuran lebih akurat, rapi, dan mudah dianalisis. Dengan dukungan alat yang sesuai, perusahaan dapat melakukan troubleshooting, preventive maintenance, hingga dokumentasi teknis secara lebih efisien. Hubungi EMS Technology untuk mendapatkan rekomendasi Memory Recorders yang tepat sesuai kebutuhan aplikasi di lapangan.

FAQ tentang Memory Recorders

1. Apa perbedaan Memory Recorder dan Oscilloscope?

Memory Recorder fokus pada perekaman data jangka panjang dan multi-channel, sedangkan oscilloscope lebih fokus pada analisis sinyal cepat dalam waktu singkat.

2. Apakah Memory Recorder bisa digunakan untuk monitoring 24 jam?

Bisa, terutama jenis data logger atau recorder dengan kapasitas memori besar dan fitur recording kontinu.

3. Berapa sampling rate yang ideal untuk Memory Recorder?

Tergantung aplikasi. Untuk sinyal cepat gunakan sampling rate tinggi (kHz–MHz), untuk monitoring biasa cukup sampling rate rendah.

4. Apakah Memory Recorder bisa digunakan untuk analisis getaran?

Bisa, selama alat mendukung sensor getaran dan memiliki sampling rate yang sesuai.

5. Apakah data dari Memory Recorder bisa dipindahkan ke komputer?

Bisa, umumnya melalui USB, LAN, atau kartu memori untuk dianalisis lebih lanjut.
