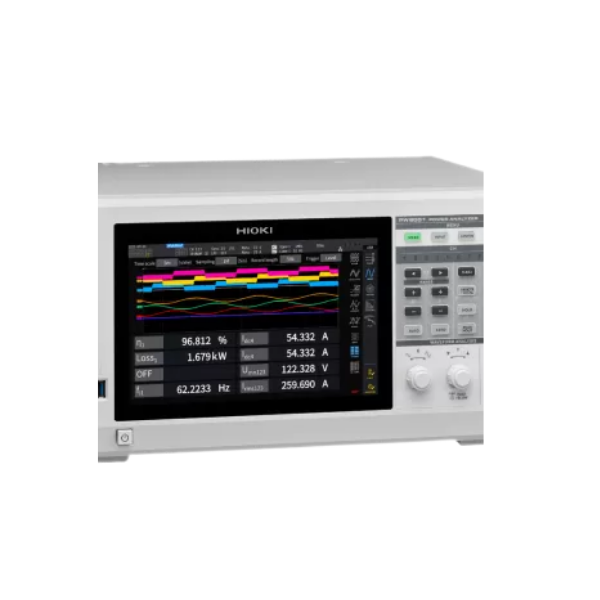

HIOKI PW8001 Power Analyzer DC 3 Phase 4 Wire

Deskripsi Teknis Tentang Produk HIOKI PW8001

PW8001 menetapkan tolok ukur baru untuk solusi analisis daya lengkap dengan Hioki menjadi satu-satunya produsen yang menawarkan penganalisis daya terkemuka di industri dan portofolio luas sensor arus akurasi tinggi yang dikembangkan dan diproduksi oleh Hioki. Hal ini memungkinkan untuk menyelaraskan kinerjanya dan menghasilkan pengukuran yang lebih akurat dan stabil dari DC ke frekuensi tinggi dan pengukuran faktor daya rendah berkat fungsi seperti koreksi pergeseran fasa otomatis.

Tantangan industri yang akan datang diantisipasi dengan kemampuan untuk mengukur bahkan arus besar pada tegangan hingga 1500 V, laju pengambilan sampel 15 MS/s, dan aplikasi target pengukuran multi-saluran menggunakan semikonduktor SiC/GaN mulai dari elektrifikasi mobil, jaringan pintar, dan reaktor hingga pasokan energi terbarukan sumber.

Key Features

World-class measurement accuracy: Basic accuracy ±0.03%, DC accuracy ±0.05%, 50 kHz accuracy 0.2% (*1)

Accurate capture of power fluctuations caused by high-speed switching: Sampling performance 18-bit, 15 MHz, Noise Resistance (CMRR) 110 dB, 100 kHz (*1)

Up to 8 power channels optimizing your measurement: 8-channel power measurement

Accurately measure high-frequency, low-power-factor power: Current sensor automatic phase correction function (*2)

Simultaneous analysis of 4 motors: 4-motor/2-motor simultaneous analysis function

Integration of measurement data into CAN networks: CAN or CAN FD output function

Safe evaluation of increasingly high-voltage solar inverters: 1500 V DC CAT II / 1000 V DC CAT III

PW8001-01

PW8001-02

D/A output

PW8001-03

CAN or CAN FD output

PW8001-04

Optical link interface

PW8001-05

D/A output, optical link interface

PW8001-06

CAN or CAN FD output, optical link interface

PW8001-11

Motor analysis

PW8001-12

Motor analysis, D/A output

PW8001-13

Motor analysis, CAN or CAN FD output

PW8001-14

Motor analysis, optical link interface

PW8001-15

Motor analysis, D/A output, optical link interface

PW8001-16

Motor analysis, CAN or CAN FD output, optical link interface

Accuracy guaranteed for 6 months, multiply the 6-month accuracy reading error by 1.5 to obtain the 1-year accuracy.

MEASUREMENT LINES

1-phase-2-wire, 1-phase-3-wire, 3-phase-3-wire, 3-phase-4-wire

NO. OF PW8001 INPUT UNITS

Max. 8 units (mix and match)

TYPE OF INPUT UNIT

U7001: 2.5 MS/s / input unit
U7005: 15 MS/s / input unit

MEASUREMENT FREQUENCY BAND

U7001: DC, 0.1 Hz to 1 MHz
U7005: DC, 0.1 Hz to 5 MHz

SAMPLING

U7001: 2.5 MHz, 16-bit
U7005: 15 MHz, 18-bit

DATA UPDATE RATE

10 ms, 50 ms, 200 ms

POWER SUPPLY

100 V to 240 V AC, 50/60 Hz, 230 VA

DIMENSIONS AND MASS

Approx. 430 mm (W) × 221 mm (H) × 361 mm (D), Approx. 14 kg

ACCESSORIES

Power cord ×1
Instruction Manual ×1
GENNECT One (PC applications) CD ×1
D-sub 25-pin connector ×1

Hioki PW8001 Power Analyzer merupakan salah satu power analyzer paling advanced di kelasnya, dirancang untuk kebutuhan high-precision power measurement pada aplikasi modern seperti EV (electric vehicle), inverter, renewable energy, hingga power electronics R&D.

Keunggulan utama alat ini terletak pada akurasi kelas dunia hingga ±0.03%, yang memungkinkan pengukuran efisiensi energi secara sangat presisi—bahkan pada kondisi kompleks seperti low power factor dan high-frequency switching. Hal ini sangat penting dalam pengembangan teknologi berbasis SiC/GaN dan sistem konversi daya modern.

Dari sisi performa, Hioki PW8001 memiliki kemampuan sampling hingga 15 MHz (18-bit resolution), sehingga mampu menangkap fluktuasi daya yang sangat cepat akibat switching frekuensi tinggi. Ditambah dengan noise resistance tinggi (CMRR 110 dB), hasil pengukuran tetap stabil meskipun di lingkungan dengan interferensi tinggi.

Fitur modular menjadi nilai tambah besar, di mana alat ini dapat dikonfigurasi hingga 8 power channel dalam satu unit, bahkan dapat diperluas hingga 16 channel (dual unit) atau lebih dengan sinkronisasi. Ini memungkinkan analisis simultan untuk multi-motor system atau multi-circuit system dalam satu pengukuran.

Selain itu, kemampuan pengukuran dari DC hingga 5 MHz, serta dukungan tegangan tinggi hingga 1500 V DC, menjadikan alat ini sangat relevan untuk aplikasi EV drivetrain, solar inverter, dan smart grid system.

Fitur advanced seperti Power Spectrum Analysis (FFT), automatic phase shift correction, hingga motor parameter analysis (Ld/Lq) memberikan insight mendalam terhadap efisiensi dan losses pada sistem listrik, yang sangat krusial dalam proses desain dan optimasi performa. Dengan kombinasi akurasi tinggi, bandwidth luas, modular system, dan fitur analisis mendalam, Hioki PW8001 menjadi solusi premium untuk engineer yang membutuhkan pengukuran daya dengan standar tertinggi.

Informasi Penjualan Produk Hioki PW8001 Power Analyzer

Bagi Anda yang sedang mencari informasi terkait jual HIOKI PW8001 Power Analyzer maupun referensi harga HIOKI PW8001 Power Analyzer, memahami kapabilitas alat ini sangat penting untuk memastikan kesesuaian dengan kebutuhan pengujian dan pengembangan sistem power modern. Sebagai distributor resmi HIOKI di Indonesia, EMS Technology menyediakan HIOKI PW8001 Power Analyzer lengkap dengan dukungan teknis profesional dan layanan purna jual terpercaya.

Kami siap membantu Anda dalam:

Konsultasi kebutuhan power measurement & efficiency analysis

Rekomendasi konfigurasi channel & sensor sesuai aplikasi

Demo produk & pembuktian performa langsung

Integrasi ke sistem R&D maupun automated test system
