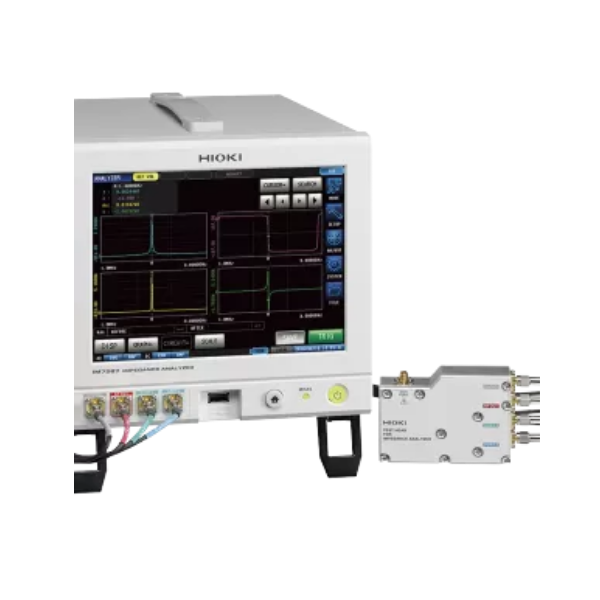

Hioki IM7587 Impedance Analyzer

Jual HIOKI Impedance Analyzer IM7587 di Indonesia, untuk permintaan presentasi dan penjelasan lebih lanjut mengenai produk tersebut hubungi EMS Technology

Categories HIOKI, LCR Resistance Meter Tags HIOKI, HIOKI IM7587 Brand: Hioki

Hioki IM7587 Impedance Analyzer

Deskripsi Teknis Tentang Produk Hioki IM7587 Impedance Analyzer

1 MHz to 3 GHz Measurement Frequency Impedance Analyzer with 0.5 ms Test Speed and 0.07% Variability. Hioki LCR Meters and Impedance Analyzers range from 1 mHz to 3 GHz devices to suit a wide range of applications in the testing of electronic components. The IM7587 Impedance Analyzer offers a top measurement time of 0.5 ms over a 1 MHz to 3 GHz frequency range and superior stability, making it ideal for R&D as well as high volume production of ferrite chip beads and chip inductors.

The IM7580 series encompasses five models covering measurement frequencies of 1 MHz to 3 GHz. Used in combination with the Test Fixture IM9201, which can accommodate six SMD sizes, IM7580 series instruments allow you to measure specimens easily and reliably.

1 MHz to 3 GHz testing source frequency
Fastest test speed of 0.5 msec (Analog measurement time)
0.07% measured value variability (When measuring a 1 nH coil at 3 GHz)
±0.65% rdg. basic accuracy
Half-rack size body and palm-sized test head
Comprehensive contact check (via DCR testing, Hi-Z reject or waveform judgment)
Make frequency sweeps, level sweeps and time interval measurements in Analyzer Mode

Spesifikasi Produk Hioki IM7587 Impedance Analyzer

MEASUREMENT MODES	LCR mode, Analyzer mode (sweeps with measurement frequency and measurement level), Continuous measurement mode
MEASUREMENT PARAMETERS	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
MEASURABLE RANGE	100 mΩ to 5 kΩ
DISPLAY RANGE	Z: 0.00 m to 9.99999 GΩ / Rs, Rp, X: ± (0.00 m to 9.99999 GΩ) Ls, Lp: ± (0.00000 n to 9.99999 GH) / Q: ± (0.00 to 9999.99) θ: ± (0.000° to 180.000°), Cs, Cp: ± (0.00000 p to 9.99999 GF) D: ± (0.00000 to 9.99999), Y: (0.000 n to 9.99999 GS) G, B: ± (0.000 n to 9.99999 GS), Δ%: ± (0.000 % to 999.999 %)
BASIC ACCURACY	Z: ±0.65 % rdg. θ: ±0.38°
MEASUREMENT FREQUENCY	1 MHz to 3 GHz (100 kHz setting resolution)
MEASUREMENT SIGNAL LEVEL	Power: -40.0 dBm to +1.0 dBm Voltage: 4 mV to 502 mVrms Current: 0.09 mA to 10.04 mArms
OUTPUT IMPEDANCE	50 Ω (at 10 MHz)
DISPLAY	8.4-inch color TFT with touch screen
MEASUREMENT SPEEDS	FAST: 0.5 ms (Analog measurement time, typical value)
FUNCTIONS	Contact check, Comparator, BIN measurement (classification), Panel loading/saving, Memory function, Equivalent circuit analysis, Correlation compensation
INTERFACES	EXT I/O (Handler), USB communication, USB memory, LAN, RS-232C (optional), GP-IB (optional)
POWER SUPPLY	100 to 240 V AC, 50/60 Hz, 70 VA max
DIMENSIONS AND MASS	Main unit: 215 mm (8.46 in) W × 200 mm (7.87 in) H × 348 mm (13.70 in) D, 8.0 kg (282.2 oz)Test head: 90 mm (3.54 in) W × 64 mm (2.52 in) H × 24 mm (0.94 in) D, 300 g (10.58 oz)
ACCESSORIES	Test head ×1, Connection cable ×1, Instruction manual ×1, LCR application disc (Communications user manual) ×1, Power cord ×1

Hioki IM7587 Impedance Analyzer merupakan solusi pengukuran impedansi berfrekuensi tinggi yang dirancang untuk kebutuhan R&D hingga produksi massal komponen elektronik modern. Dengan rentang frekuensi pengukuran yang luas dari 1 MHz hingga 3 GHz, alat ini sangat ideal untuk karakterisasi komponen seperti chip inductor, ferrite bead, hingga high-frequency device yang digunakan pada aplikasi RF dan komunikasi.

Keunggulan utama dari perangkat ini terletak pada kombinasi kecepatan dan stabilitas tinggi, dengan waktu pengukuran tercepat hingga 0.5 ms serta repeatability yang sangat baik (variability hingga 0.07%). Hal ini memungkinkan proses pengujian dilakukan secara cepat tanpa mengorbankan akurasi, menjadikannya sangat cocok untuk lingkungan produksi dengan throughput tinggi maupun pengujian presisi di laboratorium.

Menggunakan metode RF I-V, alat ini mampu memberikan hasil pengukuran impedansi yang akurat dengan basic accuracy hingga ±0.65%. Selain itu, berbagai parameter seperti Z, L, C, ESR, Q factor, hingga phase angle dapat dianalisis secara komprehensif, memberikan insight mendalam terhadap performa komponen elektronik.

Fitur tambahan seperti frequency sweep, level sweep, comparator (PASS/FAIL), serta contact check function juga meningkatkan efisiensi proses pengujian sekaligus meminimalisir error akibat koneksi yang tidak sempurna. Dukungan berbagai interface seperti LAN, USB, RS-232C, dan GP-IB membuat Hioki IM7587 Impedance Analyzer mudah diintegrasikan ke dalam sistem otomasi dan data acquisition. Dengan performa tinggi, kecepatan pengukuran, dan fleksibilitas analisis, alat ini menjadi pilihan ideal untuk industri elektronik yang membutuhkan pengujian komponen berfrekuensi tinggi secara akurat dan efisien.

Informasi Penjualan Produk Hioki Impedance Analyzer IM7587

Bagi Anda yang sedang mencari informasi terkait jual HIOKI IM7587 Impedance Analyzer maupun referensi harga HIOKI IM7587 Impedance Analyzer, memahami spesifikasi dan kemampuan alat ini sangat penting untuk memastikan kesesuaian dengan kebutuhan pengujian Anda. Sebagai distributor resmi HIOKI di Indonesia, EMS Technology menyediakan HIOKI IM7587 Impedance Analyzer lengkap dengan dukungan teknis profesional dan layanan purna jual terpercaya.

Kami siap membantu Anda dalam:

Konsultasi kebutuhan pengujian komponen RF & high-frequency
Rekomendasi setup alat & test fixture sesuai aplikasi
Demo produk & pembuktian performa
Integrasi ke sistem otomasi & training penggunaan
