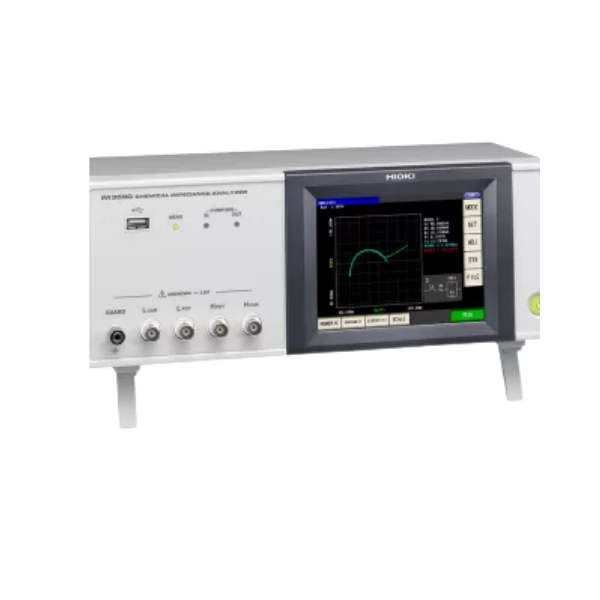

Hioki IM3590 Chemical Impedance Analyzer
Jual HIOKI IM3590 Chemical Impedance Analyzer di Indonesia, untuk permintaan presentasi & info lebih lanjut mengenai produk tersebut ini hubungi EMS Technology
Hioki IM3590 Chemical Impedance Analyzer
Deskripsi Teknis Tentang Produk Hioki IM3590 Chemical Impedance Analyzer
For R&D applications of Electrochemical Components and Materials, Batteries, and EDLCs. Hioki LCR Meters and Impedance Analyzers range from 1 mHz to 3 GHz devices to suit a wide range of applications in the testing of electronic components. The IM3590 impedance analyzer is an advanced component tester especially suited to electrochemical impedance measurements and includes a variety of graphing functions that are needed for battery and chemical material testing.
The Hioki IM3590 can measure a battery’s internal resistance in the no-load state by automatically measuring the battery voltage and generating the same DC voltage.
– Measurement range: 10 mΩ to 10 Ω
– Battery voltage: 5 V or less
- Broad 1 mHz to 200 kHz signal source range supports measurements of ion behavior and solution resistance
- Continuous measuring and high-speed testing of LCR and sweep measurements with a single instrument
- Measure internal impedance of batteries with no load
- Perform high-speed sweep measurements in as little as 2 ms
- Basic accuracy of ±0.05% is ideal for applications from component testing to R&D
- Measure LCR impedance for Cole-Cole plots and equivalent-circuit analyses of electro-chemical components and materials
Spesifikasi Produk Hioki IM3590 Chemical Impedance Analyzer
| MEASUREMENT MODES | LCR mode, Continuous measurement mode (LCR mode / Analyzer mode), Analyzer mode (Sweeps with measurement frequency and measurement level, temperature characteristics, equivalent circuit analysis) |
| MEASUREMENT PARAMETERS | Z, Y, θ, Rs (ESR), Rp, Rdc (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (conductivity), ε (dielectric constant) |
| MEASUREMENT RANGE | 100 mΩ to 100 MΩ, 10 ranges (All parameters are determined according to Z) |
| DISPLAY RANGE | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε: ±(0.00000 [unit] to 9.99999G [unit]), Absolute value display for Z and Y only θ: ±(0.000° to 180.000°), D: ±(0.00000 to 9.99999) Q: ±(0.00 to 99999.9), Δ%: ±(0.0000% to 999.999%) T: -10.0°C to 99.9°C σ, ε: ±(0.00000f [unit] to 999.999G [unit]) |
| BASIC ACCURACY | Z: ±0.05% rdg. θ: ±0.03° |
| MEASUREMENT FREQUENCY | 1 mHz to 200 kHz (5 digits setting resolution, minimum resolution 1 mHz) |
| MEASUREMENT SIGNAL LEVEL | Normal mode: V mode / CV mode: 5 mV to 5 Vrms, 1 mVrms steps CC mode: 10 μA to 50 mArms, 10 μArms stepsLow impedance high accuracy mode: V mode / CV mode: 5 mV to 2.5 Vrms, 1 mVrms steps CC mode: 10 μA to 100 mArms, 10 μArms steps |
| OUTPUT IMPEDANCE | Normal mode: 100 Ω Low impedance high accuracy mode: 25 Ω |
| DISPLAY | 5.7-inch color TFT, display can be set to ON/OFF |
| MEASUREMENT TIME | 2 ms (1 kHz, FAST, display OFF, representative value) |
| FUNCTIONS | DC bias measurement, DC resistance temperature compensation (converted reference temperature is displayed), Temperature measurement, Battery measurement (Automatic DC biasing system), Comparator, BIN measurement (classification), Panel loading/saving, Memory function |
| INTERFACES | EXT I/O (Handler), USB communication (high-speed), USB memory Optional: Choose 1 from RS-232C, GP-IB, or LAN |
| POWER SUPPLY | 100 to 240 V AC, 50/60 Hz, 50 VA max |
| DIMENSIONS AND MASS | 330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz) |
| ACCESSORIES | Power cord ×1, Instruction manual ×1, CD-R (Communication instruction manual and sample software [Communications control, accuracy calculation, and screen capture functionality]) ×1 |
Hioki IM3590 Chemical Impedance Analyzer merupakan solusi pengukuran impedansi yang dirancang khusus untuk aplikasi electrochemical analysis, seperti baterai, material kimia, dan EDLC (electric double-layer capacitor). Dengan kemampuan analisis yang mendalam, alat ini sangat ideal untuk kebutuhan R&D, pengembangan material, hingga evaluasi performa baterai secara komprehensif.
Salah satu keunggulan utama dari perangkat ini adalah rentang frekuensi yang sangat luas, yaitu 1 mHz hingga 200 kHz, yang memungkinkan analisis perilaku ion, resistansi larutan, hingga karakteristik elektroda secara detail. Hal ini penting dalam memahami fenomena internal baterai seperti charge transfer resistance dan diffusion process pada elektrolit.
Selain itu, alat ini mendukung berbagai mode pengukuran seperti frequency sweep, level sweep, dan time interval measurement, serta mampu menghasilkan Cole-Cole plot dan equivalent circuit analysis untuk interpretasi data yang lebih advanced. Fitur ini memberikan insight yang sangat penting bagi engineer dan researcher dalam menganalisis performa dan degradasi material.
Dari sisi performa, Hioki IM3590 menawarkan akurasi tinggi hingga ±0.05% serta kecepatan pengukuran hingga 2 ms, sehingga cocok digunakan baik di laboratorium maupun dalam proses pengujian yang membutuhkan efisiensi tinggi. Selain itu, fitur battery measurement dengan automatic DC bias memungkinkan pengukuran internal resistance tanpa perlu memberikan beban pada baterai.
Kemampuan pengukuran parameter yang sangat lengkap—mulai dari Z, L, C, ESR, hingga dielectric constant—membuat alat ini menjadi solusi all-in-one untuk analisis impedansi pada berbagai jenis material dan komponen elektronik. Ditambah dengan dukungan interface seperti USB, LAN, dan RS-232C, integrasi ke sistem otomasi maupun data acquisition menjadi lebih mudah. Dengan kombinasi akurasi tinggi, fitur analisis mendalam, dan fleksibilitas aplikasi, Hioki IM3590 Chemical Impedance Analyzer menjadi pilihan ideal untuk industri baterai, material research, dan pengujian komponen elektrochemical modern.
Informasi Penjualan Produk Hioki IM3590 Chemical Impedance Analyzer
Bagi Anda yang sedang mencari informasi terkait jual HIOKI IM3590 Chemical Impedance Analyzer maupun referensi harga HIOKI IM3590 Chemical Impedance Analyzer, memahami kemampuan alat ini sangat penting untuk memastikan kesesuaian dengan kebutuhan riset maupun pengujian Anda. Sebagai distributor resmi HIOKI di Indonesia, EMS Technology menyediakan HIOKI IM3590 Chemical Impedance Analyzer lengkap dengan dukungan teknis profesional dan layanan purna jual terpercaya.
